INT-SZ-GR / INT-SZ-BL
SATEL
3
Номер переключателя
1
2
3
4
5
Числовое значение
(
для переключателя в положении ON)
1
2
4
8
16
Таблица 1.

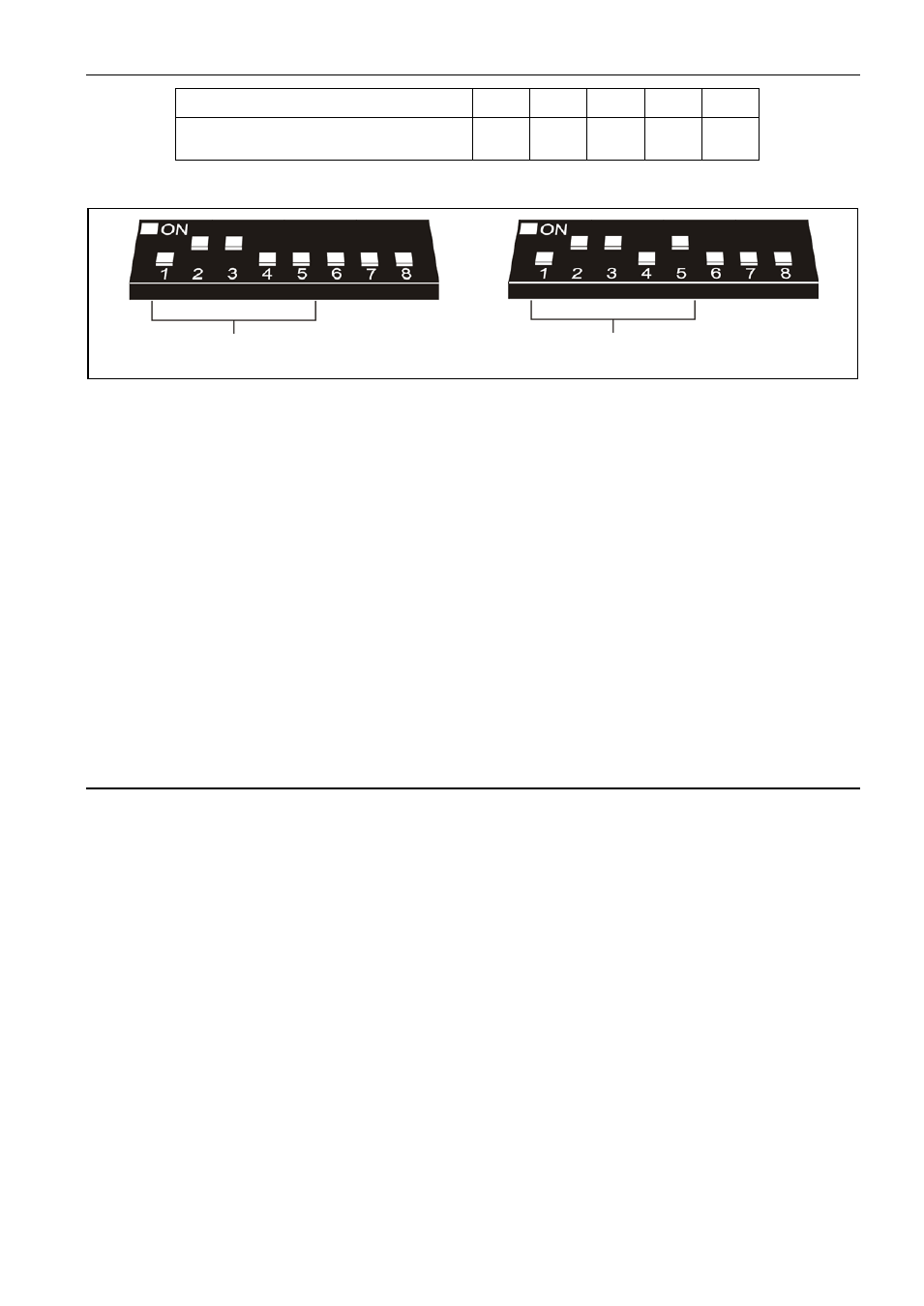

Рисунок 3. Пример адресации.
5 переключателей позволяет установить адреса 32 модулей расширения (числа от 0
до 31). Адреса модулей расширения, подключенных к одной шине, не могут
повторяться, зато последовательность адресации произвольная. Модулям
расширения и модулям, подключенным к одной шине, рекомендуется назначать
последовательные адреса, начиная с 0. Это позволит избежать проблем, которые
могут возникнуть в случае расширения системы.
6.
К клемме +12V подключите питание модуля. Напряжение питания необязательно
должно подводиться к устройству от главной платы ПКП. Для питания модуля можно
использовать буферный блок питания или любой модуль расширения с блоком
питания. Подробная информация о подключении кабелей находится в руководстве
по установке ПКП.
7.
К клеммам IN и COM подключите провода датчика контроля состояния двери.
8.
К клеммам NO следует подключить провода, управляющие электромагнитным
замком двери (или другим устройством).
9.
Закрыть корпус.
3.
Запуск
1.
Включите питание системы охранной сигнализации.
2.
Вызовите с ЖКИ-клавиатуры функцию „Идентификация модулей расширения”
(
С
ЕРВИСНЫЙ РЕЖИМ
С
ТРУКТУРА
М
ОДУЛИ
).
После проведения идентификации все
параметры установлены на ноль или „отсутствие”, а опции выключены. Отсутствие
подтверждения нажатия клавиш вызывает впечатление, что клавиатура не
реагирует на ввод пароля.
Примечание: Во время процесса идентификации ПКП записывает в память модуля
специальный (16-битовый) номер, который служит для контроля
присутствия модуля в системе. Замена модуля другим (даже с таким
же адресом) без осуществления повторной идентификации, вызовет
тревогу (саботаж модуля – ошибка верификации).
3.
С помощью ЖКИ клавиатуры или программы DLOADX/DLOAD64 настройте модуль
и назначьте пользователей, уполномоченных на пользование устройством.
4.
Завершите сервисный режим или связь с компьютером и запишите данные в память
FLASH.
адрес: 6
адрес: 22
