SATEL
INT-KNX
3
8.
Подключите разъем к модулю INT-KNX с помощью кабеля, входящего в комплект
поставки.
2.1
Описание платы электроники

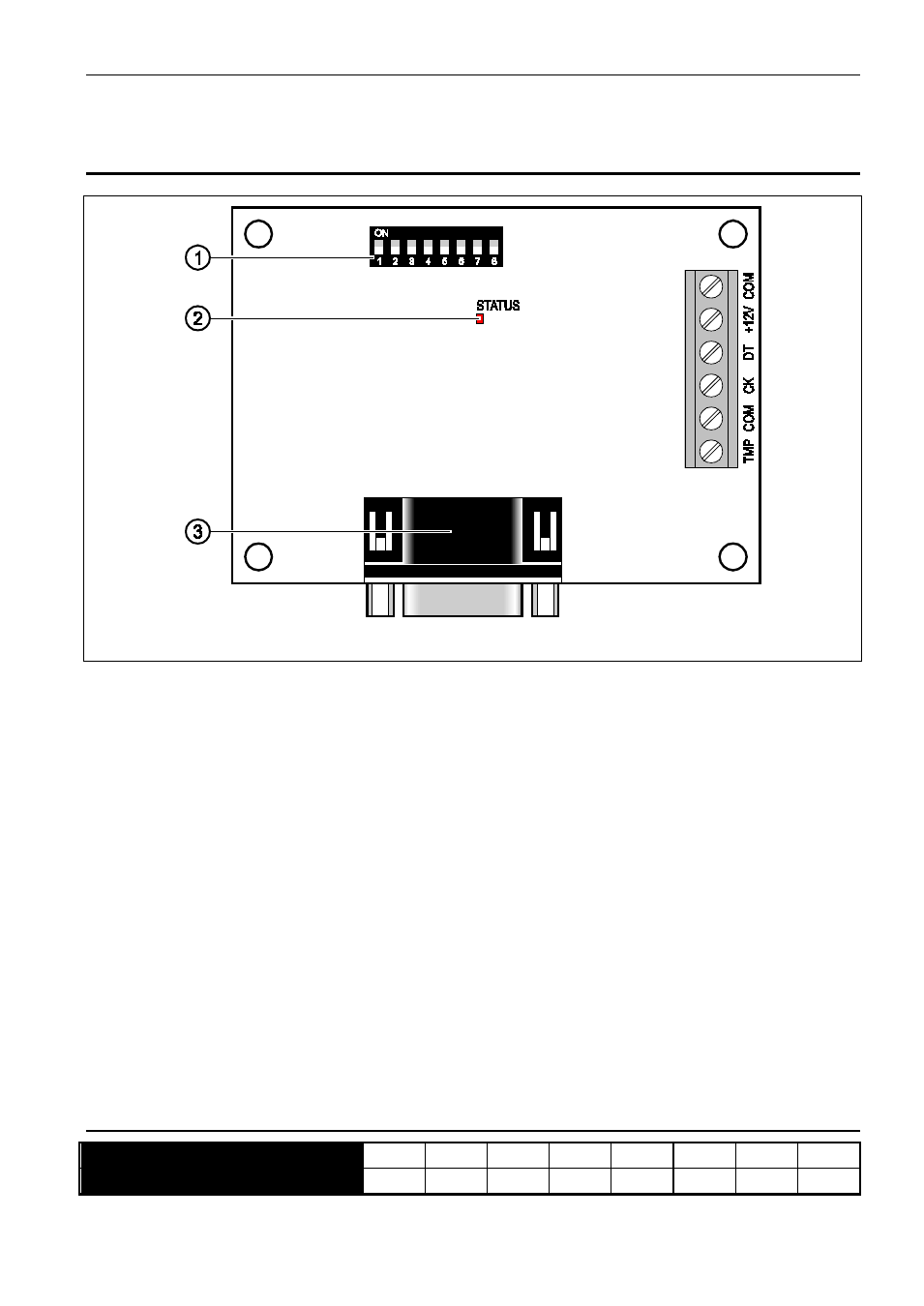

Рис. 3. Вид платы электроники модуля INT-KNX.
Пояснения к рисунку 3:
1 - DIP-
переключатели для установки индивидуального адреса и определения
количества виртуальных выходов (см.: DIP-
ПЕРЕКЛЮЧАТЕЛИ
).
2 -
светодиод STATUS для индикации:
−
светодиод мигает – обмен данными с ПКП;
−
светодиод горит – нет связи с ПКП.
3 -
разъем типа «папа» DB-9 (порт RS-232) позволяет подключить модуль
к шинному соединителю (BCU – Bus Coupling Unit) с помощью кабеля, входящего
в комплект поставки.
Описание клемм:
TMP
-
вход тамперного шлейфа (NC) – если не используется, то должен быть
замкнут на массу.
COM
-
масса.
CK
-
часы.
DT
-
данные.
+12V -
вход питания.
2.2 DIP-
переключатели
Номер переключателя
1
2
3
4
5
6
7
8
Числовое значение
1
2
4
8
16
1
2
4
Таблица 1. Числовые значения, отвечающие переключателям, установленным
в положение ON (в положении OFF каждый переключатель имеет значение 0).
