SATEL GPRS-T1 3
Пояснения к рисунку 2:
1 -
держатель SIM-карты. Рекомендуем сначала запрограммировать PIN-код карты,
если карта этого требует, и только потом вставить SIM-карту в модуль. Если коды
событий должны передаваться по GPRS-каналу, то необходимо использовать
SIM-
карту с активной услугой GPRS.
2 -
светодиоды для индикации состояния конвертера. Светодиод A мигает, когда
осуществляется GPRS-передача. Светодиод B мигает, когда отправляется SMS-
сообщение или конвертер звонит (тест связи методом CLIP). Остальные
светодиоды индицируют уровень сигнала, принимаемого GSM-телефоном.
Одновременное мигание светодиодов A и B индицирует подключение к GSM-сети.
Если по каким-либо причинам подключение к GSM-сети оказалось невозможным,
то мигание остальных светодиодов сообщает об авариях (см.: рис. 3).
3 -
порт RS-232 (стандарт TTL) для подключения конвертера к компьютеру (для
этого предназначены кабели из комплекта DB9FC/RJ-KPL от SATEL).
4 -
разъем для подключения антенны.
5 -
промышленный сотовый телефон.

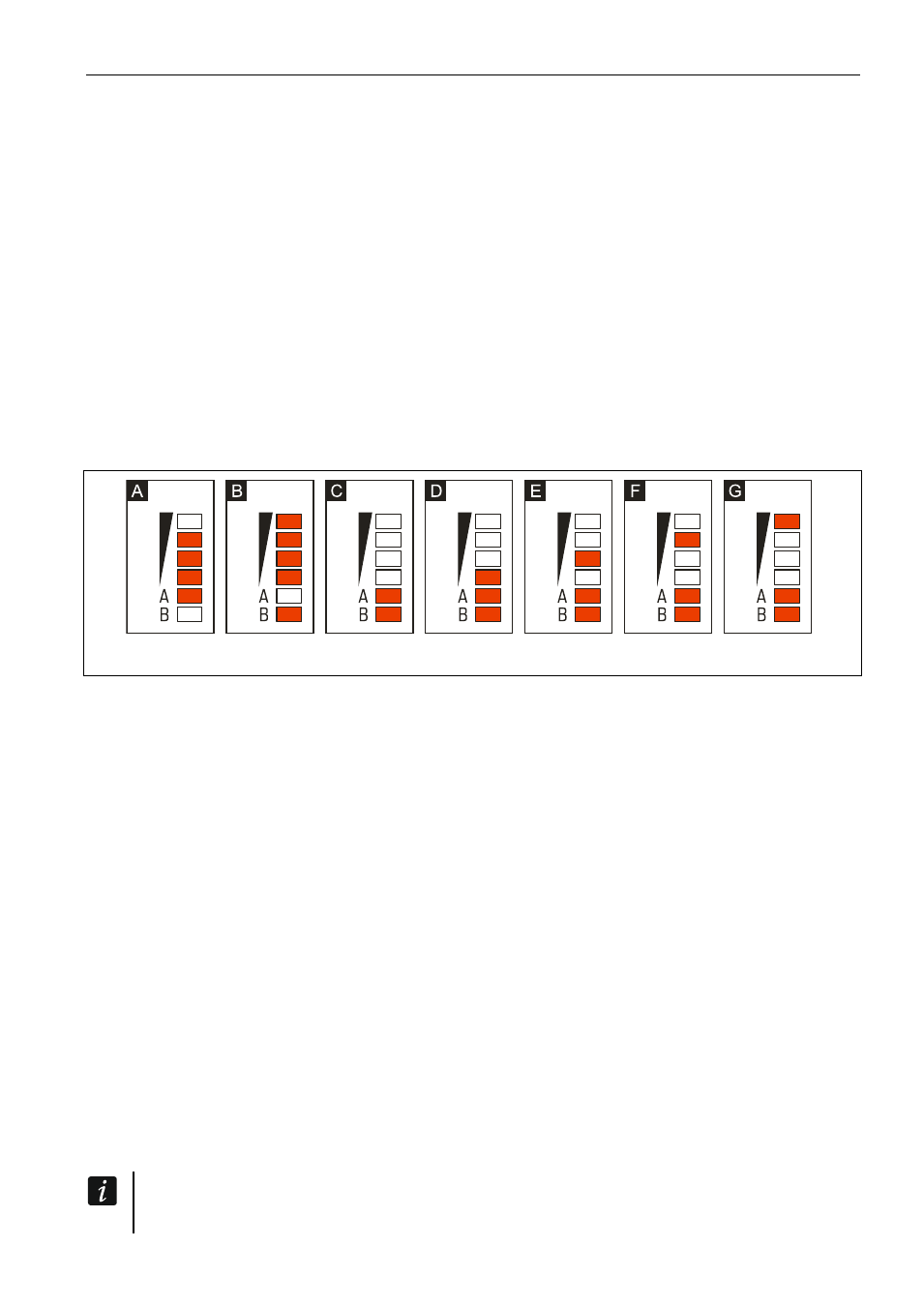

Рис. 3. Примеры светодиодной индикации.
Пояснения к рисунку 3:
Пример A (светодиод A мигает, остальные светодиоды горят) – осуществляется
GPRS-
передача; уровень сигнала: 3.
Пример B (светодиод B мигает, остальные светодиоды горят) – отправляется
SMS-
сообщение или конвертер звонит (тест связи CLIP); уровень
сигнала: 4.
Пример C (светодиоды мигают) – подключение к GSM-сети.
Пример D (светодиоды мигают) – не удалось подключение к GSM-сети; нет SIM-карты.
Пример E (светодиоды мигают) – не удалось подключение к GSM-сети; нет PIN-кода.
Пример F (светодиоды мигают) – не удалось подключение к GSM-сети; неверный
PIN-
код.
Пример G (светодиоды мигают) – не удалось подключение к GSM-сети; карта была
заблокирована после трех очередных попыток применения неправильного
PIN-
кода (необходимо снять блокировку карты с помощью PUK-кода).
Описание клемм:
+12V
-
вход питания (12 В DC ±15%).
COM -
масса.
TIP, RING -
клеммы для подключения модуля автодозвона приемно-контрольного
прибора (ПКП).
К клеммам TIP и RING нельзя подключать АТС или устройства, имитирующие
аналоговую телефонную линию.
