4.
Монтаж
Все электросоединения должны производиться только при отключенном
электропитании.
Контроллер должен устанавливаться в закрытых помещениях с нормальной
влажностью воздуха. Прежде чем приступить к монтажу, следует запланировать
расположение всех устройств ABAX, поддерживаемых контроллером. Место для
монтажа контроллера следует выбрать так, чтобы все устройства, которые будут им
контролироваться, находились в пределах дальности его действия. Следует помнить,
что толстые стены, металлические стенки и т. п. уменьшают радиус действия
радиосигнала. Рекомендуется устанавливать контроллер и беспроводные устройства
высоко, поскольку это позволяет обеспечить большую дальность радиосвязи
и избежать риска случайного экранирования контроллера людьми, двигающимися
внутри объекта. Не рекомендуется устанавливать устройство вблизи электрических
систем, так как это может стать причиной неправильного функционирования
устройства.
Несколько контроллеров беспроводной системы ABAX может работать во взаимной
зоне действия. Автоматическая синхронизация с уже работающими системами
осуществляется всегда при включении контроллера и после каждой операции
добавления/удаления обслуживаемых устройств. Число беспроводных устройств
работающих в пределах взаимной дальности зависит от В
РЕМЕНИ ОПРОСА
(см. П
АРАМЕТРЫ , ОПЦИИ И ФУНКЦИИ ,
с. 4) и может составлять от 150 до 450. Чем выше
частота опроса, тем меньше устройств может работать в пределах взаимной
дальности действия.
1.

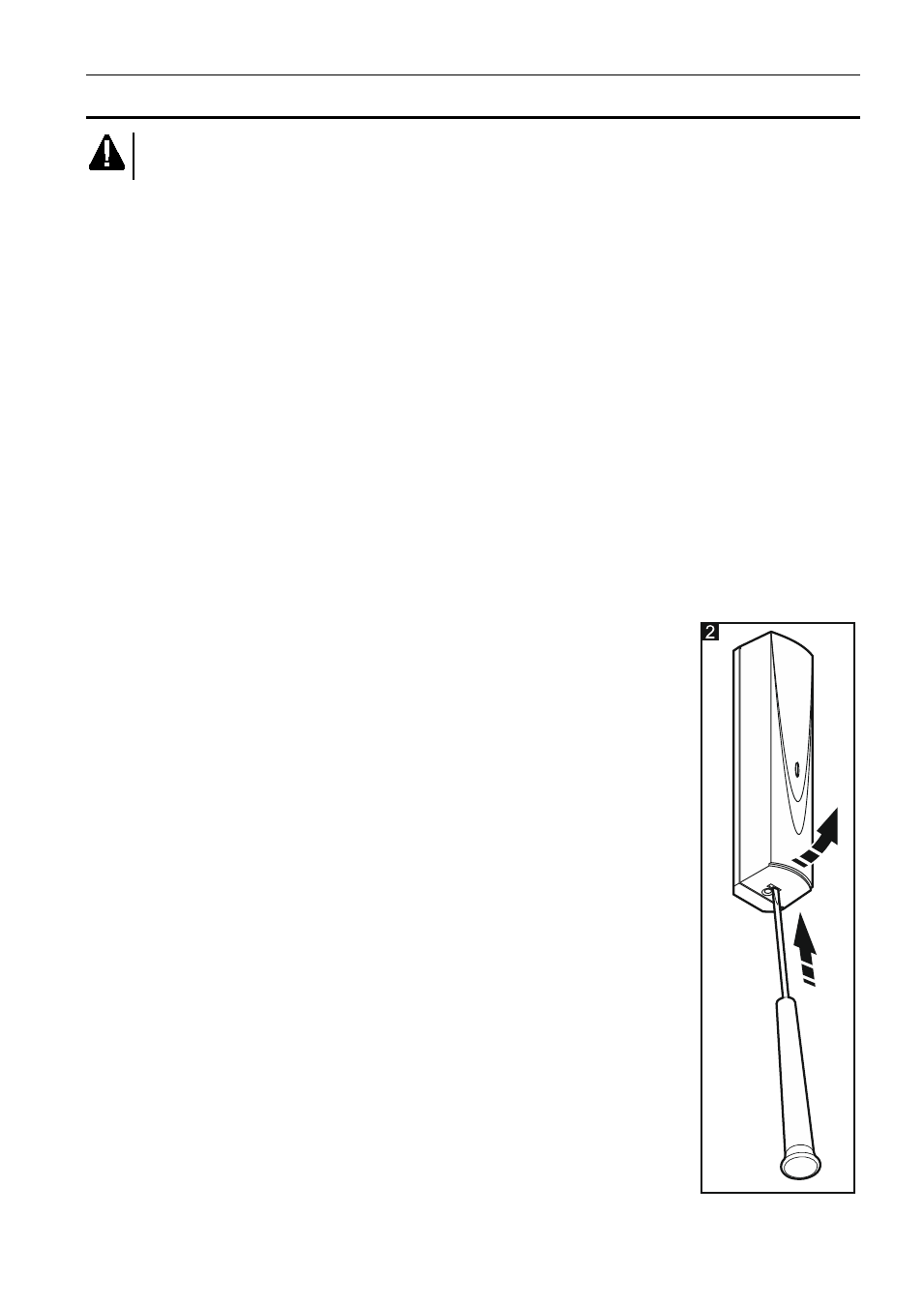

Откройте корпус контроллера (рис. 2).
2.
В основании корпуса сделайте отверстие для проведения
проводов шины связи и питания.
3.
Проведите провода через подготовленное отверстие.
Рекомендуется использовать простой неэкранированный
кабель. В случае использования кабеля типа «витая пара»
следует помнить, что нельзя сигналы CLK (clock) и DAT (data)
передавать одной витой парой проводов.
4.
С помощью монтажных дюбелей и шурупов установите
основание корпуса.
5.
Клеммы CLK, DAT и COM подключите к шине связи ПКП
VERSA.
6.
К клеммам +12V и COM подключите провода питания. Если
расстояние от ПКП не превышает 300 метров, то питание
контроллера может осуществляться от ПКП. Если расстояние от
ПКП больше, то питание контроллера должно осуществляться
от другого источника, установленного поближе (блок питания
или модуль расширения с блоком питания).
7.
С помощью
DIP-
переключателей установите адрес
контроллера. Он должен отличаться от адресов, установленных
в остальных модулях, подключенных к шине. Адрес – это сумма
чисел, установленных с помощью переключателей 1-5
(
см.: таблицу 1). В случае работы с ПКП VERSA должен быть
установлен адрес 8 (переключатель 4 в положении ON,
а остальные в положении OFF).
