SATEL
INT-IORS
3
1. Установите модуль расширения на DIN-рейку (см. Рис. 3) или закрепите его на стене
с помощью шурупов.

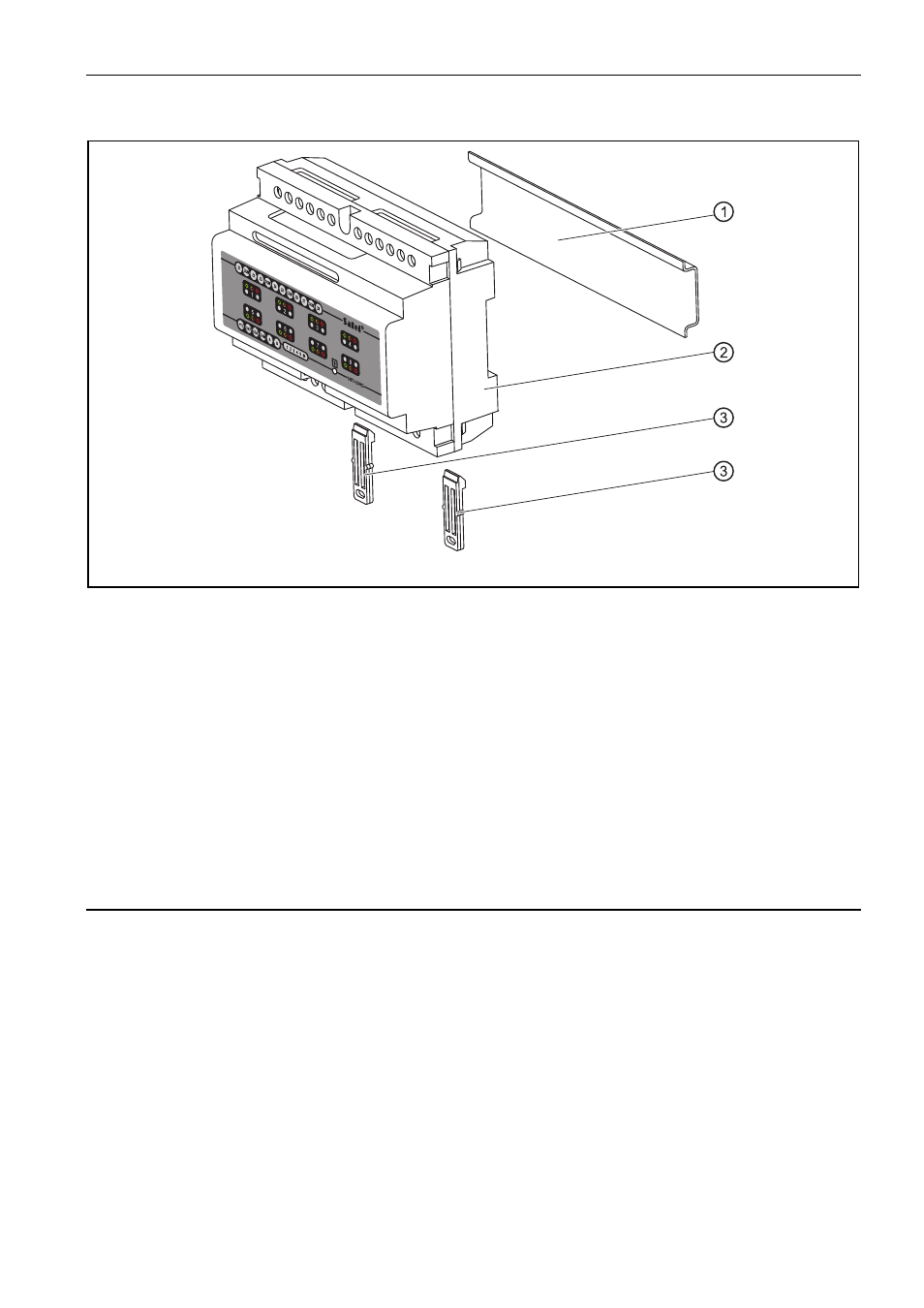

Рис. 3. Монтаж модуля на DIN-рейку (1 – DIN-рейка, 2 – модуль, 3 – фиксаторы-защелки).
2. Подключите клеммы CLK, DTA и COM проводами к шине модулей расширения на главной
плате ПКП.
3. С помощью DIP-переключателей назначите модулю расширения соответствующий адрес
и определите способ его идентификации.
4. Подключите кабели извещателей к зонам (описание подключения находится в руководстве
по установке ПКП) – относится к модулю INT-IORS.
5. К выбранным клеммам подключите кабели устройств, работой которых будет управлять
ПКП.
Примечание:
Не рекомендуется управлять индуктивными нагрузками.
6. Подключите кабели питания модуля к клеммам +12V и COM. Модуль расширения
необязательно должен питаться напряжением от главной платы ПКП. С этой целью может
использоваться буферный блок питания или другой модуль расширения с блоком питания.
3. Пуск модуля расширения
1. Включите питание системы безопасности – включается светодиод, индицирующий связь
с ПКП.
2. Вызовите с ЖК-клавиатуры функцию „Идентификация расширителей” (
Сервисный
режим
Структура
Оборудование
Идентификация). По завершении идентификации
светодиодный индикатор связи с ПКП начинает мигать.
Примечание:
В ходе процесса идентификации ПКП сохраняет в памяти специальный
(16-битовый) номер, используемый для контроля присутствия модуля
в системе. Замена модуля расширения другим (даже с таким же адресом,
установленным
на
переключателях)
без
проведения
повторной
идентификации вызывает тревогу (саботаж модуля – ошибка верификации).
3. С помощью ЖК-клавиатуры или компьютера с установленной программой D
LOAD
64 или
D
LOAD
X (в зависимости от типа ПКП), запрограммируйте соответствующим образом зоны
(только INT-IORS) и выходы модуля расширения.
4. Сохраните установки модуля в памяти ПКП.
