4.
Установка и запуск
Все электросоединения должны производиться только при отключенном
электропитании.
Модуль расширения должен устанавливаться в закрытых помещениях с нормальной
влажностью воздуха.
1.
Установите печатную плату модуля расширения в корпус.
2.

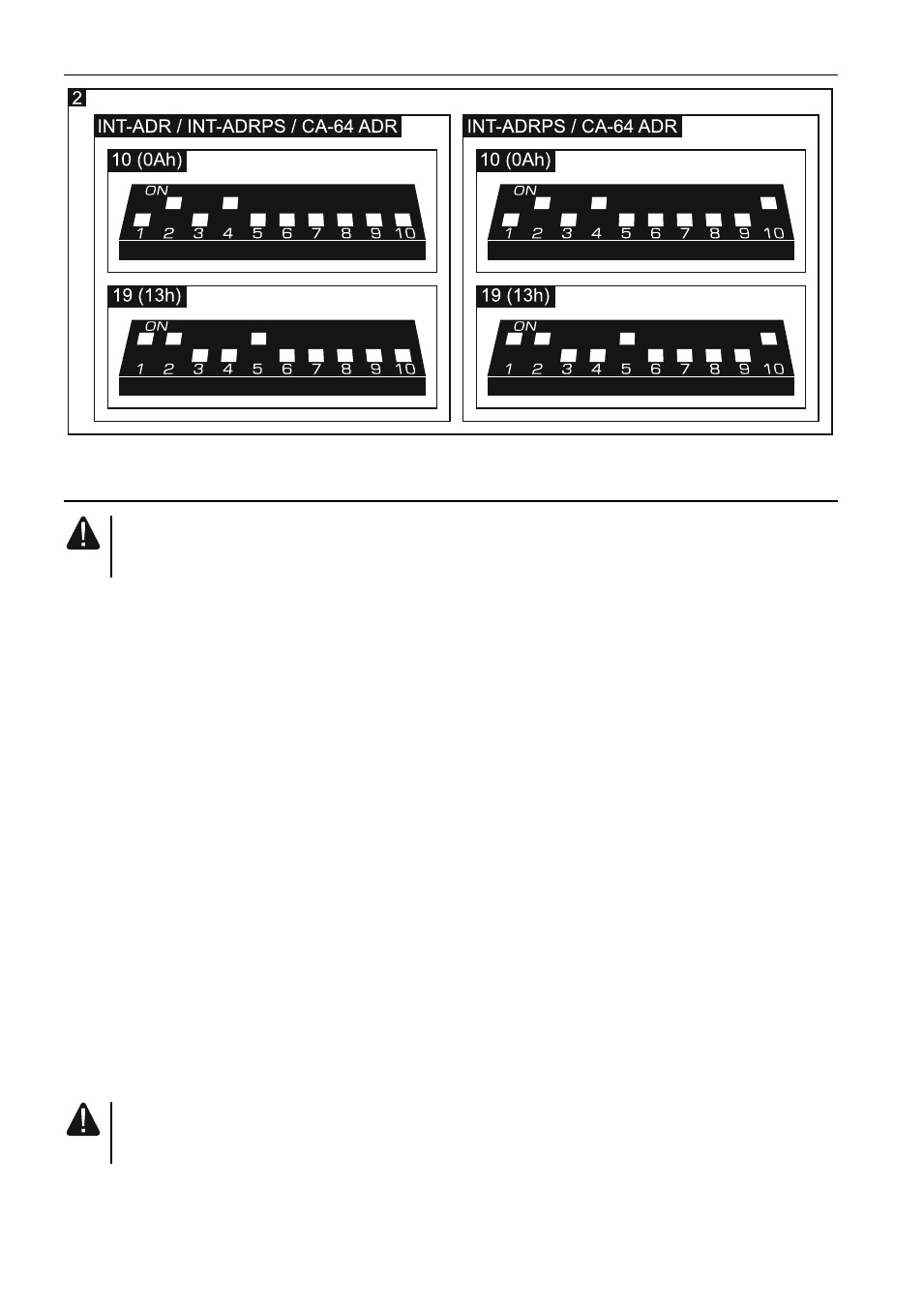

С помощью DIP-переключателей установите адрес модуля расширения и
определите, как он должен быть идентифицирован.
3.
Клеммы CLK, DAT и COM подключите к соответствующим клеммам шины связи
приемно-контрольного прибора (см.: руководство по установке приемно-
контрольного прибора). Для подключения следует использовать простой
неэкранированный кабель. В случае использования кабеля типа «витая пара»
следует помнить, что сигналы CKM (clock) и DAT (data) не должны передаваться
одной витой парой проводов. Провода должны подводиться в одном кабеле.
4.
Если модуль расширения должен контролировать тамперный контакт корпуса,
подключите провода тамперного контакта к клеммам TMP и COM. Если модуль
расширения не должен контролировать тамперный контакт корпуса, клемму TMP
подключите к клемме COM модуля расширения.
5.
Подключите адресные извещатели к модулю расширения (см.: Подключение
адресных извещателей).
6.
В зависимости от выбранного способа осуществления питания модуля расширения,
подключите специально предназначенный для работы с модулем блок питания к
разъему на печатной плате модуля расширения или подключите провода питания к
клеммам +12V и COM (питание модуля расширения может осуществляться
непосредственно от приемно-контрольного прибора, от модуля расширения с
блоком питания или от блока питания).
Питание модуля расширения не может осуществляться одновременного от
обоих источников.
7.
Включите питание системы охранной сигнализации.
8.
Запустите в приборе функцию идентификации устройств. По проведении
идентификации
модуля
расширения
адресным
зонам
назначаются
