2

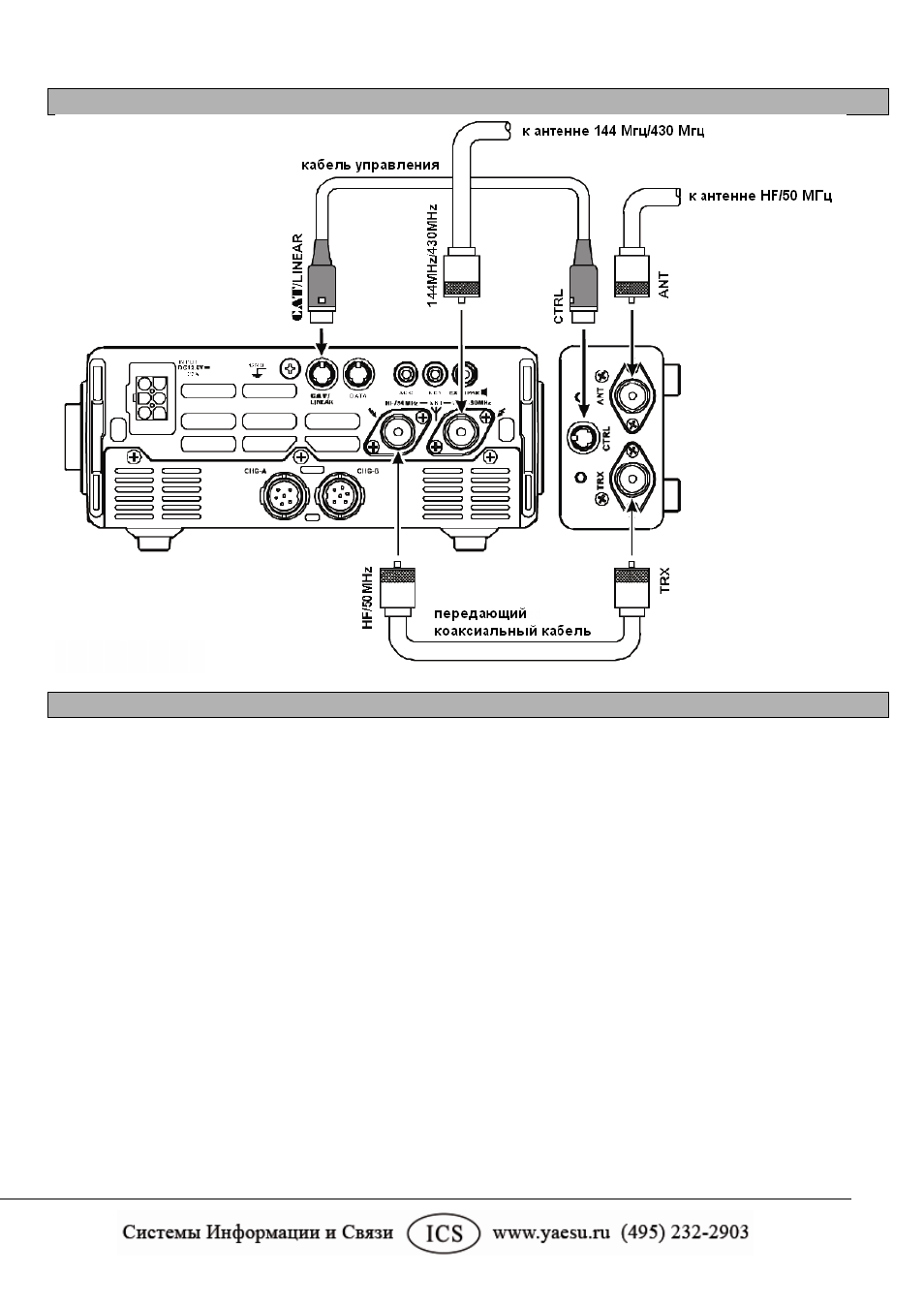

СХЕМА СОЕДИНЕНИЯ С ТРАНСИВЕРОМ FT-897
РАЗЛИЧНЫЕ НАСТРОЙКИ
Путем изменения конфигурации внутреннего DIP переключателя вы можете изменить направление
радиочастотного сигнала (для переключения тюнера в режим передачи или приема), а также можете
очистить память тюнера.
A) По умолчанию тюнер FC-30 установлен в режим передачи. Чтобы переключить тюнер в режим
приема:
1. Выключите питание трансивера FT-897.
2. Открутите 6 винтов фиксирующих крышку тюнера FC-30 и снимите ее.
3. Измените положение 8-го переключателя компонента S1003 в положение “on”.
4. Установите крышку тюнера обратно на место и закрутите ее 6-ю винтами.
B) Очистка памяти
1. Выключите питание трансивера FT-897.
2. Открутите 6 винтов фиксирующих крышку тюнера FC-30 и снимите ее.
3. Измените положение 4-го переключателя компонента S1003 в положение “on”.
4. Включите питание трансивера FT-897.
5. Индикатор LED0 на короткое время загорится зеленым светом и потухнет.
6. Поменяйте положение 4-го переключателя компонента S1003 обратно в положение “off”.
7. Выключите питание трансивера FT-897.
8. Установите крышку тюнера обратно на место и закрутите ее 6-ю винтами.
