4.2. Подключение GPS к CD-33.
CD-33 укомплектован кабелем, который позволяет подключить любой GPS приёмник,
име
луа-
ыходу NMEA GPS;
NMEA GPS, либо к
ля подключения GPS приёмника просто соедините провода между CD-33 и GPS. Убедитесь,
ющий NMEA выход с GLL, GCA, GNS или RMC протоколами. См. руководство по эксп
тации GPS приёмника для подтверждения. Кабель, служащий для подключения GPS, имеет два
провода, подключаемые, как указано ниже:
Синий –
NMEA вход, подключается к в
Зелёный -- Общий (Земля) – подключается к отрицательному выводу
"Минусу" батареи.
Д
что места соединений надёжно заизолированы от попадания влаги. См. пример подключения

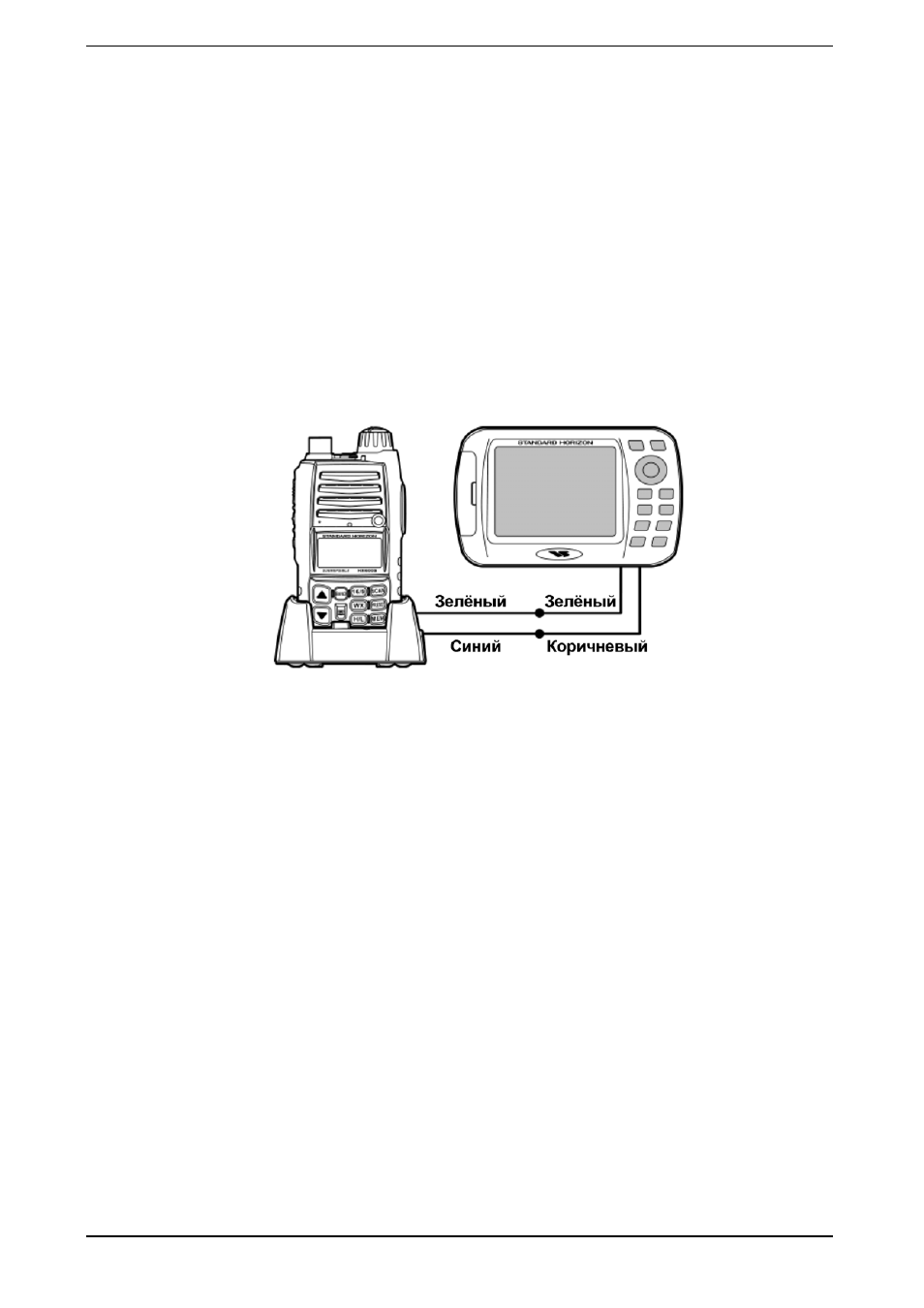

CD-33 к плоттеру STANDARD HORIZON.
