4.2. ПОДКЛЮЧЕНИЕ GPS КАРТПЛОТТЕРА К CD-38.
В зарядном Стакане CD-38 имеются три провода, используемых для ввода/ вывода данных NMEA при
вставленной в стакан HX850S.
HX850S может выводить следующие последовательности:
GLL, GGA, SGA, GSV, RMC, DSC и DSE.
HX850S может принимать и отображать информацию, содержащуюся в следующих последовательно-
стях, получаемых с внешнего GPS приёмника или Картплоттера:
GLL, GGA и RMC.
Назначение проводов стакана CD-38:
Коричневый: Вход NMEA
Синий:
Выход NMEA
Зелёный:
Общий

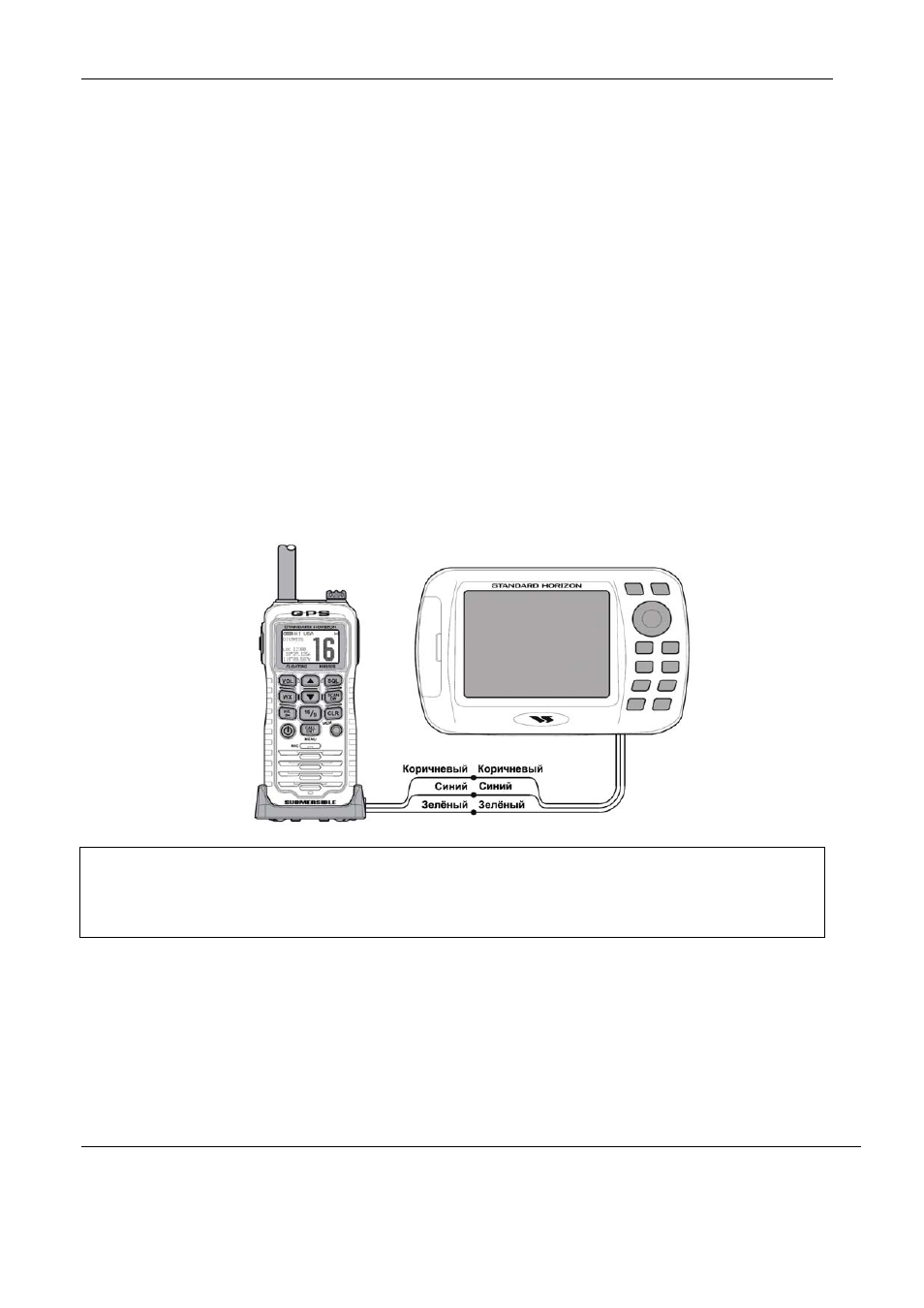

Для подключения картплоттера, соедините провода одинакового цвета от картплоттера и Стакана CD-38.
Убедитесь, что места соединения надёжно защищены от воды.
ПРИМЕЧАНИЕ
При установке HX850S внутри кабины, где приём GPS сигнала ограничен, коричневый провод
(ВходNMEA) может быть подключён к GPS картплоттеру для ввода позиции в HX850S. О переклю-
чении HX850S на приём от внешнего GPS картплоттера см. Разд. "9.8. ПРИОРИТЕТ ДАННЫХ ПО-
ЗИЦИИ".
