3 Функция
Системная информация
Данный прибор является продуктом для системы KNX и соответствует директивам KNX.
Условием для понимания являются детальные специальные знания, полученные в про-
цессе обучения по системе KNX.
Функционирование прибора зависит от программного обеспечения. Подробная информа-
ция о версиях программного обеспечения и соответствующем наборе функций, а также о
самом программном обеспечении содержится в базе данных продукции производителя.
Проектирование, установка и ввод в эксплуатацию прибора осуществляются с помощью
программного обеспечения, сертифицированного KNX. Обновленные версии базы дан-
ных продукта и технических описаний всегда можно найти на нашем интернет-сайте.
Использование по назначению
-
Подсоединение панели JUNG Smart Control к установленному оборудованию KNX
-
Скрытый монтаж в помещениях в розетку прибора в соответствии с DIN 49073
4 Информация для профессиональных электриков
ОПАСНО!
Электрошок при прикосновении к находящимся под напряжением частям
вблизи зоны монтажа.
Электрошок может привести к смерти.
Перед началом работ с прибором отсоедините его от сети и изолируйте
все находящиеся под напряжением детали поблизости!
4.1 Монтаж и электрическое соединение
Монтаж и подключение прибора

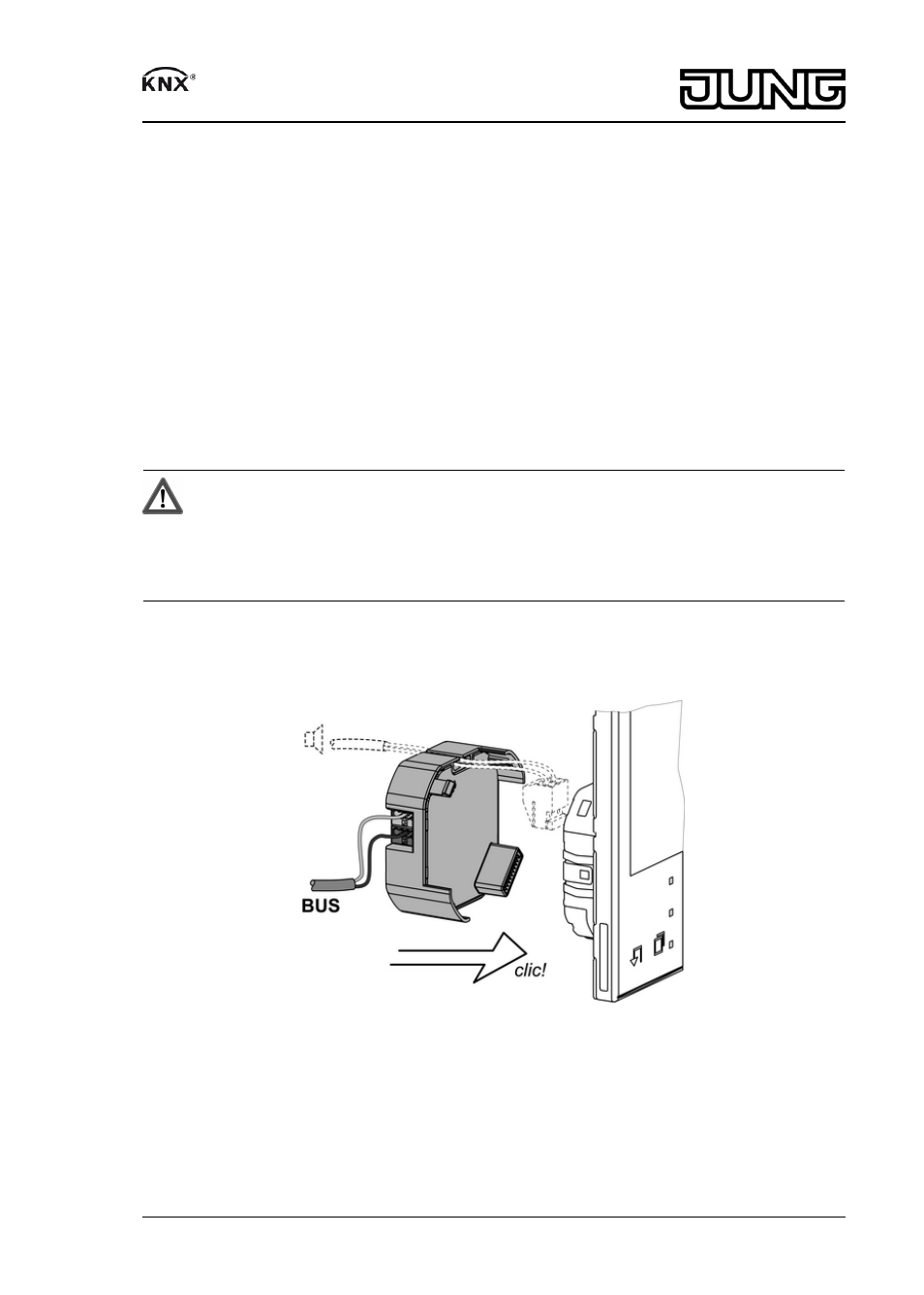

Рисунок 3: Монтаж модуля KNX с панелью Smart Control
При монтаже с расширительным модулем датчиков касания: используйте тройное опор-
ное кольцо.
Опорное кольцо и рамка для панели Smart Control установлены. Питающее напряжение и
соединительный провод модуля динамика (при наличии) подключены.
Расширительный модуль датчиков касания установлен в нижнее отверстие. Проведите
соединительный провод между опорным кольцом и разделительной планкой рамки.
o Подсоедините провод шины с соединительной клеммой к месту подключения (3).
2/3
82577403
J:0082577403
12.06.2012
Модуль KNX
