Страница 4

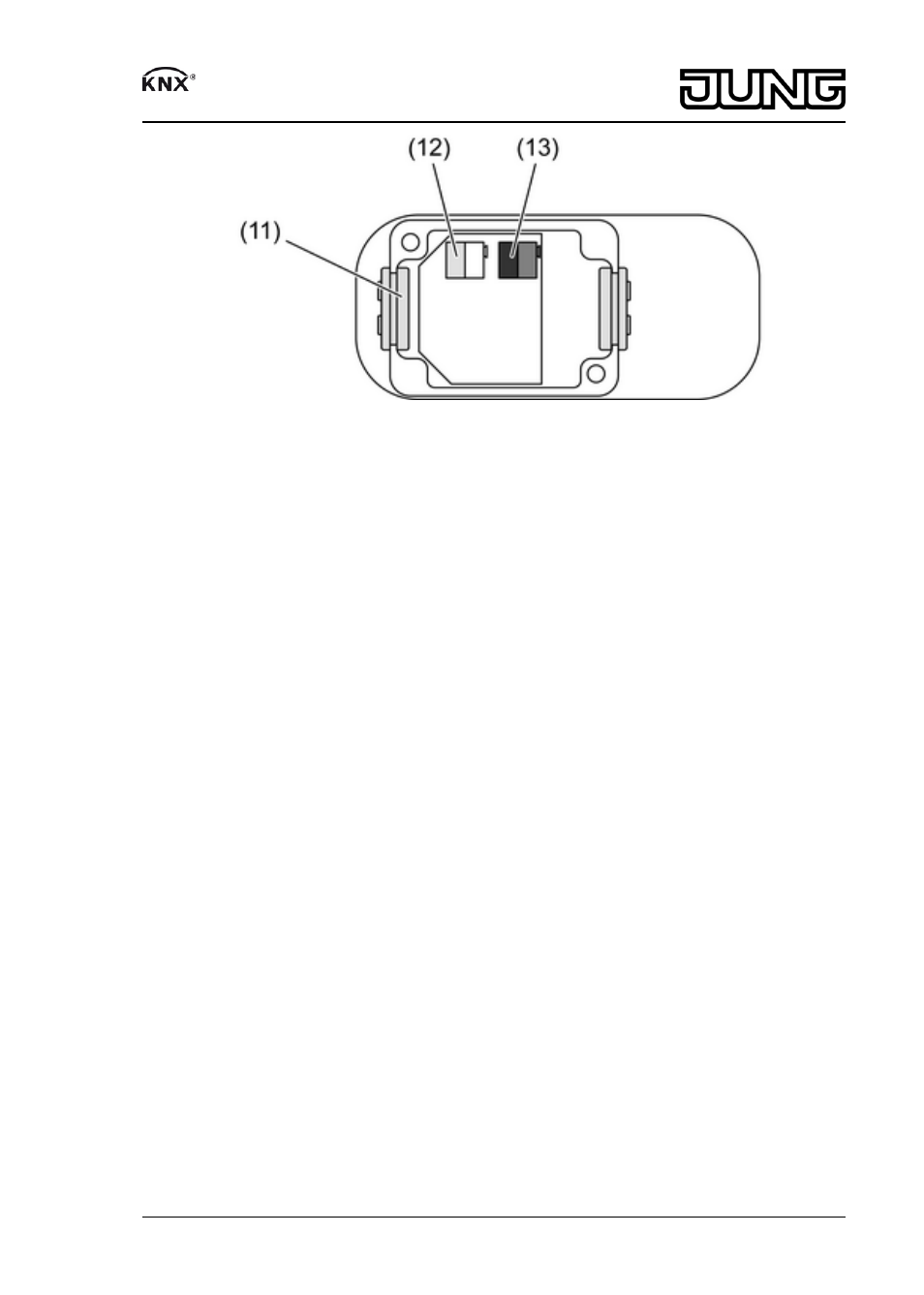

Рисунок 4: Клеммная коробка открыта
(5) Резьбовая втулка
(6) Передняя панель
(7) Набор болтов/дюбелей
(8) Клеммная коробка
(9) Крышка клеммной коробки
(10) Болт крышки
(11) Прокладывание провода
(12) Подключение питающего напряжения, штекер желтый/белый
(13) Подключение шины, штекер красный/черный
Рекомендуемая монтажная высота: 1,50 м.
Монтаж исключительно с глубокой монтажной коробкой для скрытого монтажа, 2 раза
Только для горизонтального монтажа.
Осуществляйте монтаж только на ровные стены.
i Невозможно устранить загрязнения в выдвигаемых ящиках на передней панели, воз-
никшие, например, вследствие использования неподходящих маркеров или бумаж-
ных полосок. Надписи, обозначающие сенсорные кнопки, должны быть устойчивы к
стиранию и воздействию влаги и должны быть нанесены на подходящие средства,
например, на прозрачную пленку.
Рекомендация: используйте два слоя прозрачной пленки, надписи нанесите на вну-
треннюю поверхность (рисунок 5).
4/7
82575503
J:0082575503
23.07.2013
Сигнальная панель
