Учитывать температурный диапазон. Обеспечить необходимое охлаждение.
o Установите прибор на профильную монтажную шину согласно стандарту
DIN EN 60715. Соблюдать положение при монтаже (рисунок 2).
i Электропитание осуществляется через сетевой кабель — Power-over-Ethernet — или
через вспомогательный потенциальный вход (7). При подключении внешнего источ-
ника электроснабжения прибор автоматически переключается на него.
o Подключите внешний источник электропитания AC/DC 24 В к соединительной клемме
(7). Рекомендация: используйте бело-желтые соединительные клеммы.
o Подключайте линию KNX при помощи красно-черного модуля ввода-вывода (8).
o Подсоедините кабель подключения IP с штекером RJ45 к стандартному порту (6).

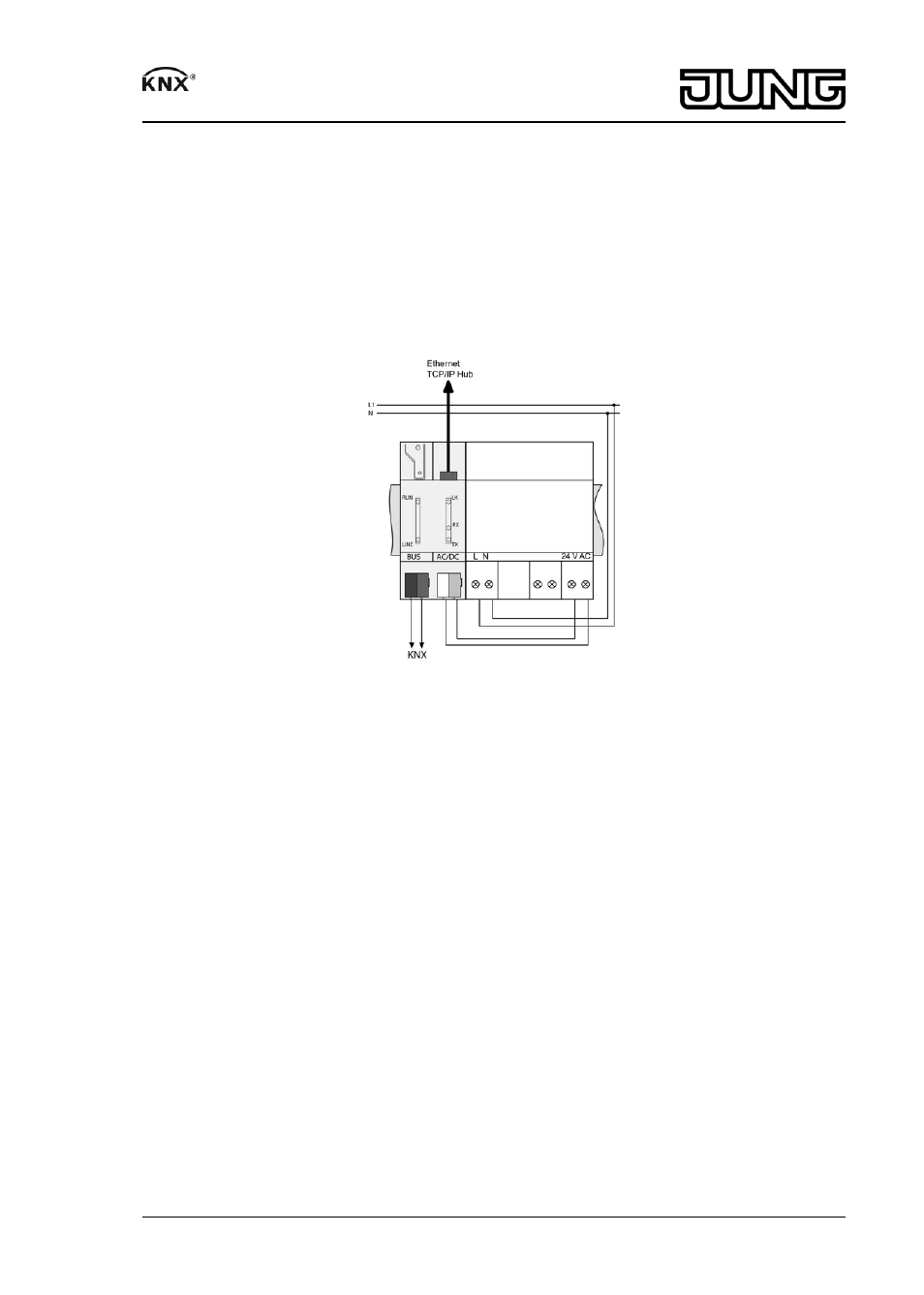

Рисунок 3
i Пример подключения (рисунок 3).
4.2 Ввод в эксплуатацию
Загрузка физического адреса и прикладного программного обеспечения
Применение в качестве интерфейса данных: физический адрес x.y.z.
Программное обеспечение пуска в эксплуатацию с ETS2, версия 1.2.
i При использовании ETS3 установите дополнительный драйвер KNXnet/IP. Загрузка в
локальное устройство в настоящий момент не поддерживается.
o Нажмите кнопку программирования (9).
Светодиод программирования (10) загорится.
o Присвойте физический адрес.
Светодиод программирования (10) погаснет.
o Напишите на устройстве физический адрес (11).
o Загрузить программное обеспечение, параметры и т.п.
i IP-адрес загружается на устройство как параметр вместе с прикладным ПО или зада-
ется автоматически через службу протокола DHCP. При отсутствии службы протоко-
ла DHCP устройство ищет собственный IP-адрес (AutoIP).
i При возникновении вопросов о присвоении IP-адреса и т.д. обратитесь к системному
администратору.
3/5 82571223
J:0082571223 23.07.2013
IP-интерфейс
