Не эксплуатируйте прибор вблизи радиопередающих установок. Функционирование при
бора может быть нарушено.
Монтаж на трубчатой мачте с помощью отдельного крепления для мачты (см. комплекту
ющие).
Монтаж и подключение прибора

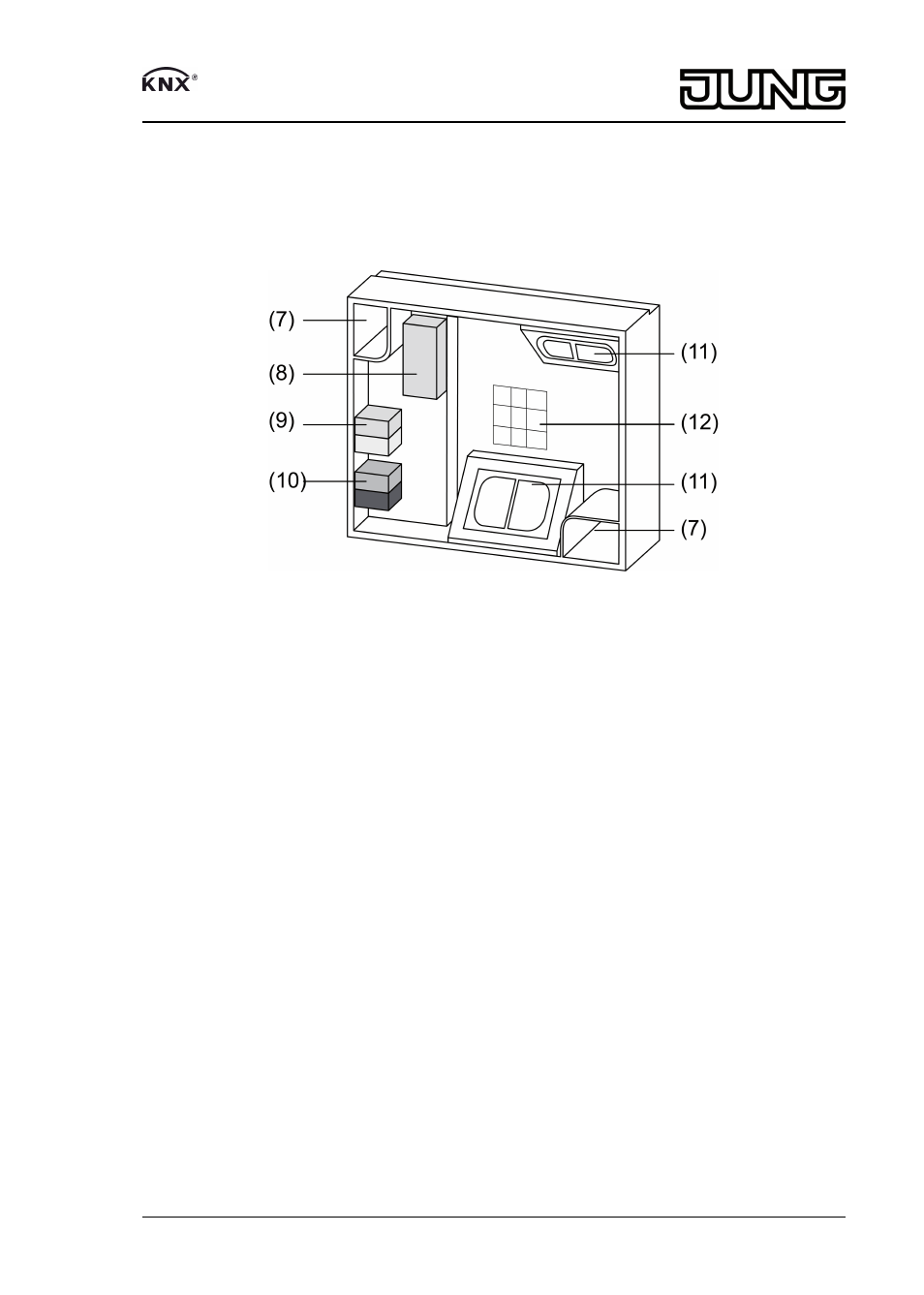

Рисунок 5: Коробка выводов открыта.
o
Открыть коробку выводов.
o
Провести провода подачи напряжения и соединение шин через один из двух кабель
ных вводов (11) в коробку выводов (3).
o
Закрепить нижнюю часть коробки выводов, например, на стене дома, на трубчатой
мачте.
o
Подключить питающее напряжение к соединительной клемме (9).
o
Подключить провод шины KNX к соединительной клемме (10).
o
Подключить соединительный штекер головки датчика (1) к клемме датчика (8) в ко
робке выводов (3).
i
Кронштейн (2) при закрывании клеммовой колодки может сломаться. Не использо
вать кронштейн в качестве рычага (рисунок 4).
o
Насадить прибор сверху на нижнюю часть коробки выводов и провести его вниз до
щелчка.
