6 Монтаж
Общие указания

Монтаж
Каждое внутреннее шинное
устройство с цветным монитором
в состоянии при поставке имеет в
центре выходных зажимов TaM и
TbM оконечную печатную плату. Эта
печатная плата является RC-звеном,
состоящим из резистора с сопро-
тивлением 100 Ом и конденсатора с
емкостью 1 нФ.
Если при электромонтаже выполня-
ется шлейфование от внутреннего
шинного устройства к внутреннему
шинному устройству, то следует
снять эту печатную плату. Если же,
напротив, при электромонтаже при-
меняются шинные распределители
или в магистрали имеется только
1 внутреннее шинное устройство
с цветным дисплеем, то это око-
нечное звено остается во внутреннем
шинном устройстве.

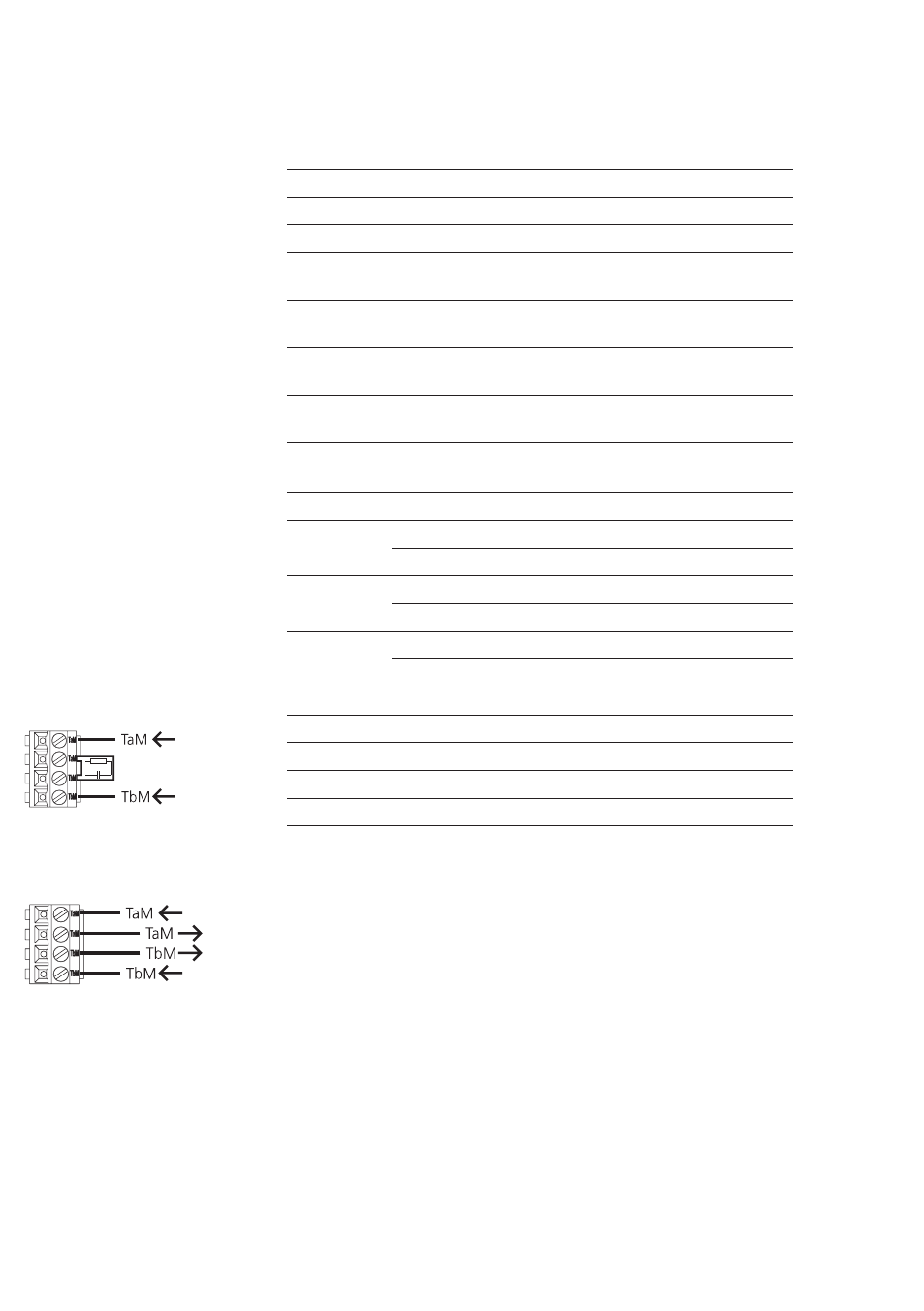

Присоединительный зажим BTSV/
BFSV/BTCV/BFCV/BVPS/BVPC 850-…
Присоединение при одном вну-
треннем шинном устройстве или
последнего внутреннего шинного
устройства в магистрали.

Резистивно-
ёмкостное
звено

Присоединение при шлейфовании от
одного внутреннего шинного устрой-
ства к следующему внутреннему
шинному устройству.

Прокладка кабелей
По проложенным кабелям раз-
решается передавать только
сигналы шины In-Home. Никаких
дополнительных передач, как,
например, добавочные аппараты
телефонной системы, S0-шина (ISDN).
Магистраль камеры и магистраль
монитора должны быть проложены
в отдельных кабелях и не должны
располагаться в одном кабеле. В
противном случае могут возникнуть
проблемы при воспроизведении
изображения.

Потребитель

Напряжение

Ток

Устройство отпирания двери

12 В ~

ок. 600 мА

Нагрев камеры

12 В ~

130 мА

Шинный кнопочный модуль Vario
(BTM 650-01 - -04)

12 В ~

макс. 20 мА

Подсветка кнопок Steel

12 В ~
10–30 В =

макс. 3 мА

Подсветка кнопок Classic CL …-01

12 В ~
10–30 В =

макс. 25 мА
макс. 30 мА

Подсветка кнопок Classic CL …-02

12 В ~
10–30 В =

макс. 5 мА

Приборы

Разводка клемм

Напряжение

Ток

BVNG 650-… TaK, TbK

29 В =

1200 мА

TaM, TbM

29 В =

1200 мА

BNG 650-…

Ta, Tb

27,5 В =

500 мА

b, c

12 В ~

1000 мА

NG 602-…

+, -

23,3 В =

300 мА

b, c

12 В ~

1600 мА

TR 603-…

b, c

12 В ~

1300 мА

TR 602-…

b, c

12 В ~

2500 мА

VNG 602-…

+M, -M

30 В =

1100 мА

LNG 600-…

+, -

30 В =

1100 мА

ANG 600-…

+, -

48 В =

800 мА

Указание
В состоянии при поставке/обесто-
ченном состоянии не возможно
определить положение контактов
бистабильного реле (контакт S1/
S1). Поэтому для правильной
работы бистабильного реле необ-
ходимо предварительно подклю-
чить шинное питание прибора.
