Manöverelement och anslutningar
Allmänt

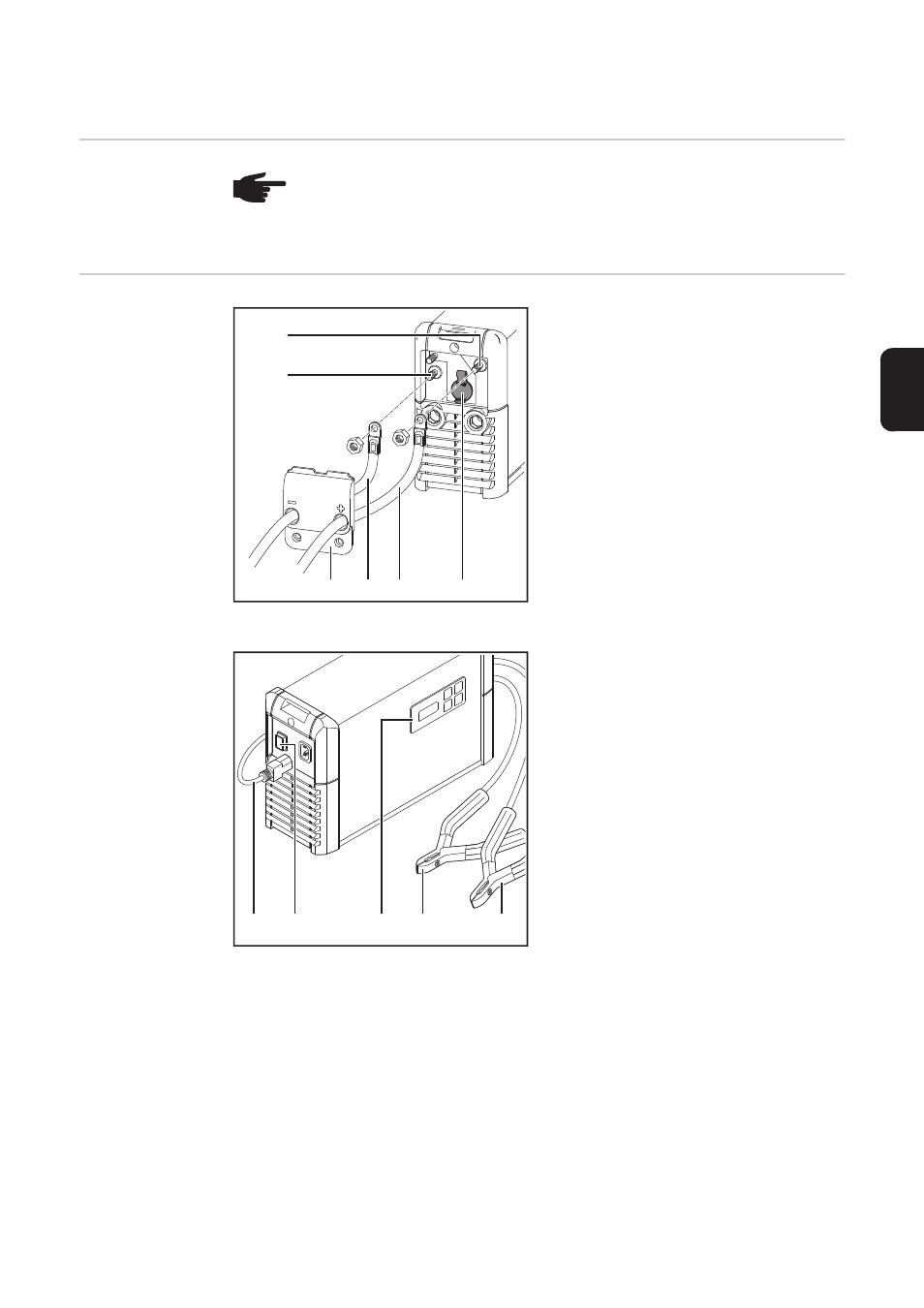

Manöverelement
och anslutningar
Framsidan
(1)
Skruvanslutning (+) laddnings-
klämma
(2)
Skruvanslutning (-) laddnings-
klämma
(3)
Lock över USB-anslutningen
(4)
Laddningsklämma (-) - svart
(5)
Laddningsklämma (+) - röd
(6)
USB-anslutning
För uppdatering av den fasta pro-
gramvaran
Mer information hittar du på
http://www.fronius.com.
Baksidan
(7)
Manöverpanel
(8)
Utförande med huvudströmbrytare
(9)
Nätkabel/-kontakt
OBS! På grund av uppdateringar av fasta programvaror kan din laddare ha för-
setts med funktioner som inte beskrivs i den här användarhandboken eller om-
vänt. Dessutom kan vissa bilder avvika något från manöverelementen på din
växelriktare. Men knapparna fungerar ändå identiskt.
(1)
(2)
(3) (4) (5)
(6)
(4)
(5)
(7)
(8)
(9)
