Знакомство с прибором
5
Знакомство с прибором
Передняя панель

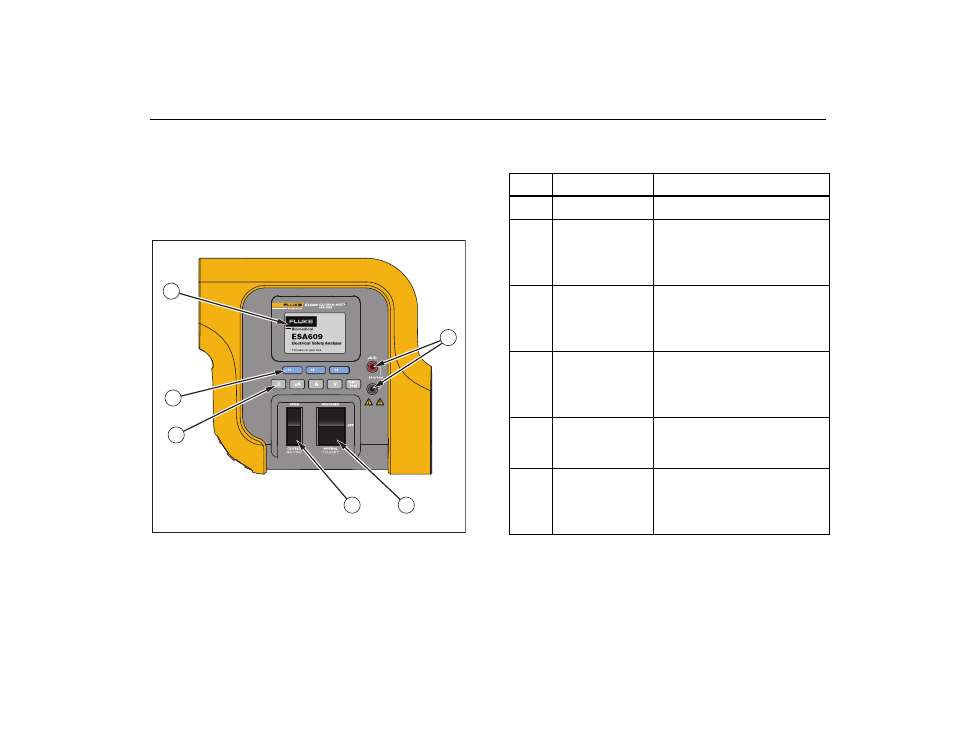

На рисунке 1 и в таблице 2 приведены органы
управления на передней панели и разъемы для
подключения анализатора.
2
5
6
1
4 3
hpf116.eps
Рисунок 1. Органы управления и разъемы на
передней панели
Таблица 2. Органы управления и разъемы на
передней панели
Поз. Наименование Описание
 Дисплей ЖК-дисплей

Входные
разъемы
Разъемы измерительных
проводов, обеспечивают
подключение к проверяемым
устройствам.

Клавишный
переключатель
полярности
Изменяет полярность
выходных разъемов
оборудования между
нормальной и обратной.

Нейтральный
клавишный
переключатель
Переключает настройку
нейтрального соединения
между открытым и закрытым
положением

Кнопки функций
проверки
Выбирает различные
функции проверки
анализатора

Экранные
кнопки функций
Позволяет выбирать
параметры появляющиеся на
ЖК-дисплее над каждой из
экранных кнопок.
