12
NRGS 11-2, NRGS 16-2
В качестве эи.подключения можно использовать многожильный, гибкий (витой)
контрольный кабель, поперечное сеченпе жили мин. 1,5 мм
2 для меди.
1. болты вывернуть и вынуть, снять крышку корпуса , рпс. 5
2. отвернуть гайку кабельного вводa и надеть на кабель
3. ввести кабель в кабельный ввод
4. снять изоляцию кабеля примерно 40 мм макс 100 мм, затем с жил 5 мм
Корпус с кабельным вводом можно вращать на ± 180°.
5. ослабить болты ключом на 17 но не вынимать, рис. 6
6. повернуть корпус в удобное положение ± 180°
7. болты подтянуть
8. клемную колодку снять с платы
9. подключить колодку в соответствии с электросхемой, землю посадить на
10. вставить колодку в плату
11. поставить крышку , затянуть болты и Кабелый ввод
■ на линии с защитой Т 2,5 A поставить автоматические
выключaтели или предохранители
Электроподключение
Инструмент
Внимание

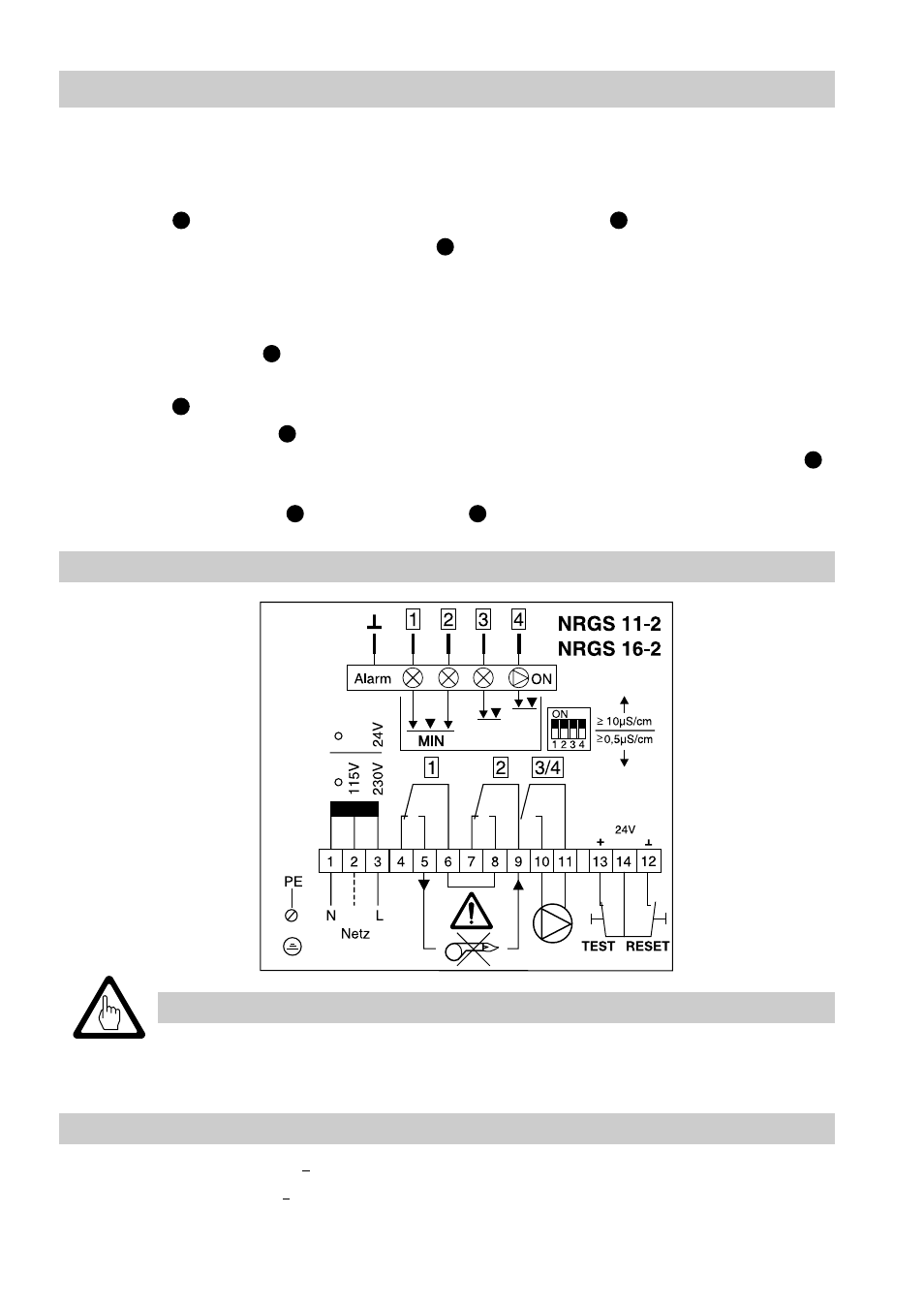

Электросхема подключения
■ Крестовая отвертка N
o
1
■ Плоская отвертка N
o
2,5, полностью изолированная
■ Рожковый ключ на 17
Рис. 7
D F
E
M
M
I
F
J
D
Положение
контакта Без
тока или авария
