Технические характеристики, Рис. 1 – Инструкция по эксплуатации Flowserve PA46
Страница 10
0
Рис. 1
Технические характеристики
(продолжение)
График пропускной способности для PA 46, PA 47, MPA 46, MPA 47
Количество котловой воды, которое
необходимо отводить(величина продувки)
:
A = Q · S
K – S
A = величина продувки [кг/ч]
Q = производительность котла [кг/ч]
S = проводимость питательной воды
[мкСименс/см]
K = допустимая проводимость котловой
воды [мкСименс/см]
Пример:
Производительность котла: Q = 2000 кг/ч
Проводимость
питательной воды:
S = 20 мкСименс/см
Допустимая проводимость
котловой воды:
K = 4000 мкСименс/см
Величина продувки:
A ≈ 10 кг/ч

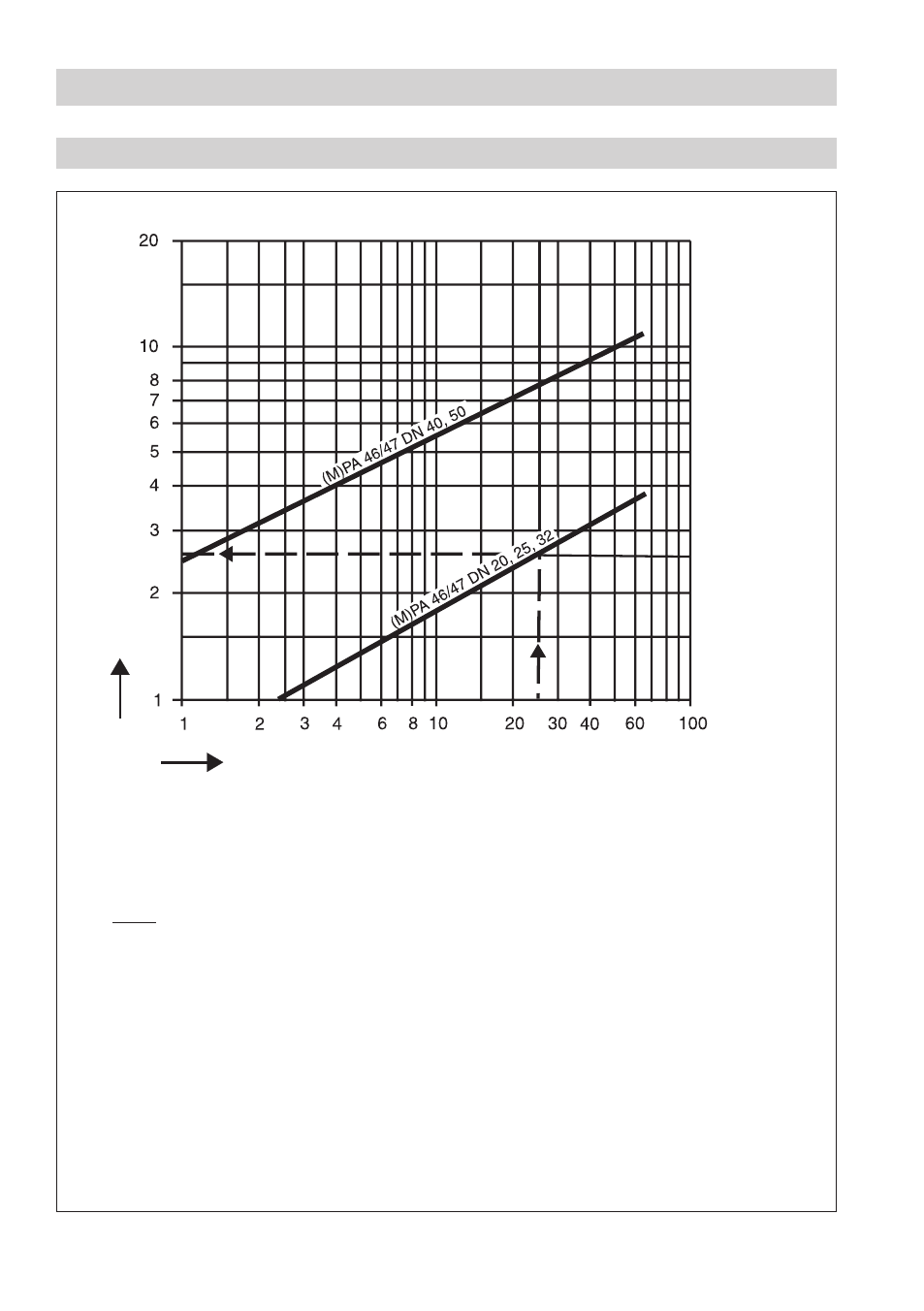

Как читать график на Рис.1
Давление в котле:
25 бар
Номинальный размер
клапана:
DN 32
Пропускная способность:
2,5 кг/с
[кг/с]
пропу
скная способность по г
орячей во
де [кг/с]
[бар изб]
Давление в котле [бар]
Расчет величины продувки котла:
