Пояснения
(продолжение)
Принцип действия
Каждый регулирующий клапан оснащается радиально перфорированной ступенчатой втулкой ZK.
Втулка состоит из нескольких вложенных друг в друга концентрических колец (ступеней)
с радиально просверленными в них отверстиями. Поворотом колец изменяется взаимное
расположение отверстий, что приводит к разделению входящего потока среды на множество
параллельных с промежуточными расширительными камерами (области вскипания).
Поток среды через втулку ZK регулируется плунжером. В зависимости от своего положения
плунжер закрывает отверстия частично или полностью, изменяя тем самым пропускную
способность клапана.
Благодаря такой конструкции дроссельного узла, перепад давления снижается постепенно, и
входящий поток разбивается на множество частей. Это обеспечивает высокую износостойкость
внутренних частей клапана и снижает уровень шума.
Наконечник плунжера перекрывает отверстия втулки до того, как их достигнет сам плунжер. Как
следствие, предотвращается износ поверхности седла. Благодаря постепенному вскипанию в
расширительных камерах, перепад давления в районе седла снижается до минимума.

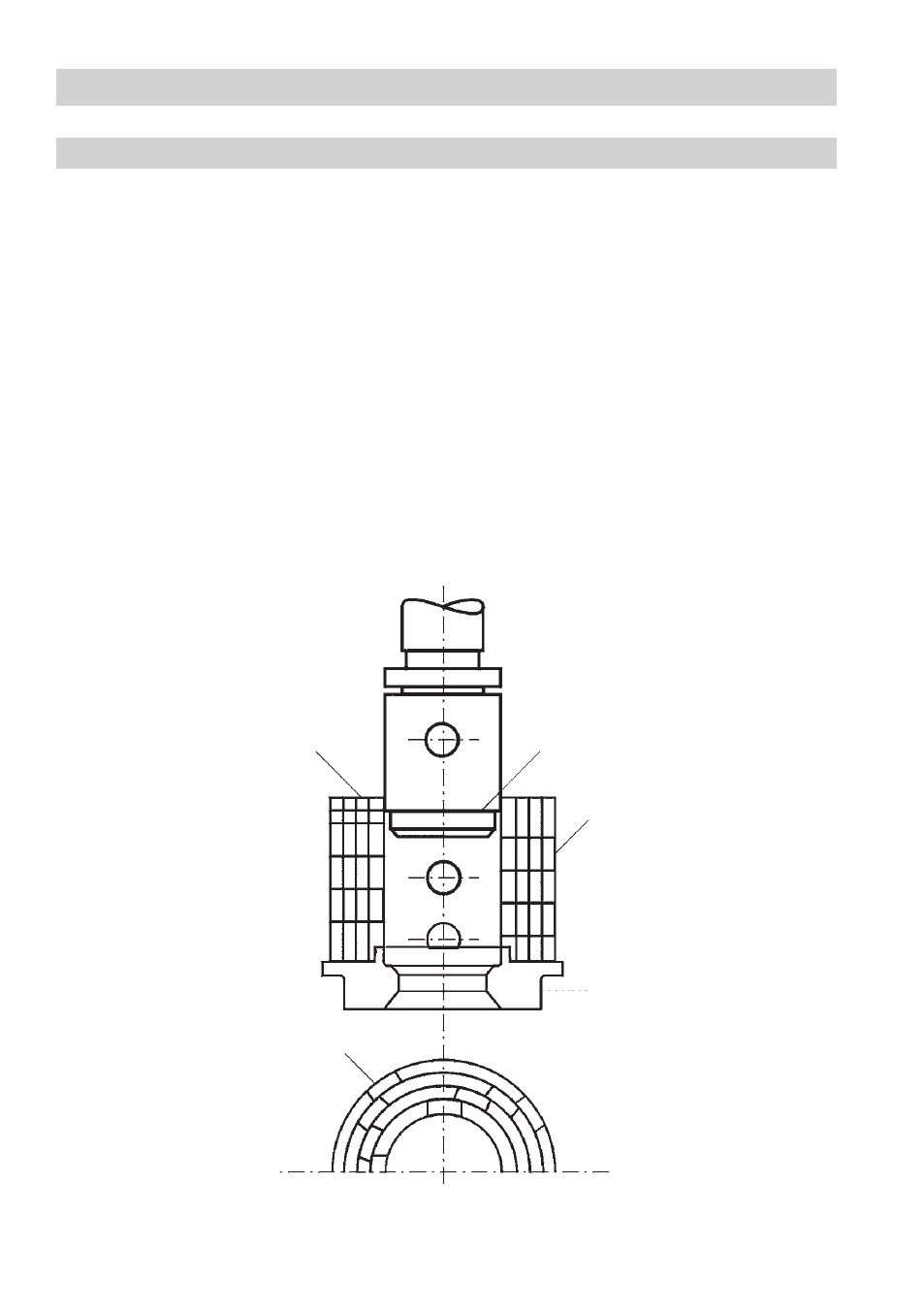

Установочные
пазы
Расширительне камеры.
(области вскипания)
Кольца смещены.
Седло
Отверстия втуки
(кольца не смещены)
Наконечник плунжера
Отверстия
Регулирующий клапан ZK 29: поперечное сечение радиально
перфорированной ступенчатой втулки
