Инструкция по эксплуатации Flowserve GB Dual Gas Barrier for Pumps
Страница 3
обвязки, может потребоваться другая ориентация сальника. Закрепите болтами
опорную плиту на корпусе подшипника.
2.3 Соберите насос, отрегулируйте подшипники, установите рабочее колесо,
подключите к насосу трубную обвязку. Подключенные трубопроводы не должны
передавать усилий на корпус насоса. Сочлените муфту для установки вала в
рабочее осевое положение.
2.4 Передвиньте уплотнение с установленной прокладкой уплотнительного кольца
корпуса до торца камеры уплотнения и затем равномерно затяните гайки сальника
крест-накрест. Не перетягивайте гайки сальника.
2.5 Затяните установочные винты на фланце патрона уплотнения. Рисунок 6.
2.6 Снимите монтажные скобы, отвернув винты с головкой торцовым ключом. Рисунок
7. Сохраните центрирующие лепестки и винты с головкой для использования в
будущем при выводе уплотнения из эксплуатации или при повторной установке
рабочего колеса насоса. См. раздел 5.
2.7 Убедитесь в свободном вращении вала, повернув его от руки.
2.8 Смонтируйте трубную обвязку уплотнения. См. раздел 3.
2.9 Перед пуском насоса прочтите раздел 4 - Рекомендации по эксплуатации.
3
Трубная обвязка
Двойное газовое уплотнение предназначено для работы в "сухом" режиме с подачей
чистого инертного газа (азота) или воздуха под давлением между двух уплотнений.
Сальник оснащен отверстием для подвода газа и дренажным отверстием.
3.1 Продуйте линию подвода затворного газа перед ее подключением к сальнику с
целью удаления посторонних материалов, которые могли попасть в линию.
3.2 Подключите линию подачи затворного газа к входному отверстию согласно рисунку
5. Манометр и регулятор, показанные на рис. 7 требуются для поддержания
давления затворного газа на 25 - 50 psig (2 - 4 бар) выше давления
уплотнения на вал. Оденьте полностью
собранный модуль уплотнения на вал (см.
рис. 2); при этом центрирующие штифты
должны быть обращены к корпусу
подшипника.
2.1.1 Дополнительная оснастка: Установка
втулки TARSEx
• Передвиньте уплотнение до упора в
кронштейн подшипника
• Очистите вал насоса от масла.
• Установите втулку TARSEx фрикционного
привода с уплотнительным кольцом 11A;
установите их у стопорной плиты RP, причем канавки на втулке должны быть
обращены к уплотнению. См. рис. 3.
Примечание: В некоторых случаях перед
установкой уплотнения на вал требуется
установить болты в сальник 1.
2.2 Установите опорную плиту насоса (камеру
уплотнения), рисунок 4. При
использовании стандартной схемы
расположите отверстие (А) для подвода
затворного газа в сальник согласно рис. 5
(оно должно находиться в положении "9
часов"), а заглушенное дренажное
отверстие (В) - в положении "6 часов". В
некоторых насосах, у которых корпус
подшипника мешает прокладке трубной
B
RP
11A
1
1
RP
B
11A
A
Barrier
Inlet
Port
Drain
Port
B
A
B
Barrier
Inlet
Port
Drain
Port
5
4
Отверстие
для
подвода
затворного
газа

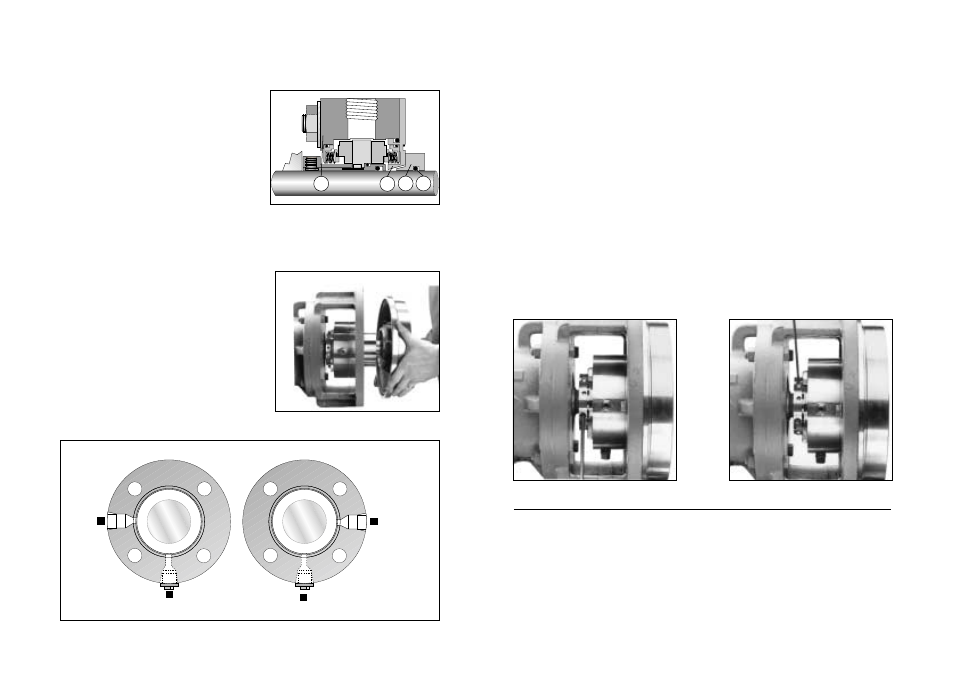

Установка втулки TARSEx
(дополнительная оснастка)
Рисунок 3
Дренажное
отверстие
Дренажное
отверстие
Нормальная установка
Вариант установкиA
Установка опорной плиты насоса
Рисунок 4
Положение входного отверстия сальника Рисунок 5
Затягивание установочных
винтов на ведущем фланце
Рисунок 6
Снятие центрирующих штифтов
Рисунок 7
