Инструкция по эксплуатации ESI Juli@
Страница 5

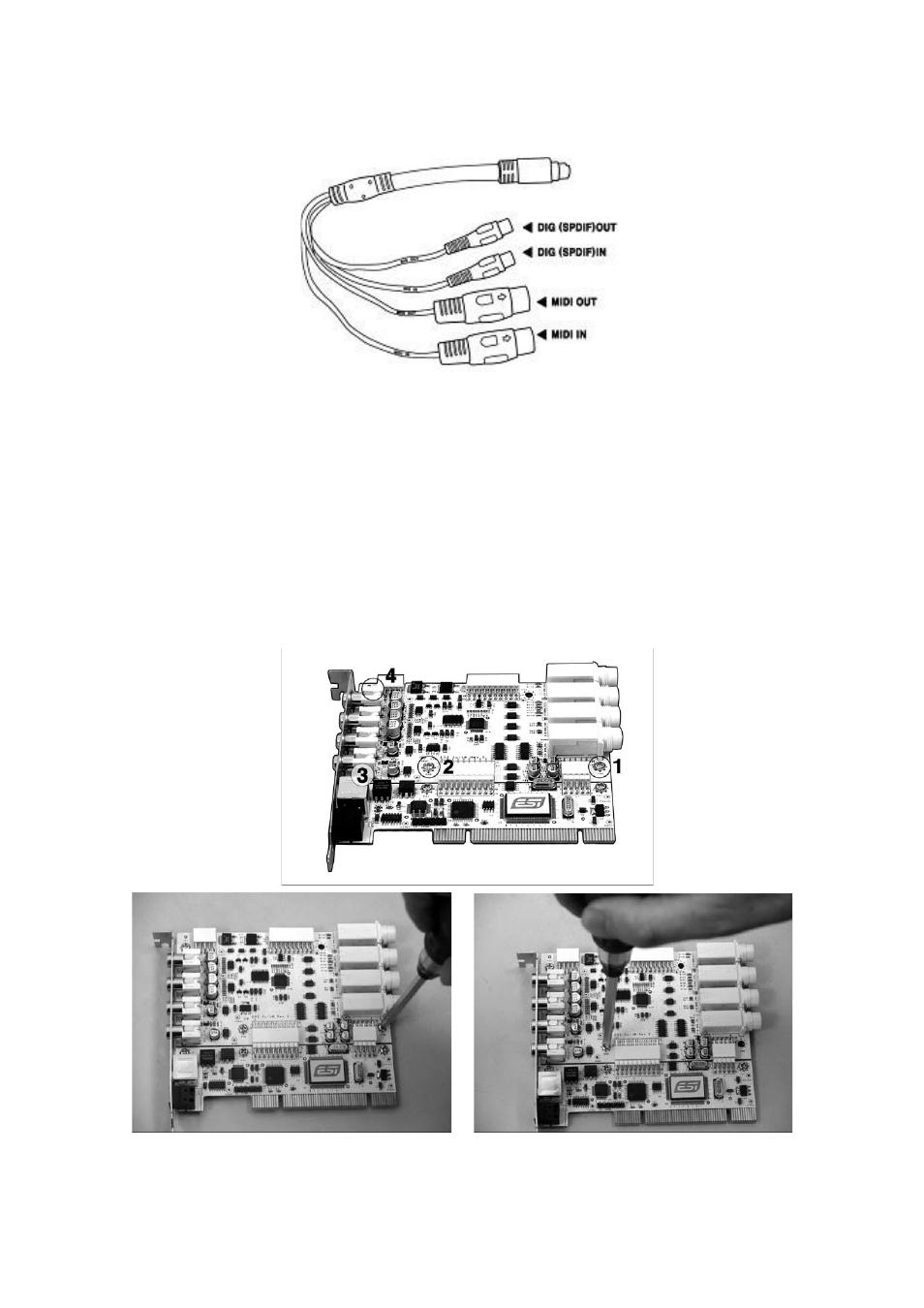

5. Breakout-кабель Juli@
PCI карта Juli@ поставляется со специальным коммутационным кабелем.
Этот кабель обеспечивает ввод/вывод сигнала в формате 24бит/192кГц через коаксиальный цифровой
вход/выход и 16 каналов для MIDI-событий, передаваемых через MIDI-порт. Этот цифровой
коаксиальный стерео-вход/выход используется как каналы 3/4, обозначенные в аудиоприложении
как ‘Juli@ 3/4’. Максимальная частота дискретизации цифрового сигнала поддерживается вплоть
до 192кГц.
* СОВЕТ. Как перемонтировать карту-модуль с разными типами разъемов?
Следующие иллюстрации подробно описывают процесс замены (поворота) карты из положения
активных разъемов RCA на TRS.
Производите эту процедуру только до установки и использования карты.
(оба типа разъемов не могут быть использованы одновременно).
1. Вначале ослабьте и извлеките 4 крепежных болтика, как показано на иллюстрациях.
рис. 1
рис. 2
3
