102
Installation
Såväl den elektriska som den mekaniska installationen
skall utföras av kvalificerad personal
Minsta tillåtna avstånd mellan kokkärlens stödyta på
spishällen och köksfläktes underkant är 50cm om det är
frågan om en elektrisk spis och 65cm om det är frågan om
gasspis eller kombinerad gashäll.
Om spishällens instruktioner anger ett större avstånd skall
detta respekteras.
Elektrisk anslutning
Nätspänningen skall överensstämma med den angivna
spänningen på märkplåten som sitter på fläktens insida.
Produkten är avsedd för direktanslutning och därför skall en
tvåpolig typgodkänd strömbrytare appliceras som garanterar
en fullkomlig frånkoppling från nätet i samband med
överspänningsklass III, i enlighet med
installationsbestämmelserna.
VARNING! Detalj B (fixeringsbygel - Fig. 1), är försedd
med en ledning (gul-grön) som skall anslutas med
hemmets elektriska jordanläggning. Fig. 4
Varning! Byte av anslutningskabeln skall utföras av
auktoriserad servicetekniker.
Montering
Denna typ av fläkt skall fixeras i taket.
Fläkten är utrustad med fixeringspluggar som passar de flesta
typer av väggar/tak. Det är under alla händelser nödvändigt
att rådfråga en kvalificerad fackman för att förvissa sig om att
materialen är lämpade för den aktuella typen av vägg/tak.
Väggen/taket skall vara tillräckligt hållfast för att bära upp
fläktens vikt.
Vissa av modellerna SAKNAR paneler (Version Utan
Paneler) i syftet att möjliggöra en kundanpassning av
produkten.
Varning!: De material som används för att bekläda
versionen Utan Paneler måste uppfylla kraven i den
europeiska standarden EN 60335-1 gällande
hushållsapparater och liknande bruksföremål samt
standarden EN 60335-2-31 gällande särskilda fodringar på
spisfläktar.
Elica S.p.A. frånsäger sig allt ansvar för eventuella skador
på grund av att material som inte uppfyller ovan nämnda
krav använts.
Varning!: Anslut inte apparaten till elnätet innan
installationen av fläkten och panelerna är helt slutförd.
På de första sidorna i denna handbok hittar ni tekniska
ritningar som anger korrekta dimensioner och fixeringspunkter
för panelerna.
Fig. 18-19
Beskrivning av fläkten
Fig. 1
A. Skydd
B. Takupphängningsbygel
C. Fläktens dragbultar
D. Dekorativt lock
E. Anslutningsdosa för elnätet
F. Anslutningskabel
G. Halogenlampor
H. Aktivt kolfilter
I. Fettfilter av metall
J. Panel.
K. Sidolampa

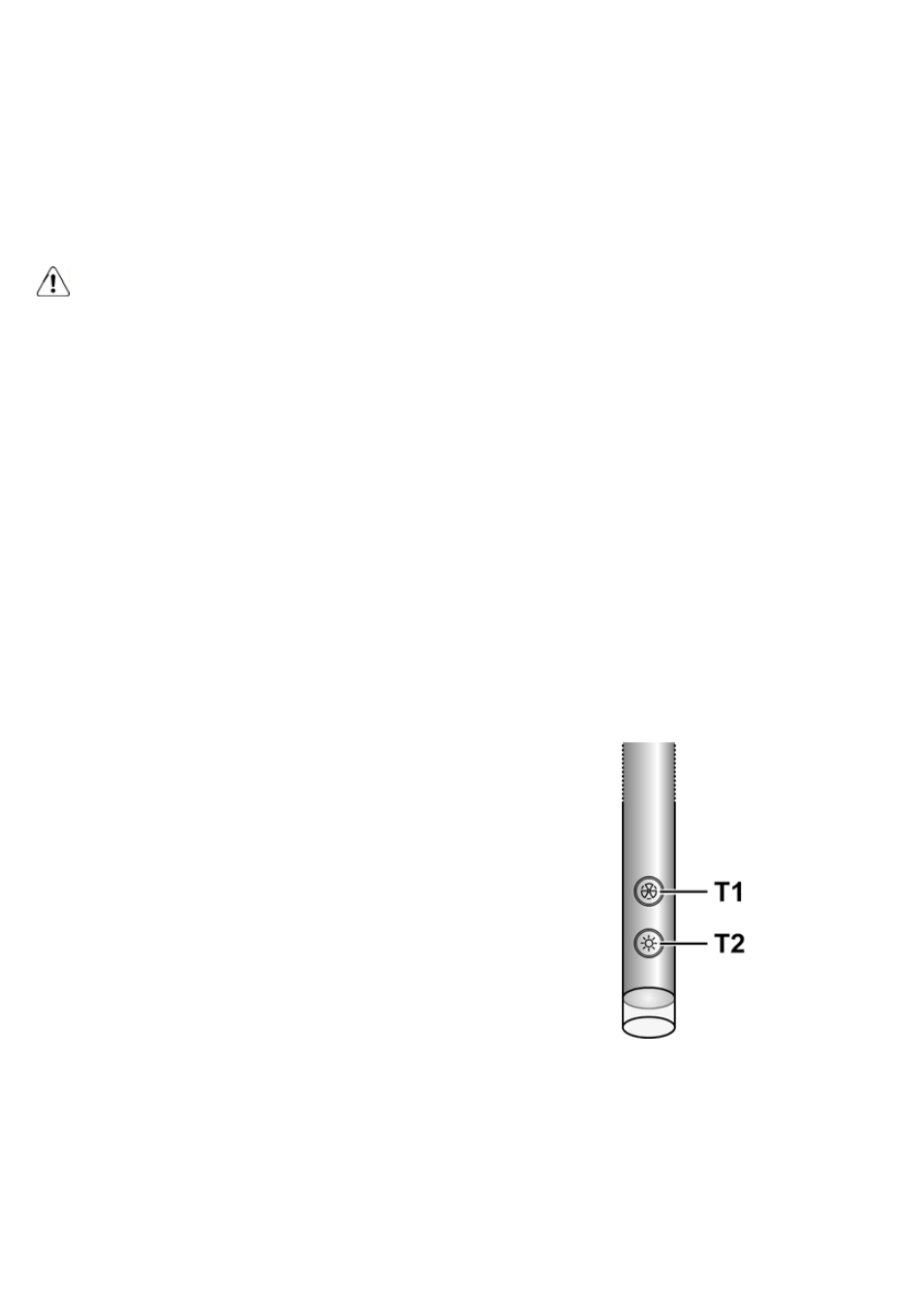

L. Manöverstag
Varning! Det medlevererade manöverstaget skall
installeras sist, innan fläkten ansluts till elnätet.
Sätt manöverstaget i det härför avsedda sätet (se
ritningarna i början av detta häfte – fixering genom
fasttryckning, fästanordningens kopplingsriktning är
obligatorisk).
Funktion
Använd en högre hastighet om matoset är mycket
koncentrerat. Vi rekommenderar att starta luftevakueringen 5
minuter innan matlagningen inleds och låta den fungera i
cirka 15 minuter efter avslutad matlagning.
Fläkten är utrustad med en "TOUCH"-anordning för kontroll
av belysning och hastighet.
Läs noga instruktionerna nedan för en korrekt användning.
Fläkten kan styras med en fjärrkontroll vilken beställs som
extra utrustning (se paragrafen gällande fjärrkontrollens
funktion).
Automatisk påslagningsfunktion
Fläkten är utrustad med en temperaturgivare som startar
motorn med utsugningshastighet (effekt) 1 i det fall
lufttemperaturen i området intill fläkten överskrider 70°C.
Kunden kan under alla händelser stänga av eller ändra
utsugningshastigheten (effekten) (se paragrafen “Kontroll av
utsugningshastigheten (effekten)”).
