РУКОВОДСТВО
D3655 -RU 3

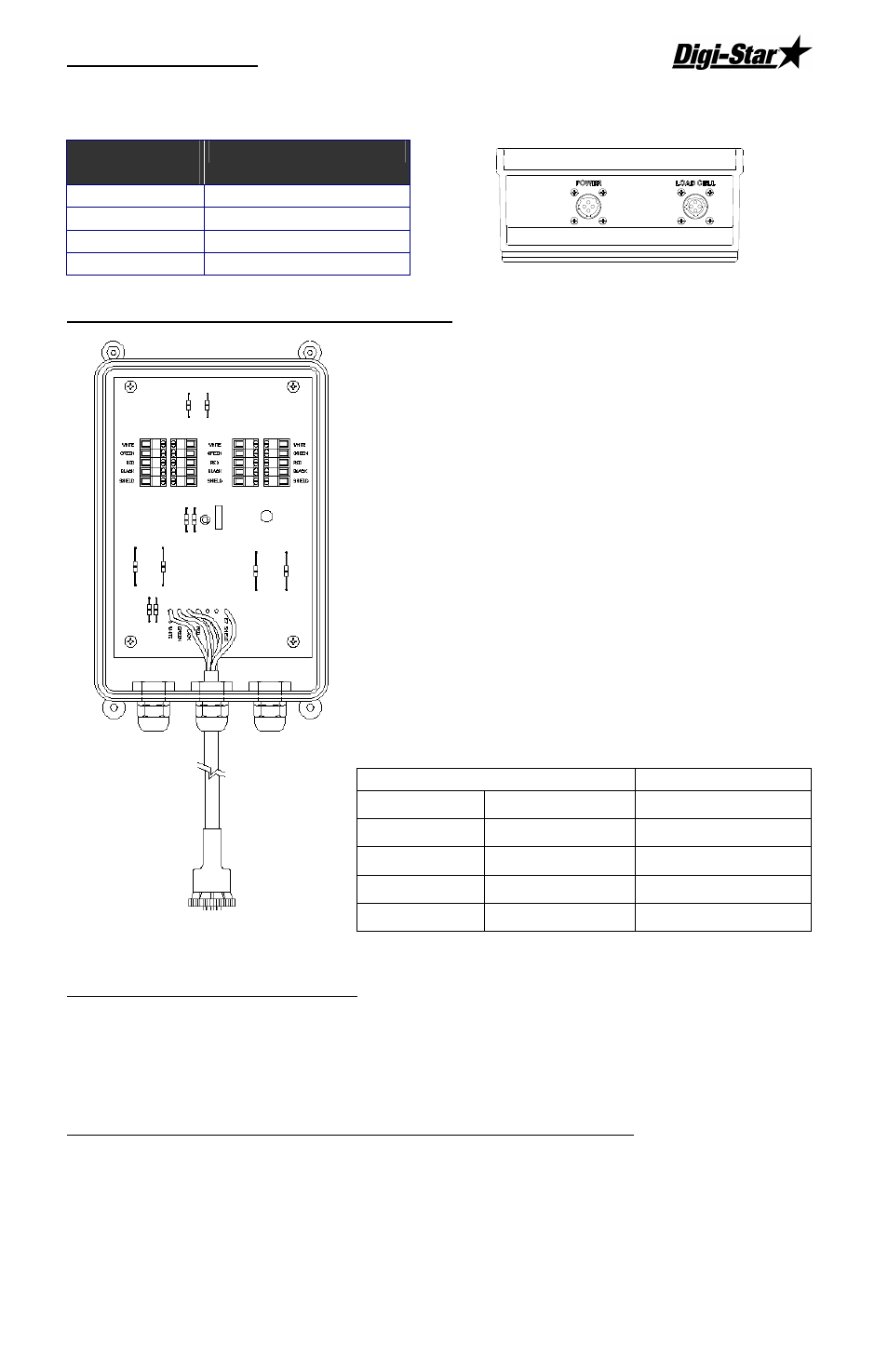

Подсоединение DIGI-STAR кабеля питания Нижняя панель весового индикатора
Цвет
провода Функция
Красный Батарея (+12Vdc)
Чёрный Масса
Оранжевый Не используется
Синий Не используется
Подлючение датчиков веса
Весовой индикатор работает с датчиками веса,
основанными на принципе растяжных весовых
пластин. Система взвешивания поставляется в
комплекте с соединительным кабелем между
индикатором и распределительным щитком
датчиков веса. От распределительного щитка
кабели расходятся к датчикам веса. Возможна
поставка различных кабельных удлинителей.
Соединительный кабель от распределительного
щитка подсоединяется к разъёму LOAD CELL на
нижней панели индикатора. Подсоедините
кабельную проводку от датчиков веса в
распределительном щитке, как показано на схеме
слева.
Используйте схему цветных кабелей для
правильного подсоединения.
Цвет клемм Описание
WHITE Белый Сигнал +
GREEN Зелёный Сигнал -
RED Красный Питание +
BLACK Чёрный Масса
SHIELD Защита Защита
Другие датчики веса
В том случае, если Вы используете не те датчики веса, которые поставлены в
комплекте, Вам следует калибрировать индикатор, для чего используйте
руководство для конфигурации и калибровки (см. стр. 10-11) или свяжитесь с
техническим консультантом компании Digi-Star по тел. (920) 563-9700.
Система защиты от поражения молнией
При использовании стационарной системы взвешивания, рекомендуется
применение системы защиты от поражения молнией, гарантирующие достаточное
заземление. Система гарантирует защиту взвешивающего устройства от
поражений молний. Более подробную информацию касательно Digi-Star F3050-
formulier вы сможете получить у наших дилеров.
