Cybex FT-360S Functional Trainer Owner’s Manual
Сборка
Стр. 6-4
Установка подкладок
ВНИМАНИЕ: Соблюдайте крайнюю осторожность при установке подкладок. Несоблюдение
данного правила может стать причиной травмы.
ПРИМЕЧАНИЕ: В перемещении тренажера FT-360S с транспортировочного поддона
должно участвовать не менее двух человек.
1.
Снятие тренажера FT-360S с транспортировочного
поддона (см. шаги 1A - 1C и Рисунок 1).
Извлеките четыре болта, которыми тренажер
A.
FT-360S закреплен на транспортировочном
поддоне. См. Рисунок 1.
Осторожно приподнимите тренажер FT-360S
B.
и снимите его с транспортировочного поддона
(взявшись за него с обоих концов, по одному
человеку с каждой стороны).
Разместите тренажер FT-360S на месте его
C.
предполагаемого использования.
2.
Установка подкладок на опоры (см. шаги 2A - 2D
и Рисунок 2).
Приготовьте четыре подкладки 2,00 x 5,25 (#97)
A.
и две опоры (#103).
Уложите одну из опор (#103) нижней стороной кверху.
B.
См. Рисунок 2.
Удалите клейкие уплотнители из двух подкладок и установите
C.
подкладки 2,00 x 5,25 (#97), как показано на Рисунке 2.
Повторите шаги A - C с другой опорой.
D.
3.
Установка подкладок на раму (см. шаги 3A - 3E и Рисунок 3).
Приготовьте четыре подкладки 3,00 x 5,00 (#98).
A.
Осторожно наклоните тренажер FT-360S вперед (не более
B.
чем на 30 градусов), ровно настолько, чтобы можно было
установить подкладки. См. Рисунок 3 на следующей странице.
В то время как один человек будет удерживать тренажер FT-360S в наклонном положении, удалите
C.
уплотнители из двух подкладок и установите подкладки 3,00 x 5,00 (#98) на раму, как показано на
Рисунке 3, после чего осторожно опустите тренажер FT-360S.
Осторожно наклоните тренажер FT-360S назад (не более чем на 30 градусов), ровно настолько,
D.
чтобы обеспечить достаточное пространство для установки двух подкладок.
Повторите шаг 3C.
E.

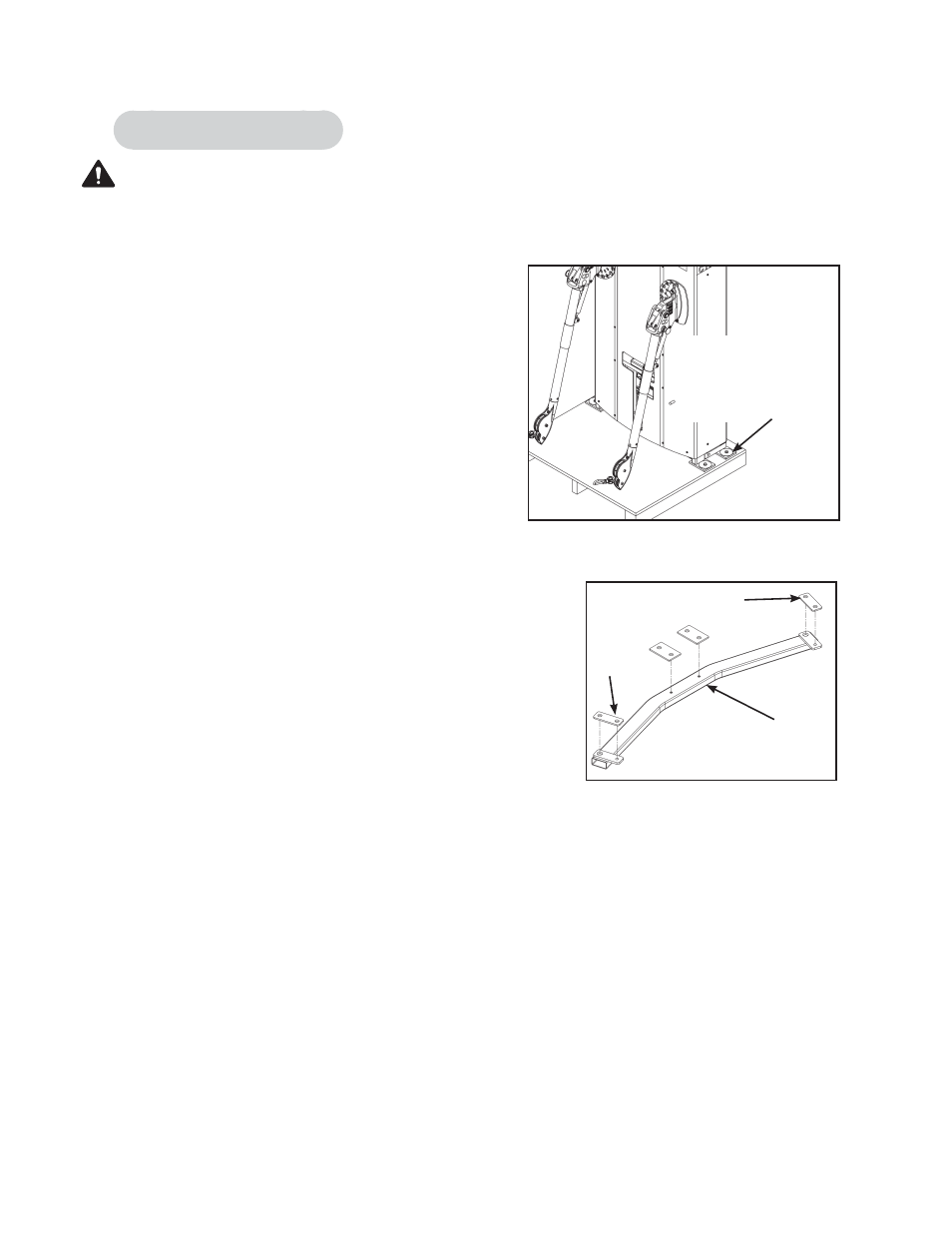

Рисунок 1
Извлеките (4) болта,
которыми тренажер
FT-360S закреплен на
транспортировочном
поддоне
103
97
97
Рисунок 2
