8
C. Разрежьте транспортировочную стяжку, которой зафиксировано
верхнее отягощение.
D. Вращая кулачок, отсоедините от него ремень стойки с
отягощениями (путем ослабления двух стопорных винтов
на зажимной планке ремня с помощью 7/32-дюймового
шестигранного торцевого гаечного ключа). См. Рисунок 1.
E. Найдите кронштейн натяжного ролика (находится рядом с
кулчачком). См. Рисунок 2.
F. Удалите болт, шайбу и шестигранную гайку, которыми натяжной
ролик закреплен на кронштейне.
G. Извлеките натяжной ролик из кронштейна.
H. Удалите один из двух винтов BHSCS (винты с круглой головкой под торцевой ключ),
которыми закреплена поворотная ось. См. Рисунок 3.
I. Осторожно извлеките поворотную ось и ось натяжного блока. См. Рисунок 3.
ПРИМЕЧАНИЕ: При извлечении оси будьте предельно
осторожны, чтобы не повредить резьбу.
J. Вместе с помощником осторожно удалите шесть винтов BHSCS,
которыми закреплены две половины рамы. См. Рисунок 4.
K. Осторожно перенесите каждую из половин через дверной
проем к выбранному для размещения тренажера месту.
L. Вместе с помощником аккуратно скрепите половины рамы
шестью винтами BHSCS, которые были извлечены при
выполнении шага 4J. См. Рисунок 4.
M. Аккуратно закрепите ось натяжного блока с помощью
поворотной оси и винтов BHSCS, которые были извлечены
при выполнении шагов 4H и 4I. См. Рисунок 3.
N. Повторно закрепите натяжной ролик/трос (снятый при
выполнении шагов 4F и 4G) на кронштейне натяжного ролика.
O. Убедитесь в том, что оба троса протянуты надлежащим
образом.
P. Закрепите ремень стойки с отягощениями (отсоединенный
при выполнении шага 4D) на зажимной планке ремня
кулачка. См. Рисунок 1.
Q. Далее перейдите к шагу 5C.
5. Удалите транспортировочные опоры и снимите задние
защитные кожухи.
A. Осторожно снимите все (стандартные) конические опоры
для транспортировки с помощью 3/4-дюймовой головки
или гаечного ключа.
B. Разрежьте транспортировочную стяжку, которой
зафиксировано верхнее отягощение.
C. Осторожно установите резиновые подкладки (поставляемые
в комплекте с тренажером) под каждую стойку основной рамы.
D. Приподнимите верхнее отягощение и настройте регулятор нагрузки на значение 15 lbs (15 фунтов) для обеих
сторон (по три отягощения с каждой стороны).
E. Извлеките три винта с крестообразным шлицем, крепящих верхний (задний) защитный кожух,
и аккуратно снимите кожух. См. Рисунок 5.

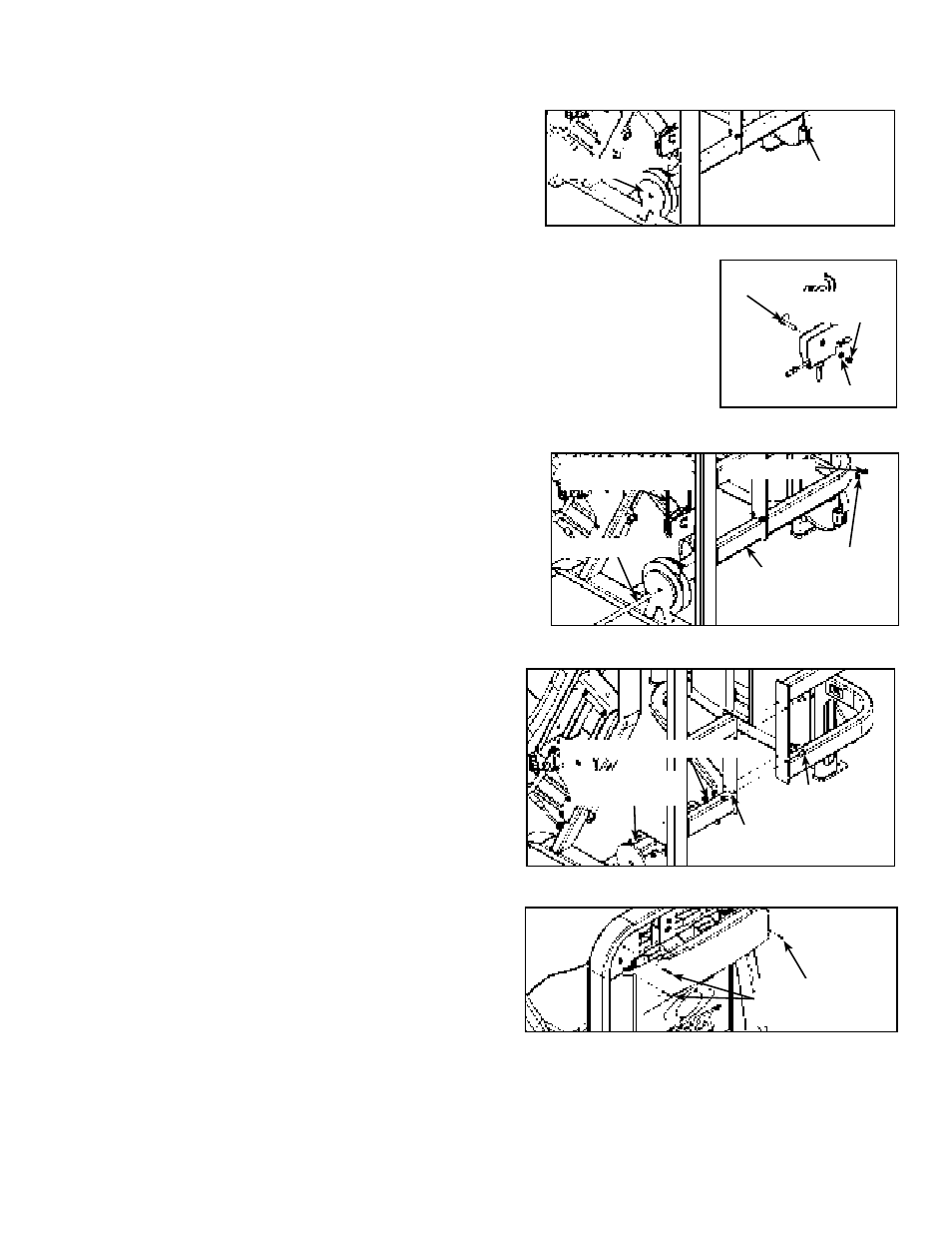

Рисунок 2
Рисунок 3
Рисунок 4
Рисунок 5
Винт BHSCS
Поворотная ось
Шайба
Ось натяжного
блока
Натяжной ролик/
трос
Шайба
Винты BHSCS
(4 шт.)
Нейлоновая
контргайка (4)
Нейлоновая контргайка (2)
Винты BHSCS
(2 шт.)
Винт с
крестообразным
шлицем (3)
Нейлоновая
контргайка
Рисунок 1
Кулачок Стопорные
винты
Болт кулачка
