11

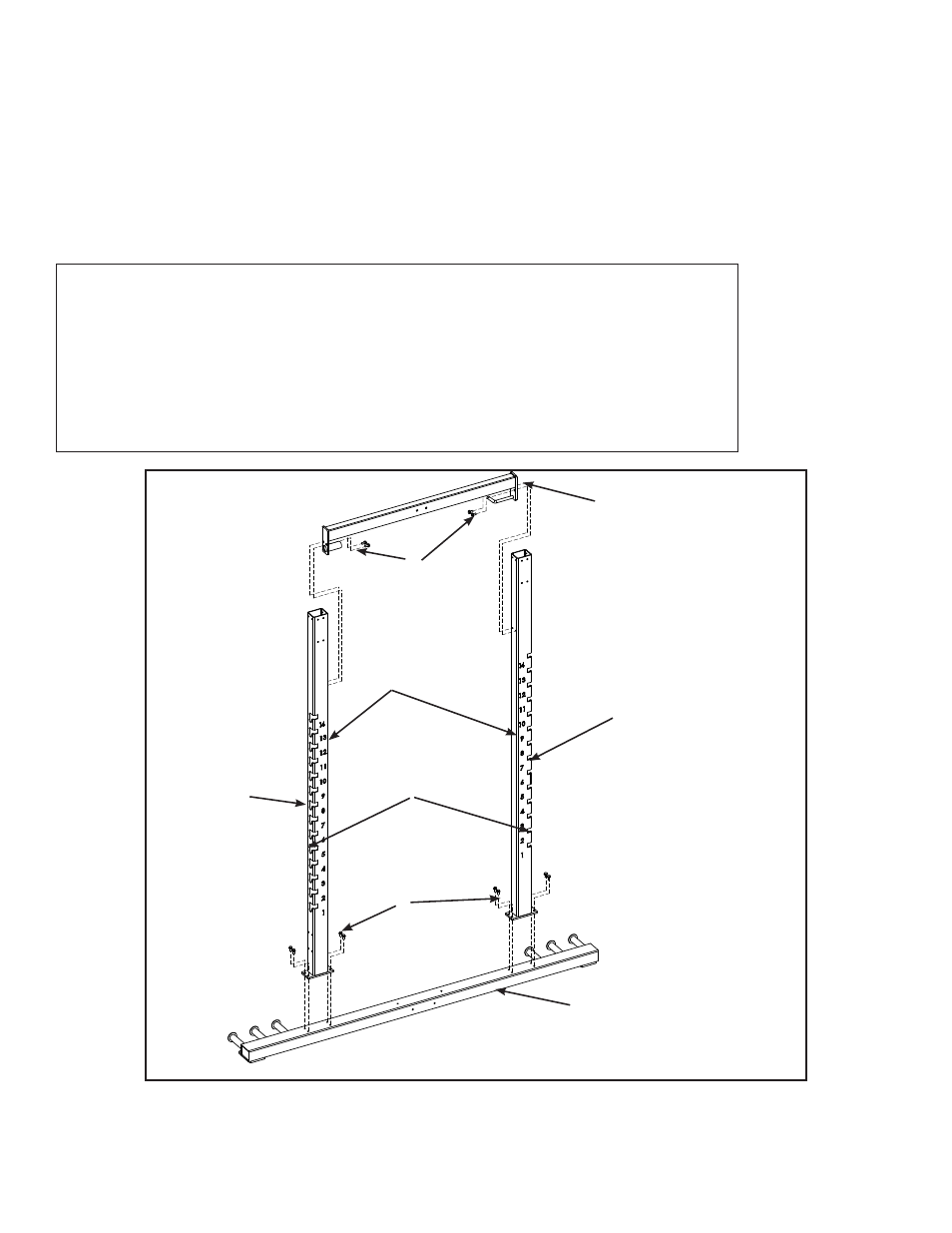

Соберите раму
1. Сборку стойки следует осуществлять на месте ее предстоящего использования. См.
приводимые далее описания шагов и схемы.
2. Закрепите две вертикальные полые стойки на нижней полой стойке. Обратите внимание
на расположение вертикальных полых стоек.
3. Установите боковую полую поперечину.
A. Винт с шестигранной головкой и насечкой 0,375-16 X 0,75 (54), JC701115
B. Черная вставка (16), PP080221
C. Переставляемая страховочная подставка (правая) (1), 19240-100
D. Переставляемая страховочная подставка (левая) (1), 19240-101
E. Нейлоновая контргайка .375-16 (8), HN704901
F. Замок грифа, правый (1), 19220-100
G. Замок грифа, левый (1), 19220-101
H. HHCS .375-16 x 2.75 (8), HC701232
Боковая полая
поперечина
Прорези
Прорези
Нижняя полая
стойка
Вертикальная
полая стойка
Цифрами
внутрь
A
(4x)
A
(8x)
