История сигналов аварии и предупреждений – Инструкция по эксплуатации Basler Electric IDP-1200
Страница 29
9437273990 Вер C1
21

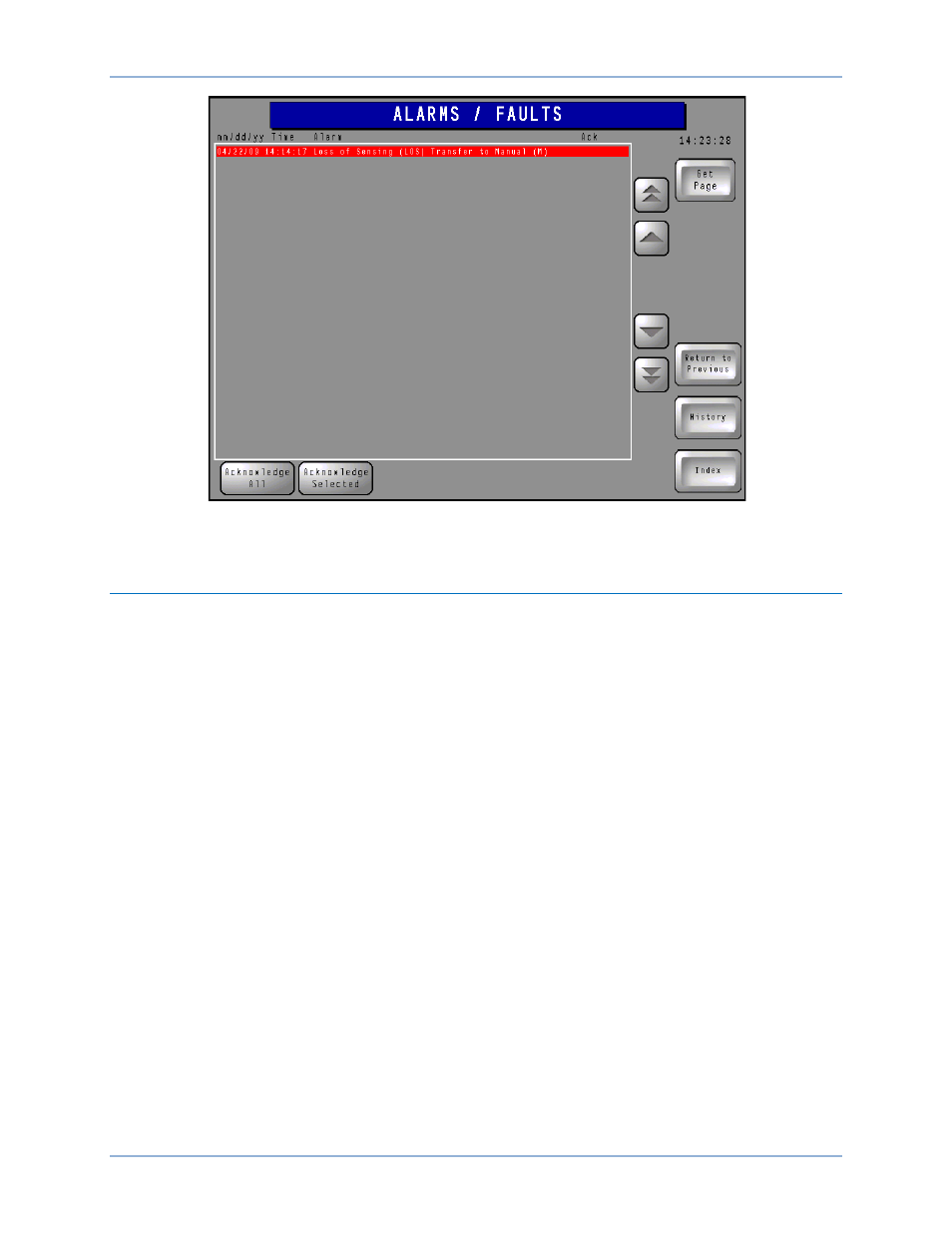

Рисунок 20. Экран активных сигналов аварии и предупреждения
История сигналов аварии и предупреждений
Данный экран (Рисунок 21) отображает все подтвержденные аварийные и предупредительные
сигналы. Активные сигналы отображаются как белый текст на красном фоне. Подтвержденные но
не удаленные сигналы отображаются как желтый текст на черном фоне. Удаленные сигналы
отображаются как красный текст на белом фоне. Клавиши прокрутки предназначены для
перемещения вверх и вниз по списку сигналов. Каждый сигнал может быть отдельно подтвержден
или удален путем его выделения и нажатия соответствующей кнопки. Также подтверждены или
удалены могут быть сразу все сигналы из списка. Кнопка копирования на USB копирует весь
список сигналов на USB носитель в csv формате. Кнопка «История» обеспечивает доступ к экрану
«Активные сигналы авария и предепреждений».
IDP-1200
IDP-
1200 Работа с ECS2100 и ECS/RW
