Инструкция по эксплуатации Basler Electric IDP-800
Страница 56
50
9437673990 Ред. F1

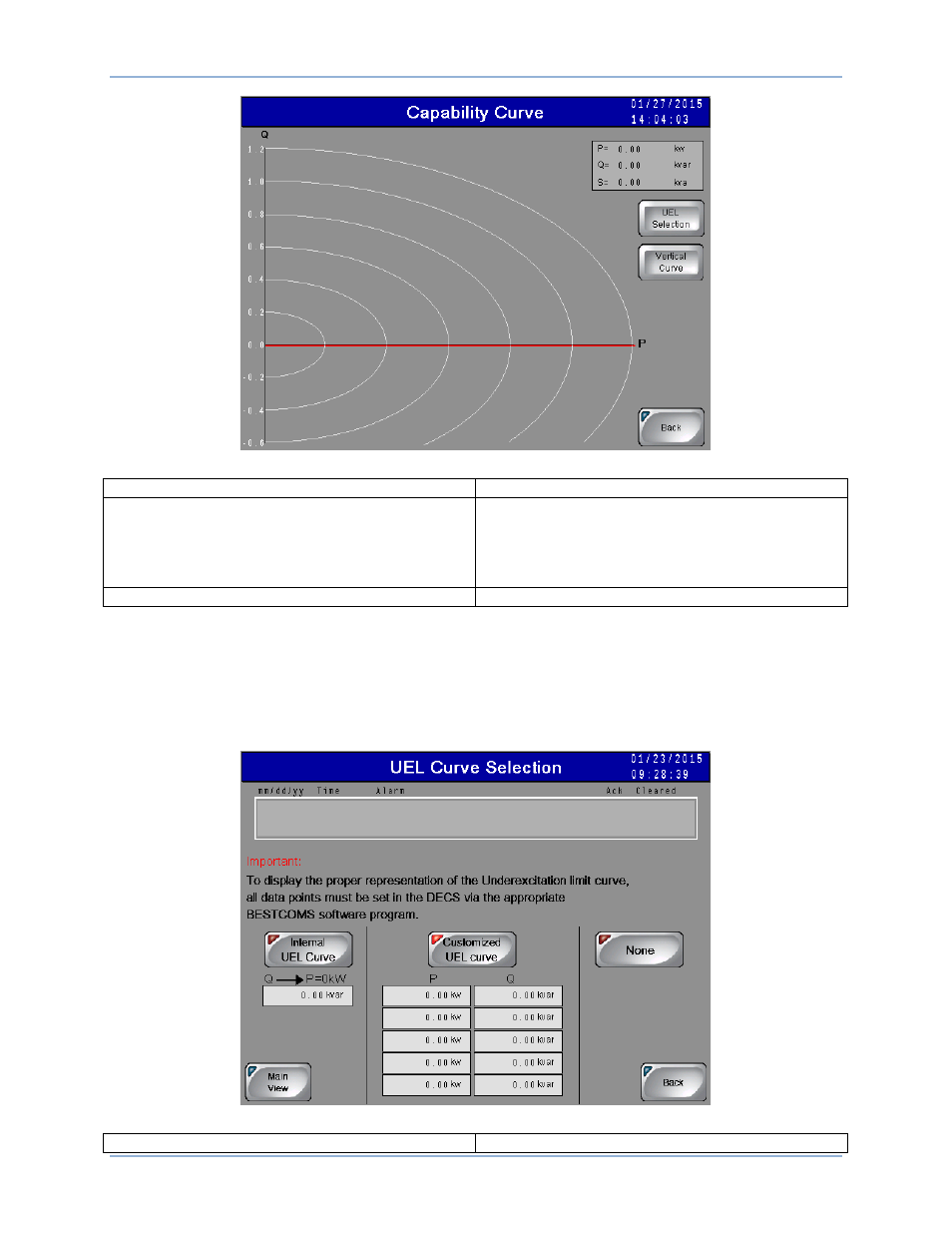

Рис. 40. Экран кривой мощностей
Capability Curve
Кривая мощности
P= 0.00 kw
Q=0.00 kvar
S= 0.00 kva
UEL Selection
Vertical Curve
P= 0,00 кВт
Q=0,00 кВАр
S=0,00 кВА
Выбор UEL
Вертикальная кривая
Back
Назад
Для выбора графика кривой ограничителя недовозбуждения (UEL) необходимо нажать кнопку
«Выбор UEL» для доступа к экрану «Выбор кривой UEL» (Рис. 41). На нем может выбираться
внутренняя кривая DECS UEL или же выбираться и настраиваться пользовательская,
трехточечная, четырехточечная или пятиточечная кривая. Точки кривой UEL должны выбираться
с использованием программы BESTCOMSPlus® для обеспечения их точного отображения на
панели IDP-800. Нажатие кнопки «Не отображать» отключает отображение кривых UEL.
Рис. 41. Экран выбора кривой UEL
UEL Curve Selection
Выбор кривой UEL
Управление панелью IDP-800-C
IDP-800
