Страница 45

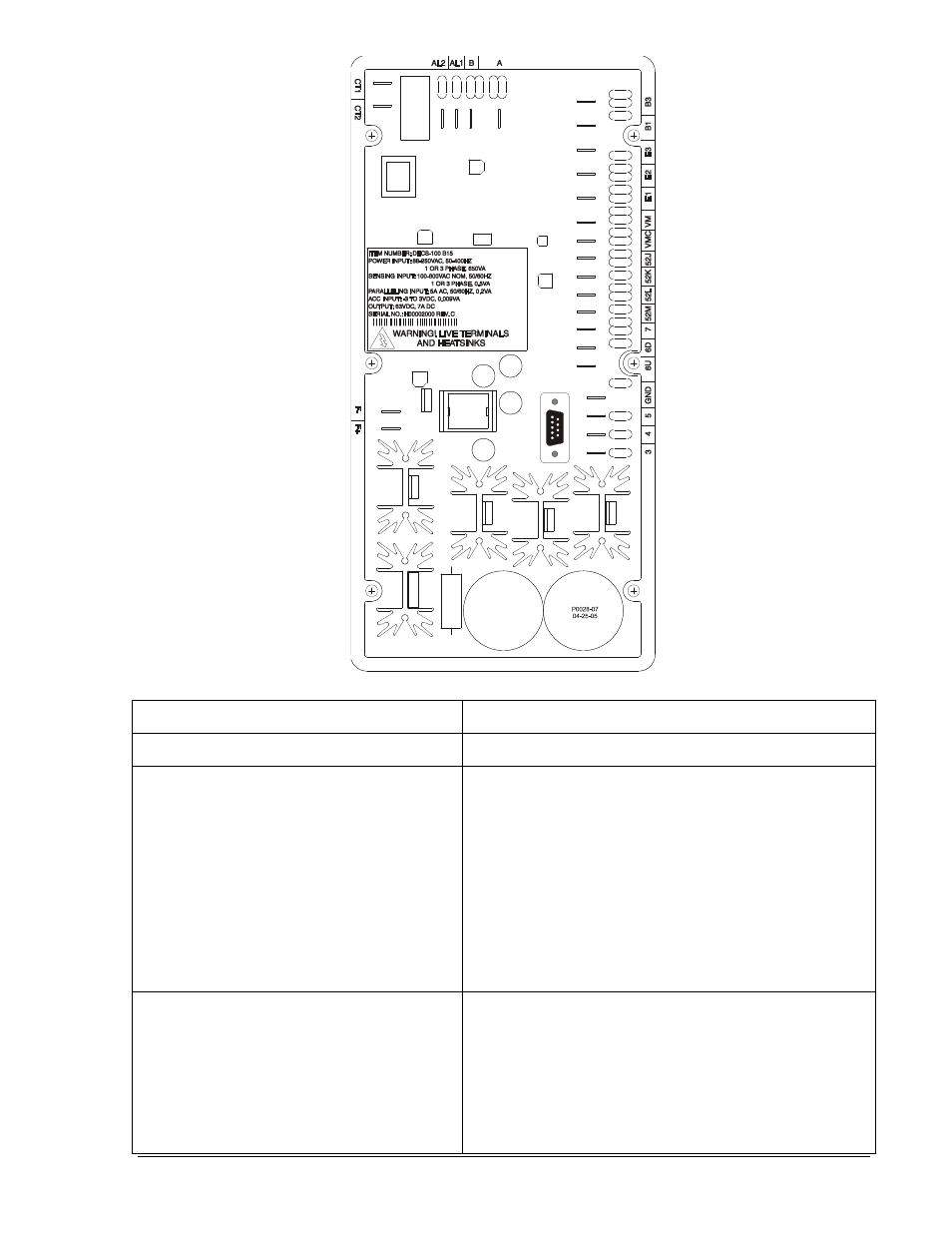

Рис. 4-3. Клеммы DECS-100
AL2
AL1
AL2
AL1
CT1
CT2
CT1
CT2
GND
6U
6D
52M
52L
52K
52J
VMC
VM
E1
E2
E3
B1
B3
GND
6U
6D
52M
52L
52K
52J
VMC
VM
E1
E2
E3
B1
B3
ITEM NUMBER: DECS-100 B15
POWER INPUT: 88-250VAC, 50-400HZ
1 OR 3 PHASE, 650VA
SENSING INPUT: 100-600VAC NOM, 50/60HZ
1 OH 3 PHASE, 0.5VA
PARALLELING INPUT: 5A AC, 50/60HZ, 0.2VA
ACC INPUT: -3 TO 3VDC, 0.009VA
OUTPUT: 63VDC, 7A DC
SERIAL NO.: H00002000 REV. C
WARNING! LIVE TERMINALS\AND HEATSINKS
ИЗДЕЛИЕ №: DECS-100 B15
НАПРЯЖЕНИЕ НА ВХОДЕ: 88-250 В перем. тока, 50-400 Гц
1 или 3 ФАЗЫ, 650 ВА
ВХОД СЧИТАННОГО ЗНАЧЕНИЯ: 100-600 В перем. тока
(НОМИНАЛ), 50/60 Гц
1 или 3 ФАЗЫ, 0,5 ВА
РАСПАРАЛЛЕЛИВАНИЕ ВХОДОВ: 5 А перем. тока,
50/60
Гц, 0,2 ВА
ВХОД ПОСТ. ТОКА: ОТ -3 ДО 3 В пост. тока, 0,009 ВА
ВЫХОД: 63 В пост. тока, 7 А пост. тока
9287573991 ред. M
DECS-
100. Установка
4-5
