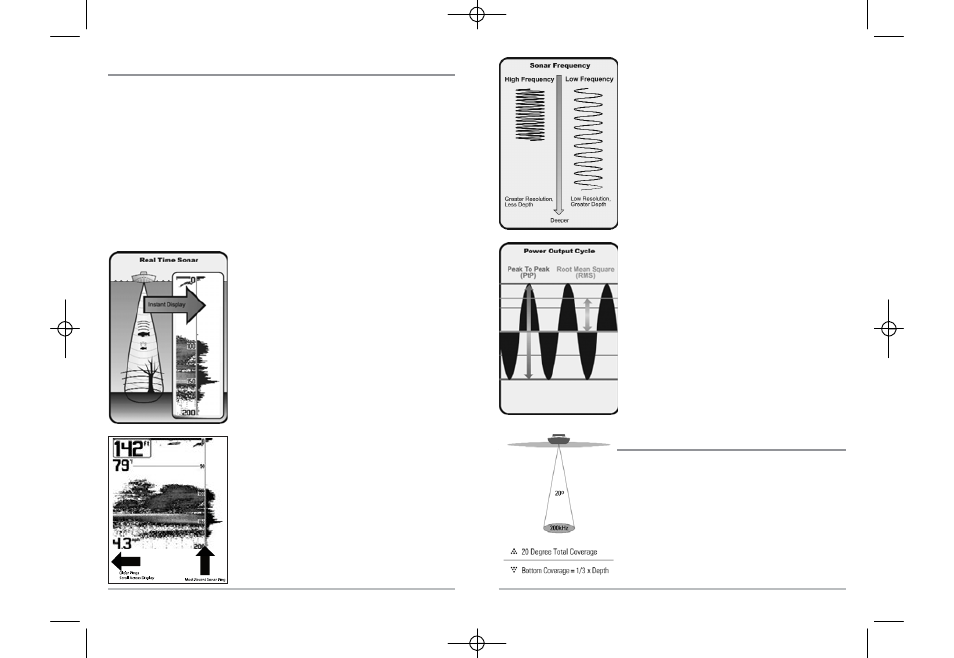

Как работает сонар
Технология сонара основана на отражении звуковых волн. Рыболовная система 700
серии использует сонар (гидролокатор/эхолот), чтобы обнаружить и определить
подводные структуры, контур дна и его тип, а также определить глубину прямо под
датчиком.
Сонар использует звуковые волны для определения присутствия и местоположения
подводных объектов. Время между передачей сигнала и получением эха может
быть использовано для определения расстояния до объекта. Анализируя сигнал,
можно получить информацию о местоположении объекта, его размере или
расположении подводных объектов.
Звуковая волна способна пройти от поверхности до глубины 70 м и вернуться
назад менее чем за 1 секунду. Поэтому ваша лодка не может «обогнать» сигнал.
Сонарные сигналы, сгенерированные на более
высокой частоте (455 kHz) имеют преимущество –
они позволяют оперировать с более высоким
разрешением, хотя расстояние (глубина), которое
может пройти более высокочастотные сигнал,
сравнительно небольшое. Высокая частота (200 kHz)
показывает хороший баланс между глубиной и
разрешением. Низкочастотные (83 kHz) сигналы
могут пройти большее расстояние, но информация от
них более «бедная».
Слово Сонар (SONAR) образовано из нескольких
английских слов SOund и NAvigation Ranging.
Сонар использует звуковые импульсы, которые
распространяются в плотной среде воды и имеют
вид конусов.
Звуковой сигнал «эхо» отражается от дна и
погруженных объектов в воде, таких как рыба.
Возвращенный сигнал отображается на дисплее
Вашего эхолота. Во время приема нового «эха»,
старая информация смещается к краю дисплея,
создавая эффект непрерывного движения.
Эхолот последовательно выводит на экран
информацию, что позволяет легко
интерпретировать глубину, рыбу и подводные
объекты.
Существует два метода оценки выходной
мощности датчика сонара:
• Среднеквадратичный (RMS).
• Пиковый
(PtP).
При большей выходной мощности возрастает
способность обнаружения меньших целей на
больших расстояниях, преодоления шумов, выше
скорость и глубина проникновения сигнала.
Однолучевой датчик сонара
Ваш эхолот 100 Series™ оборудован однолучевым
датчиком сонара 20° с частотой 200 kHz. Луч 20°
фокусируется на дне для прорисовки подводных
структур, водорослей и рыбы.
