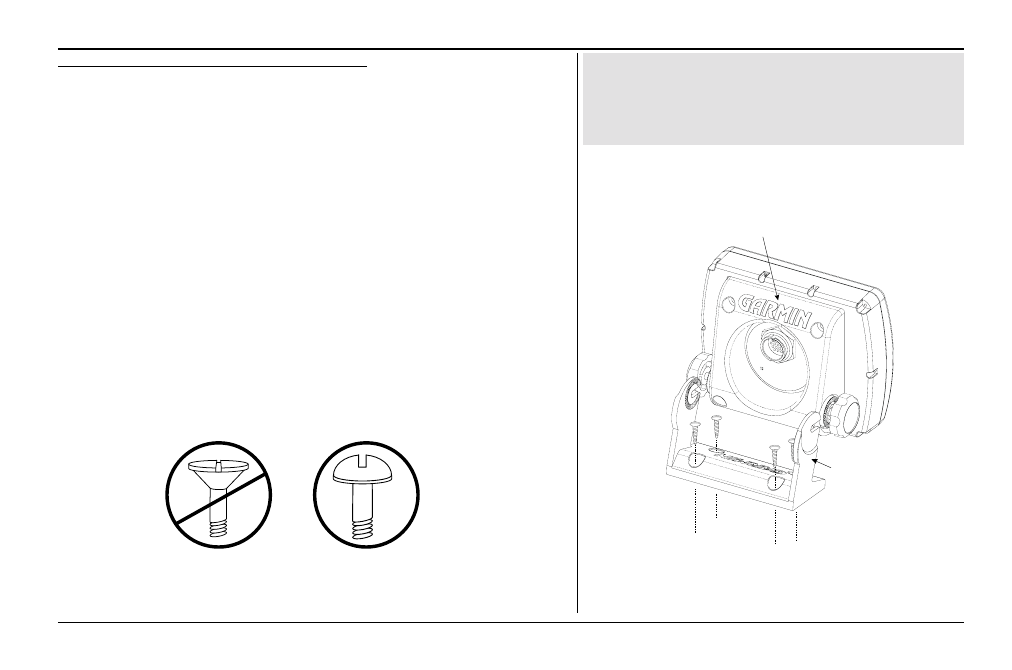

Установка экранного блока (на плоскости)
Рыбоискатель «Fishfinder 160 Blue» может быть установлен на любую плоскую поверхность
при помощи штатива, входящего в стандартный комплект поставки.
Установка экранного блока на плоскости:
1.
Выберите место для установки штатива. Позади устанавливаемого экранного блока
должно оставаться не менее 5 см свободного пространства для разводки кабелей.
2.
Разметить 4 отверстия под крепежные шурупы.
3.
Высверлить отверстия под крепежные шурупы.
4.
При помощи этих шурупов (в комплект не входят) укрепить штатив на поверхности.
5.
Заведите экранный блок в прорези проушин штатива.
6.
Затяните поворотные гайки и укрепите экранный блок в проушинах штатива.
СОВЕТ:
Крепления штатива рассчитаны на использование шурупов с полукруглыми
головками. Использование шурупов с потайными головками может повредить
штатив.
УСТАНОВКА ЭКРАНА
Накладка крепления
Штатив
УСТАНОВКА
OK
