Инструкция по эксплуатации Attwood Tsunami Серия
Страница 3
Подключение помпы:
Все соединения проводов должны находиться выше уровня воды. Используйте только влагозащищенные со‐

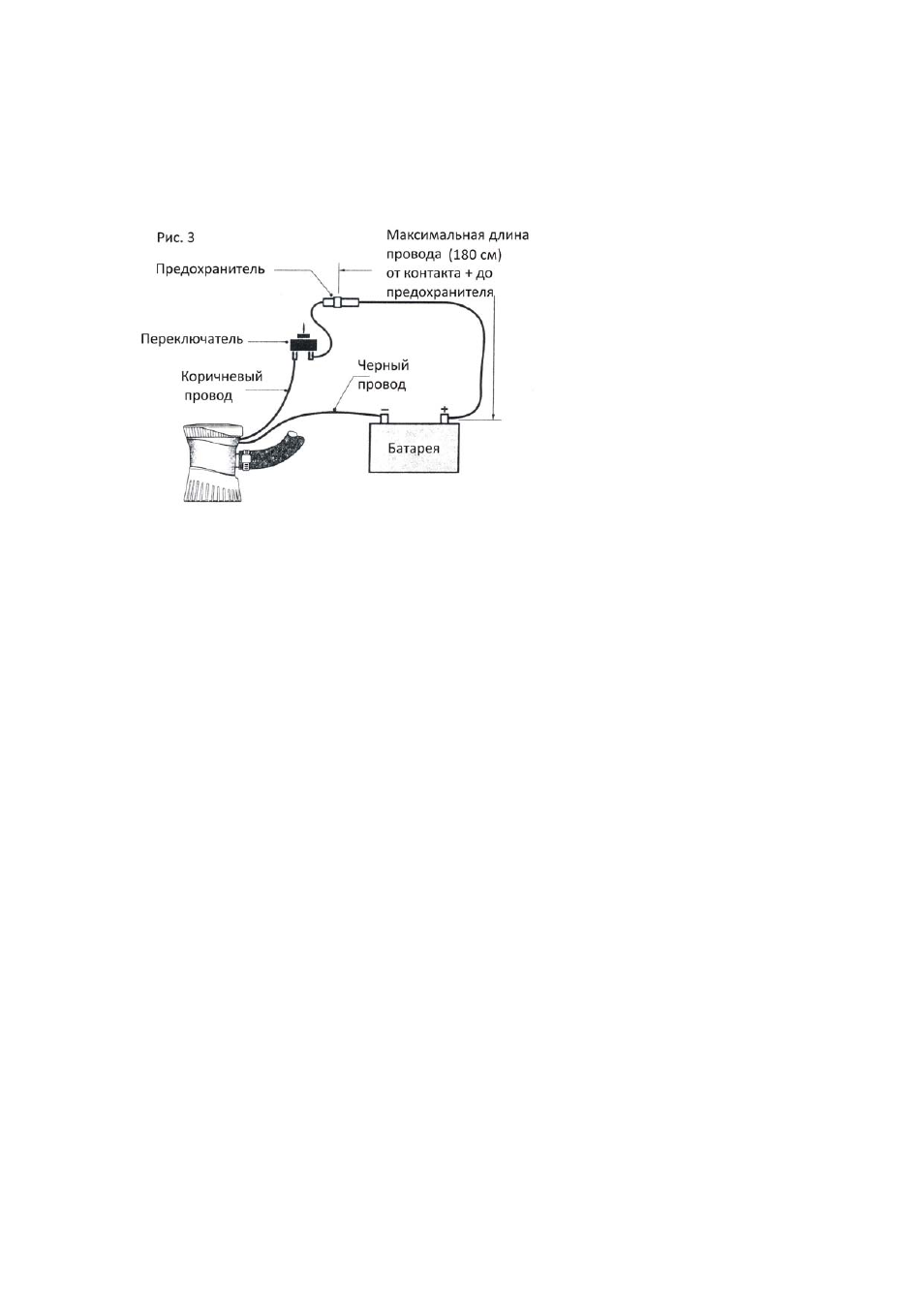

единения. Заизолируйте контакты подходящими материалами (Рис. 3).
Внимание: На повреждения помпы, полученные вследствие недостаточной изоляции электриче‐
ских соединений или использования предохранителя не надлежащего значения гарантийные обя‐
зательства не распространяются.
1. Подключите коричневый провод к переключателю. Для автоматического управления помпой исполь‐
зуйте Автоматический плавающий переключатель Attwood #4201 или 4202. Подключите черный про‐
вод к контакту – аккумуляторной батареи.
2. Установите предохранитель в проводку в пределах 180 см от положительного контакта батареи. Ис‐
пользуйте стандартный автомобильный предохранитель со стеклянной трубкой.
3. Для проверки работоспособности системы налейте воды в место установки помпы. В случае если на‐
пор воды недостаточно силен, проверьте полярность подключения. Нарушение полярности сильно
снижает эффективность помпы и может привести к ее повреждению.
Обслуживание и текущий ремонт:
Отключите помпу. Регулярно проверяйте и очищайте от мусора фильтр и крыльчатку помпы.
Если помпа работает, но воду не сливает:
1. Убедитесь, что шланг от помпы поднимается вверх (Рис. 1).
2. Снимите корпус помпы с базы – фильтра и убедитесь, что крыльчатка насоса не повреждена и не засо‐
рена (Рис. 2).
Если помпа не работает:
Проверьте электрические соединения и предохранитель (Рис. 3).
Для замены моторного картриджа:
1. Удерживая картридж, нажмите кнопку блокировки и поверните его против часовой стрелки (Рис.2).
2. Проверьте, какой картридж подойдет для замены: Цвета корпуса картриджа соответствуют следую‐
щим сериям насосов: Серия 500 = красный, 800 = синий, 1200 = серый.
3. При установке нового картриджа смажьте уплотнительное, резиновое кольцо растительным маслом
(минеральные или синтетические масла могут повредить детали насоса).
4. Установите новый картридж, в корпус насоса, поворачивая его по часовой стрелке пока не услышите
щелчок фиксатора (Рис. 2).
Гарантия на водоотливные помпы Attwood составляет 1 год со дня покупки.
