!! ОСТОРОЖНО!!

ПРЕЖДЕ НАЧАЛА РАБОТ ПО УСТАНОВКЕ ЬОЛЛЛИНГОВОГО МО-
ТОРА, ОТКЛЮЧИТЕ АККУМУЛЯТОР ОТ ГЛАВНОГО МОТОРА И
УДАЛИТЕ КЛЮЧ ЗАЖИГАНИЯ ИЗ ЕГО ГНЕЗДА ДЛЯ ПРЕДОТВРА-
ЩЕНИЯ НЕЧАЯННОГО ЗАПУСКА МОТОРА, ЧТО ОЧЕНЬ ОПАСНО.

УСТАНОВКА МОТОРА

ЗАМЕЧАНИЕ: При полном откидывании основного мотора, установлен-

ного на понтоне, троллинговый мотор «

Navigator» может упираться в

платформу понтона. Это следует иметь ввиду при выборе места сверления

любых отверстий в антикавитационой пластине.

1. Опереть мотор «Navigator» на антикавитационную пластину основного мотора,

сдвинув как можно ближе крепежную струбцину ближе к основному мотору.
Можно подогнуть при необходимости фланцы крепежной струбцины, чтобы
«Navigator» плотнее прилегал к основному мотору.

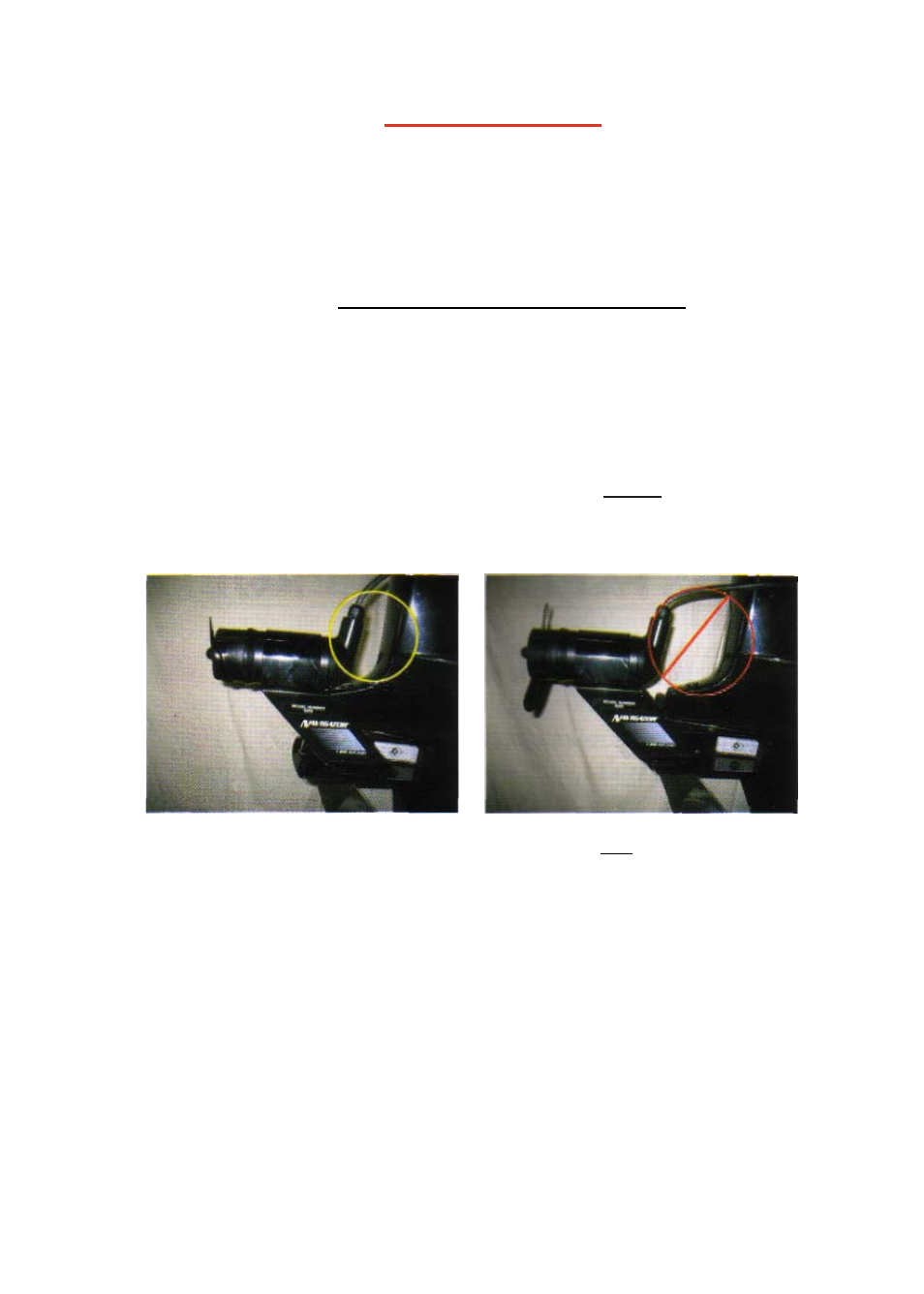

Правильно

Неправильно

2. Зафиксировать «Navigator» в выбранном месте и аккуратно разметить 4 отвер-

стия Ø8 мм. Снять мотор «Navigator» и высверлить сквозные отверстия в анти-
кавитационной пластине.
