Основные функции – Инструкция по эксплуатации Kenwood KMD-PS971R
Страница 11
38
11
Основные функции
Когда зазвонит телефон:
При поступлении входящего телефонного
звонка на дисплее появляется сообщение
«CALL» и все функции MD-ресивера времен-
но прерываются.
Прослушивание аудиосистемы
во время телефонного вызова:
Нажмите кнопку SRC.
С дисплея исчезнет сообщение «CALL» и
постепенно будет восстановлена громкость
исходного источника звука.
Выключение функции приглушения
звука после телефонного звонка:
Повесьте телефонную трубку.
С дисплея исчезнет сообщение «CALL». Ис-
ходный источник звука (например, тот, что
работал до телефонного вызова) включится
автоматически и плавно будет восстановле-
на громкость звучания.
Переключение дисплея
В каждом режиме Вы можете изменять содер-
жимое дисплея.
Выбор режима работы дисплея:
Каждый раз, когда Вы будете удерживать в
нажатом состоянии кнопку D.M в течение 2
секунд, режим работы дисплея будет изме-
няться в следующем порядке:
... - режим с вертикальным делением
дисплея - режим с горизонтальным
делением дисплея - полноэкранный
режим работы дисплея - ...
Изменение дисплея:
- В полноэкранном режиме работы
Каждое нажатие на кнопку CLK приводит к
изменению дисплея в следующем порядке:
Если выбран источник звучания: ... символы -
анализатор спектра 1 - анализатор спектра 2 -
анализатор спектра 3 - ...
Если выбран дежурный режим: ... - ALL OFF -
символы - дата+часы - ...
ЗАМЕЧАНИЕ
- Эта функция не может быть использована,
когда включена функция черной маски Black
Mask.
- Символьные параметры не отображаются на
дисплее, если выключена функция графичес-
кого дисплея.
- В режиме с горизонтальным деле-
нием дисплея
Нажатием на кнопку CLK Вы можете переклю-
чать содержимое левой стороны дисплея. Что-
бы переключать правую сторону дисплея, на-
жимайте кнопку DISP.
Пример: Режим радиоприемника (тю-
нера)
Левая сторона дисплея (нажатие на кнопку
CLK): ... графический дисплей - анализатор
спектра 1 - анализатор спектра 2 - анализатор
спектра 3 - аналоговые часы - цифровые часы
- ...
Правая сторона дисплея (нажатие на кнопку
DISP): название станции/частота настройки -
индикатор диапазона+номер станции фикси-
рованной настройки
ЗАМЕЧАНИЕ
- Эта функция не может быть использована,
когда включена функция черной маски Black
Mask.
- Параметры на правой стороне дисплея варь-
ируются в зависимости от воспроизводимого
источника. Для получения более подробной
информации обратитесь к разделам «Пере-
ключение дисплея».
- В режиме с вертикальным делением
дисплея
Чтобы переключать содержимое верхней части
дисплея, нажимайте кнопку DISP. Переключе-
ние нижней части дисплея осуществляется кноп-
кой CLK.
Пример: Режим радиоприемника (тю-
нера)
Верхняя часть дисплея (нажатие на кнопку DISP):
... название станции/частота настройки - ра-
диотекст ...
Нижняя часть дисплея (нажатие на кнопку CLK):
... радиотекст - анализатор спектра 1 - анали-
затор спектра 2+часы - анализатор спектра
3+графика - графика+часы - дата - ...
ЗАМЕЧАНИЕ
- Параметры на дисплее варьируются в зависи-
мости от воспроизводимого источника. Для
получения более подробной информации об-
ратитесь к разделам «Переключение дисплея».
- Для нижней и верхней частей дисплея не могут
быть выбраны одинаковые параметры.
- Когда включена функция черной маски Black
Mask, нижняя часть дисплея отображает только
частоты.
Таблица функций разъема
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для внешнего питания
А-4
Желтый
Аккумулятор
А-5
Синий/белый
Управление питанием
А-6
Оранжевый/белый
Диммер
А-7
Красный
Зажигание (АСС)
А-8
Черный
"Земля"
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для колонок
В-1
Фиолетовый
Задний правый (+)
В-2
Фиолетовый/Черный
Задний правый (-)
В-3
Серый
Передний правый (+)
В-4
Серый/Черный
Передний правый (-)
В-5
Белый
Передний левый (+)
В-6
Белый/Черный
Передний левый (-)
В-7
Зеленый
Задний левый (+)
В-8
Зеленый/Черный
Задний левый (-)

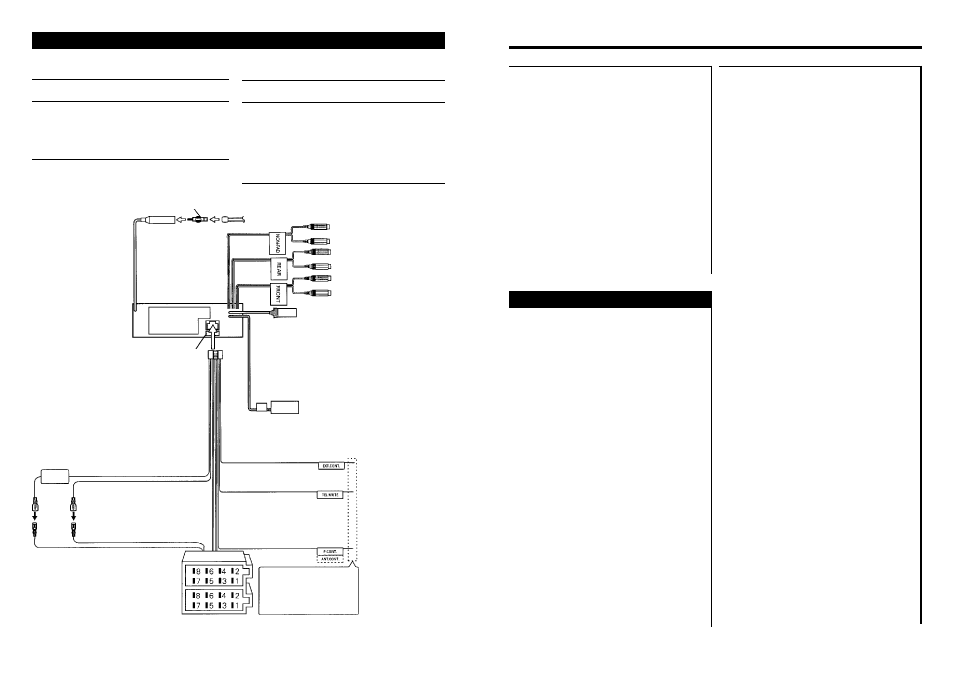

Подсоединение кабелей к гнездам подключения
Адаптер для кабелей антенны (ISO-JASO) (принадлежность 3)
Кабель антенны (ISO)
Вход антенны FM/AM
Незатухающий правый выход (красный)
Незатухающий левый выход (белый)
Тыловой правый выход (красный)
Тыловой левый выход (белый)
Фронтальный правый выход (красный)
Фронтальный левый выход (белый)
Управляющий вход дисковым чейнджером
KENWOOD/DAB-вход
Выходное гнездо отображения данных
Информация, представляющая состояние MD-ресивера, мо-
жет быть отображена на внешнем дисплее. Для подключения
к этому гнезду требуется специальный адаптер (опция).
ЗАМЕЧАНИЕ
Чтобы подключить эти кабели, обратитесь к инструкции по
эксплуатации дискового чейнджера.
DC/DC-преобразователь (оберните преобра-
зователь покрывалом (принадлежность 10))
ПРЕДУПРЕЖДЕНИЕ
Располагайте этот блок подальше от MD-реси-
вера и антенных кабелей. Близкое расположе-
ние может привести к ухудшению качества при-
ема.
Предохранитель (10А)
Жгут проводов
(принадлежность 1)
Кабель аккумулятора (желтый)
Провод зажигания (красный)
Контакт А-7 (красный)
Контакт А-4 (желтый)
Разъем А
Разъем В
Кабель управления
внешним усилителем
(розовый/черный)
Кабель приглушения
TEL (коричневый)
Управление питанием/
управляющий кабель привода
антенны (синий/белый)
ЗАМЕЧАНИЕ
Если вы не подключаете этот
шнур, убедитесь в том, что он
находится внутри контактного
столбика.
К гнезду EXT.AMP.CONT уси-
лителя, обладающего функ-
цией управления внешним
усилителем
Подсоедините к заземлен-
ному выводу, когда зазвонит
телефон или во время раз-
говора.
ЗАМЕЧАНИЕ
Особенности подключения
навигационной системы
KENWOOD изложены в инст-
рукции по ее эксплуатации.
Подсоедините или к выводу
управления питанием,
пользуясь усилителем пита-
ния, который входит в комп-
лект поставки, или к выводу
управления антенной в ав-
томобиле.
ЗАМЕЧАНИЕ
Если подключения не выпол-
нены, не отрезайте трубку
(изоляцию) с кончика кабе-
ля.
