Pioneer DEH-P8400MP - Инструкция (Страница 7)

7 Ru
Раздел
• Громкоговорители, подключаемые к этому уст-
ройству, должны отличаться высокой мощнос-
тью (минимум 50 Вт) и сопротивлением от 4 до
8 Ом. Подключение громкоговорителей с вы-
ходной мощностью и/или сопротивлением, от-
личным от указанных, может привести к возго-
ранию или повреждению громкоговорителей.
• Когда включен источник сигнала этого уст-
ройства, по синему/белому проводу выво-
дится управляющий сигнал. Подключите этот
провод к проводу дистанционного управле-
ния внешним усилителем мощности или к
разъему управления автономной антенны
(макс. 300 мА, 12 В постоянного тока). Если
автомобиль оборудован антенной, установ-
ленной на стекле, подключите этот провод к
разъему подачи питания на привод антенны.
• При использовании дополнительного усилите-
ля мощности с этой системой, не подклю-
чайте синий/белый провод к разъему пита-
ния усилителя. Также не подключайте синий/
белый провод к разъему питания автономной
антенны. Такое подключение может привести
к чрезмерному потреблению тока и непра-
вильному функционированию.
• Для избежания короткого замыкания заклейте
концы неподключенных проводов изоляцион-
ной лентой. В особенности это относится к не-
используемым контактам громкоговорителя.
Если эти контакты не будут заизолированы, су-
ществует возможность короткого замыкания.
• Для предотвращения неправильного подклю-
чения, входная сторона разъема IP-BUS окра-
шена синим, а выходная сторона - черным.
Соедините разъемы одного и того же цвета.
• Черный провод - это заземление. Пожалуй-
ста, заземлите этот провод отдельно от уст-
ройств, работающих на высоком напряже-
нии, например, усилителей мощности.
Если Вы заземлите эти устройства совместно,
и контакт с землей нарушится, существует
опасность повреждения устройств или возго-
рания.
• Если это устройство установлено в автомоби-
ле, не оборудованном положением АСС (до-
полнительные устройства) на переключателе
зажигания, красный провод этого устройства
должен быть подключен к разъему, спарен-
ному с включением/выключением зажигания.
Если это не сделано, аккумулятор автомоби-
ля может разрядиться, если Вы отлучитесь от
автомобиля на несколько часов (рис. 1).

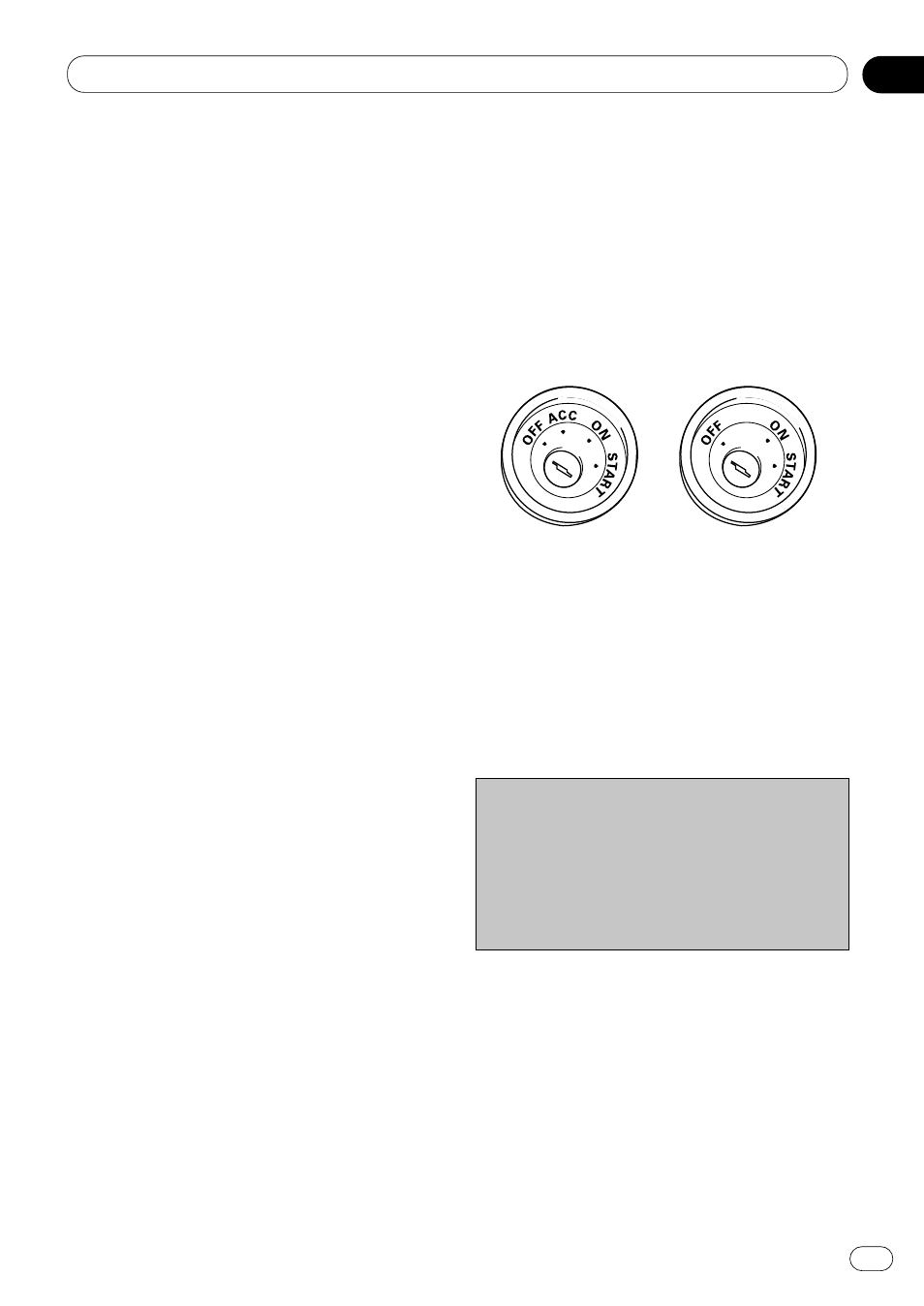

Есть положение АСС Нет положения АСС
• Провода этого устройства могут быть ок-
рашены иначе, чем соответствующие про-
вода других устройств, даже если они
имеют те же функции. При подключении
этого устройства к другому устройству, оз-
накомьтесь с инструкциями по эксплуата-
ции для обоих устройств и соедините про-
вода, имеющие одинаковые функции.
Рис. 1
01 Подключение устройств
