Подключение устройств
Примечание:
•
Перед окончательной установкой устройства осуществите временное подключение.
При помощи контроллера проигрывателя Малти КД убедитесь в том, что устройства
подключены правильно.
•
После завершения установки нажмите кнопку перезагрузки на проигрывателе и кон
троллере проигрывателя Малти КД при помощи карандаша.
•
Подключите черный провод (заземление) к кузову автомобиля или другой металли
ческой детали, которая должным образом заземлена на шасси. Если провод зазем
ления не подключен должным образом, возможно появление помех, и проигрыватель
Малти КД или контроллер проигрывателя Малти КД может не функционировать дол
жным образом.
•
Это устройство предназначено для работы от автомобильного аккумулятора 12 В с
заземлением минус на массе. Перед установкой устройства в автомобиль, грузовик
или автобус, проверьте напряжение аккумулятора.
•
Во избежание закорачивания электрической системы, перед началом установки от
соедините кабель аккумулятора ( ).
•
Проверьте, правильно ли осуществлена установка и подключена проводка. Установи
те удаленные детали автомобиля, затем подключите конец кабеля к отрицательному
( ) разъему аккумулятора.
•
Закрепите проводку при помощи скоб или липкой ленты. Для защиты проводки за
мотайте проводку изоляционной лентой в тех местах, где она соприкасается с ме
таллическими деталями.
•
Проведите и закрепите всю проводку таким образом, чтобы она не касалась движу
щихся деталей, таких, как рычаг переключения передач, ручной тормоз и направляю
щие сидений. Не прокладывайте проводку в местах, где температура слишком высо
ка, например, возле обогревателя. Если изоляция на проводке расплавилась или из
носилась, существует опасность короткого замыкания на корпус автомобиля.
•
Не протягивайте желтый провод через отверстие к двигателю для подключения к ак
кумулятору. Это вызовет повреждение изоляции провода и приведет к очень опасно
му замыканию.
•
Не закорачивайте никакие провода. Если это случится, защитная цепь может не сра
ботать при необходимости.
•
Никогда не подавайте питание на другое оборудование, обрезав изоляцию кабеля
питания и приложив конец к проводу. Емкость провода будет превышена, что приве
дет к выделению тепла.
•
При замене предохранителя используйте предохранитель такого же типа, что и ука
занный на отсеке для предохранителя.
•
Даже если питание отключено по причине отсоединения кабеля питания или удале
ния аккумулятора, хранящиеся в памяти названия компакт дисков и программы ITS
сохранятся в течении 24 часов.
•
Провода этого устройства могут быть окрашены иначе, чем соответствующие про
вода других устройств, даже если они имеют те же функции. При подключении это
го устройства к другому устройству, ознакомьтесь с инструкциями по эксплуатации
для обоих устройств и соедините провода, имеющие одинаковые функции.
4

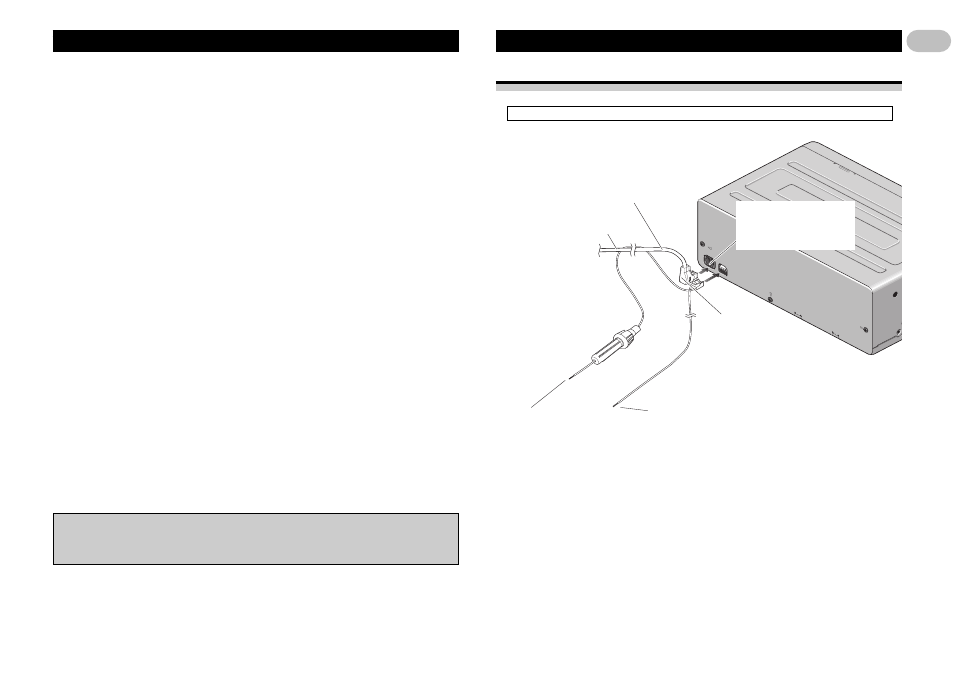

Схема подключения
Подключение кабеля питания
•
Проводка этого устройства окрашена в соответствии с новым стандартом.
Кабель IP BUS
Для предотвращения неправильного подключения
входная сторона разъема IP BUS окрашена синим
цветом, а выходная сторона — черным. Подключи
те разъемы, соблюдая соответствие цветов.
550 см
Контроллер
проигрывателя
Малти КД
Держатель пре
дохранителя
IP BUS (черный)
Выход IP BUS (черный)
Подключите черный
разъем кабеля к этому
разъему.
Желтый
К разъему, питание на
который подается по
стоянно, независимо от
положения переключа
теля зажигания.
Черный (земля)
К металлическому кузову
автомобиля.
