Схема подключения – Инструкция по эксплуатации Pioneer DEH-P9000R
Страница 16
16
fg
Проводка этого устройства окрашена в соответствии с новым стандартом.

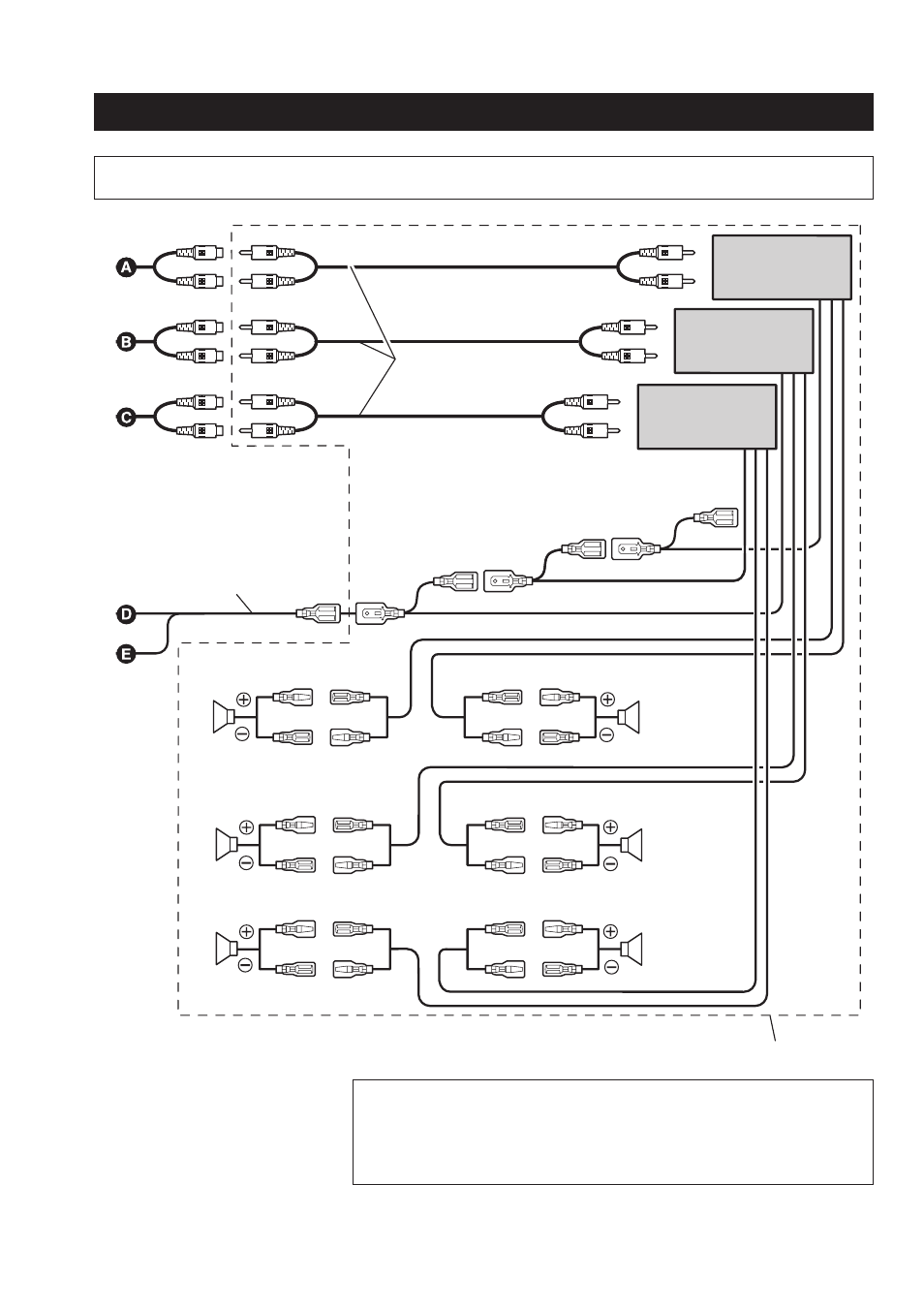

Схема подключения
Сабвуфер
Сабвуфер
Синий/белый
К разъему управления автоном-
ной антенны. (Максимум 300 мА
12 В постоянного напряжения.)
Соединительный кабель с
контактными штекерами
RCA (продается отдельно).
Дистанционное управление системой
Усилитель (про-
дается отдельно)
Усилитель (про-
дается отдельно)
Передний выход
Выход субвуфера или
выход без затухания
Передний громкоговоритель
Передний громкоговоритель
Используйте эту схему для подключения, если Вы имеете дополнительный усилитель.
Примечание:
Если к этому устройству вместо правого заднего громкоговорителя под-
ключен сабвуфер, не подключайте контакт левого заднего громкогово-
рителя. Для получения более подробной информации ознакомьтесь с
разделом Меню Начальных Настроек в инструкции по эксплуатации.
Усилитель (про-
дается отдельно)
Задний выход
Задний громкоговоритель
Задний громкоговоритель
