Showvault – Инструкция по эксплуатации Doremi ShowVault / IMB

Страница 8

Advertising
background image

SHV.OM.004342.DRM

Страница 8 из 13

Версия 1.0

Doremi Labs



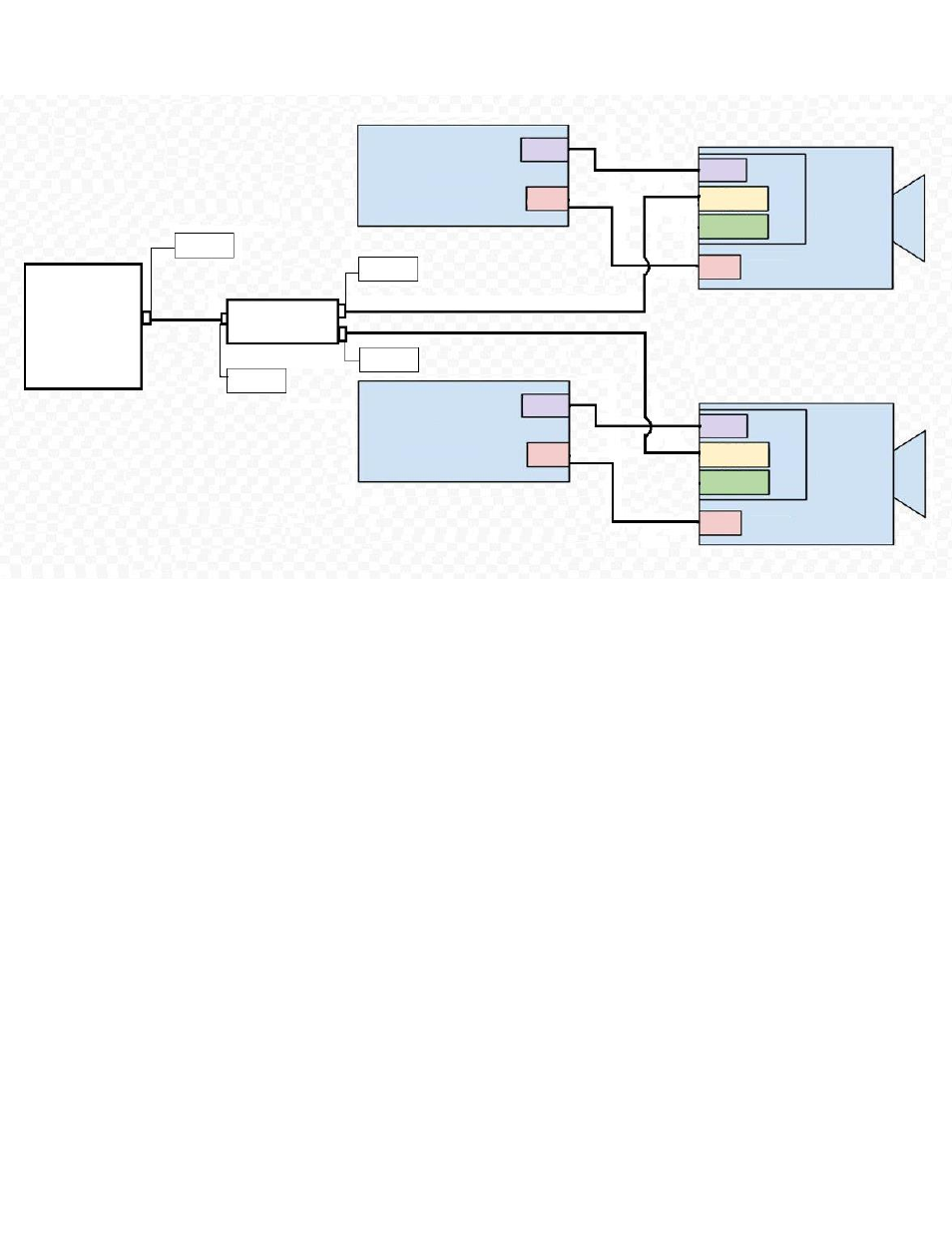

Рисунок 5. Схема соединения для синхронизации, внешний временной код.

PCIe

PCIe

PCIe

PCIe

Eth

Eth

Eth

Eth

ShowVault

ShowVault

IP: 192.168.100.10

IP: 192.168.100.11

IP: 192.168.100.15

IP: 192.168.100.16

Ведомое

IMB

1

Ведомое

IMB

N

ВХОД SDI

A

ВХОД SDI

A

Выход SDI

A/B

Выход SDI

A/B

Усилитель

мощности HDSDI

ВЫХОД
SDI

ВЫХОД
SDI

ВЫХОД
SDI

ВХОД
SDI

Главный

источник

HDSDI с

временны

м кодом
