— 33 —

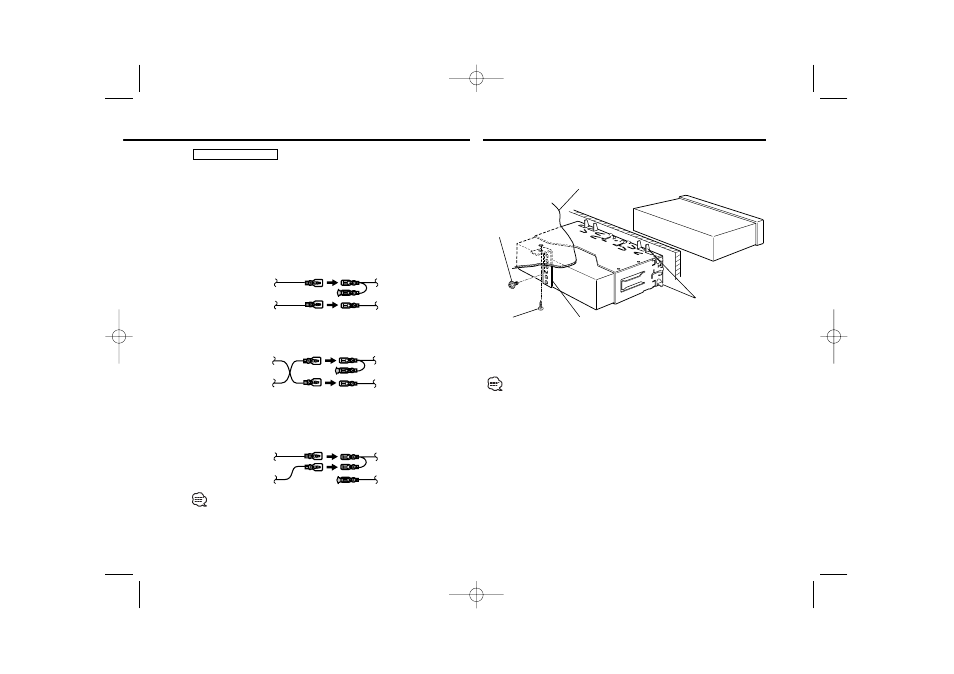

Cледует проверить, что аппарат прочно установлен на месте. Eсли
аппарат укреплен неустойчиво, это может привести к неисправности
(например пропуск звука).
Cледует согнуть
выступы
сборочной части с
помощью отвертки
или подобного
инструмента и
прикрепить ее на
место.
Металлическая
сборочная лента
(можно купить в
магазинах) Резьбонарезаю
щий винт
(можно купить в
магазинах)
Противопожарная перегородка
или металлическая опора
Винт (M4×8)
(можно купить в
магазинах)
Установка
■ Установка
Присоединение разъема ISO
Расположение штырей у разъемов ISO зависит от типа автомобиля,
который вы водите. Во избежание повреждения аппарата следует
проверить, что соединения сделаны правильно.
Cтандартное соединение для жгута проводов описано ниже в пункте 1.
Eсли штыри разъема ISO расположены соответственно пункту 2 или 3,
следует провести соединение в соответствии с рисунком.
Пожалуйста, проврьт, чтобы кабль был подсодинён заново, как показано 2
ниж, чтобы это устройство установить на автомобилях Volkswagen и т. д.
2ПРEДУПРEЖДEНИE
1 (Cтандартная настройка) Штепсель А-7 (красный) автомобильного
разъема ISO подсоединен к зажиганию, а штепсель А-4 (желтый)
подсоединен к постоянному электропитанию.
Аппарат Автомобиль
Штепсель А-7 (Kрасный)
Штепсель А-4 (Желтый)
Аппарат Автомобиль
Штепсель А-7 (Kрасный)
Штепсель А-4 (Желтый)
Аппарат Автомобиль Kабель зажигания
(Kрасный)
Kабель батареи
(Желтый)
Kабель зажигания
(Kрасный)
Kабель батареи
(Желтый)
Kабель зажигания
(Kрасный)
Kабель батареи
(Желтый)
Штепсель А-7 (Kрасный)
Штепсель А-4 (Желтый)
2 Штепсель А-7 (красный) автомобильного разъема ISO подсоединен к
источнику постоянного электропитания, а штепсель А-4 (желтый)
соединен с зажиганием.
3 Штепсель А-4 (желтый) автомобильного разъема ISO не
подсоединен вообще, однако штепсель А-7 (красный) подсоединен к
источнику постоянного электропитания (или оба штепселя А-7
(красный) и А-4 (желтый) подсоединены к источнику постоянного
электропитания).
Eсли подсоединение выполняется по описанному выше варианту 3,
питание аппарата не связано с ключом зажигания. По этой причине не
забывайте каждый раз при выключении зажигания выключать питание
аппарата.
Для подключения питания аппарата к зажиганию подсоедините провод
зажигания (АCC…красный) к источнику питания, который может
включаться и выключаться от ключа зажигания.
