Инструкция по эксплуатации Proton SwicherAccent-2
Страница 2
- 2 -
Назначение
Блок распределения мощности Акцент-2 предназначен
для распределения нагрузки по автономным потребителям и
подключения
светового,
звукового
и
других
типов
оборудования. Для этого в блоке предусмотрены двенадцать
однофазных выходных каналов.
Технические характеристики
Напряжение питания
220/380
В 50 Гц
Количество выходных каналов
12
Макс. мощность нагрузки одного канала
2
кВт
Габаритные размеры (ШхВхГ)
483х88х140 мм
Масса
2,5 кг
Класс защиты от поражения
электрическим током
I
Конструкция блока
Конструктивно блок выполнен в металлическом корпусе
с вынесенными на переднюю панель выключателями и
держателями предохранителей. Клеммные зажимы для
подключения силового ввода и нагрузки расположены на
задней панели.
Конструкцией предусмотрена возможность установки
блока в 19” рэковую стойку.
Внешний вид и органы управления блока показаны на
рис.1.
Цифрами на рисунке обозначены:
1 – 12 выключателей силовых каналов;
2 – 12 держателей предохранителей защиты силовых
цепей;
3
–
клеммы силового ввода;
4
–
клеммы выходных каналов;
5
–
винт заземления;
- 3 -
Акцент-2

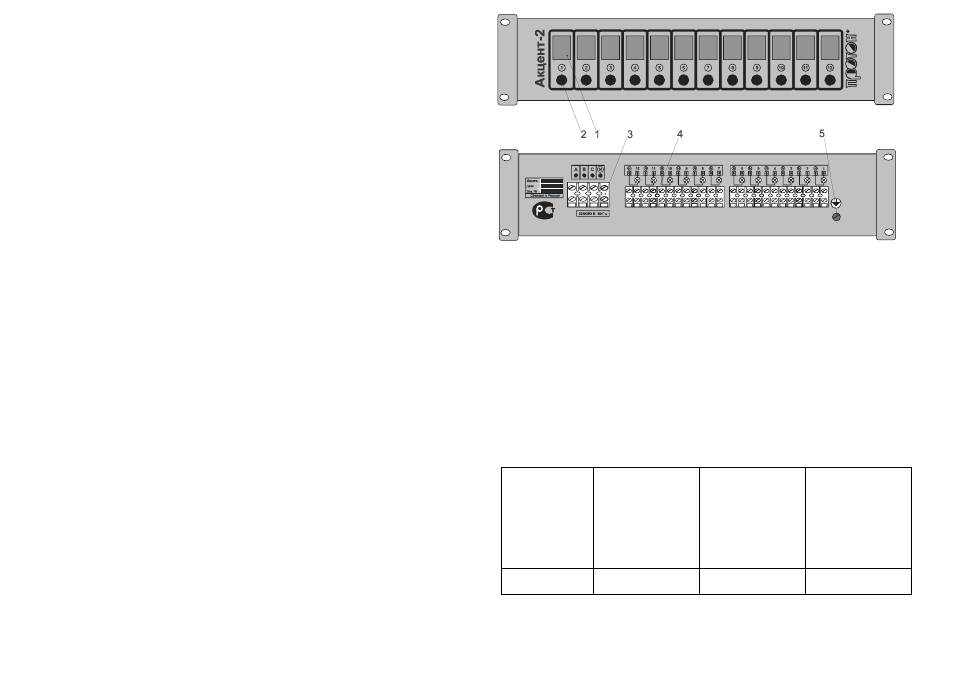

рис.1
Внешний вид и органы управления блока Акцент - 2
Подключение блоков
ВНИМАНИЕ!
Все операции по коммутации нагрузки необходимо
выполнять при отключенной сети.
Запрещается эксплуатация блока без заземления.
Проводник в месте подключения к блоку не должен
содержать остатков флюса или следы окисления.
При подключении силового ввода и нагрузки к блокам
следует руководствоваться табл.1 и рис.1.
Таблица 1
Макс. ток в
нагрузке, А
Сечение
медного
провода для
подключения
максимальной
нагрузки, мм²,
не менее
Сечение
медного
провода для
подключения
заземления,
мм², не менее
Сечение
медного
провода для
подключения
силового ввода,
мм², не менее
9,5 1 0,75 6
