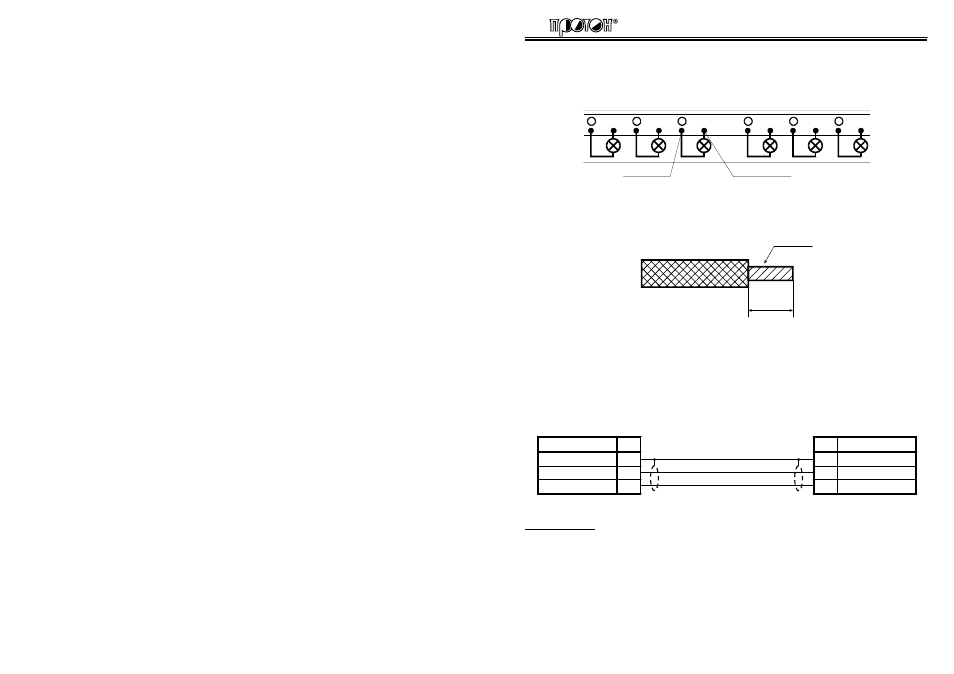

− Подсоедините кабели цепей нагрузки к выходным клеммам в
соответствии с приведенной схемой:
9 N 8 N 7 N 6 N 5 N 4 N
Нейтраль Выход канала
− Разделку кабеля для подключения цепей нагрузки производить
согласно рисунку:
6-8 мм
Облудить
При использовании одножильного проводника облуживание
необязательно.
− Для работы от внешнего DMX-пульта подсоедините симметричный
экранированный кабель (экранированную витую пару) с волновым
сопротивлением 90–110 Ом к разъемам управления DMX 512 по
следующей схеме:
Контакт № № Контакт
Общий 1 1 Общий
Сигнал (–) 2 2 Сигнал (–)
Сигнал (+) 3 3 Сигнал (+)
ВНИМАНИЕ: не забывайте устанавливать терминатор при значительной
длине кабеля управления или при количестве потребителей DMX более 5
– терминатор представляет собой кабельную часть разъема XRL-3 с
резистором, сопротивление которого равно волновому сопротивлению
кабеля (см. выше – 90-110 Ом) и мощностью рассеивания ≥ 0.125 Вт,
включенным между выводами 2 и 3. Терминатор включается в выходной
разъем последнего на линии DMX-прибора.
