5

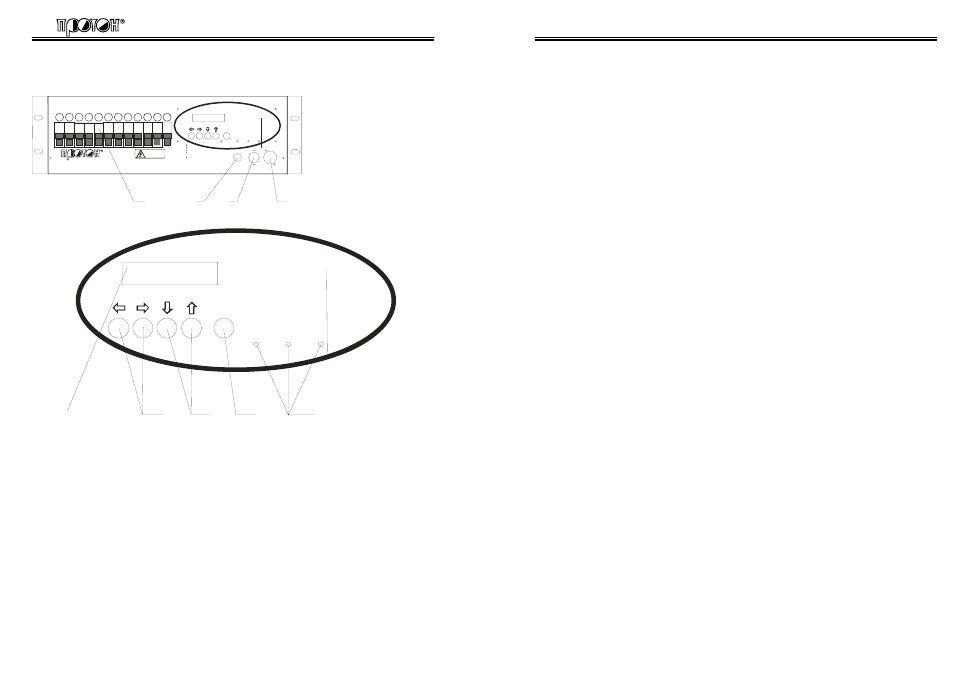

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ
На лицевой панели блока расположены:
Внимание!
Без заземления
не включать!
1-Общ ий
2-Данн ые (-)
3-Данн ые (+)
Вход Выход
1 2 3 4 5 6 7 8 9 10 11 12
0.5 А
Сделано в России
Режим
C
220/380 В
50 Гц
А B
6 7 8 9
Блок силовой 3Д12-16 DMX512
12 DMX “ ”
каналов Управление 512 Подогрев каждого канала Установка регулировочной характеристики для каждого канала Встроенный тест
Режим
C
220/380 В
50 Гц
А B
1-Общ ий
2-Данн ые (-)
3-Данн ые (+)
1 2 3 4 5
1. 3 фазных индикатора наличия напряжения во входной сети
2. Жидкокристаллический дисплей
3. Кнопки выбора «Í» и «Î»
4. Кнопки установки «Ð» и «Ï»
5. Кнопка «Режим»
6. Держатель предохранителя управляющих цепей
7. 12 автоматов защиты силовых цепей
8. Входной разъем сигнала управления DMX-512 типа XRL-3 (вилка)
9. Выходной разъем сигнала управления DMX-512 типа XRL-3 (гнездо)
Руководство по эксплуатации
3Д12-16 DMX-512
6
РАБОТА С ПРИБОРОМ
- при установке блока руководствуйтесь правилами, изложенными в
разделах
ПОДКЛЮЧЕНИЕ ПРИБОРА и МЕРЫ
ПРЕДОСТОРОЖНОСТИ данного документа.
- произведите первое включение блока – должны гореть три фазных
индикатора.
- проведите тестирование каналов (см. ниже).
- если при тестировании блока не возникло проблем, подключите
кабель управления. Блок готов к работе от пульта управления.
УПРАВЛЕНИЕ ПРИБОРОМ
Блок имеет 2 основных режима работы, настраиваемых с
помощью развитой системы меню.
1. Стандартный режим (регулятор мощности)
Доступны меню:
− Установка начального адреса блока DMX.
− Установка начального уровня напряжения («подкал»).
− Выбор регулировочной характеристики.
2. Темнитель света
Доступны меню:
− Установка начального уровня напряжения («подкал»).
− Выбор регулировочной характеристики.
Также предусмотрен дополнительный режим предварительных
настроек из которого доступны меню:
− Выбор режима работы темнитель/стандартный.
− Установка яркости подсветки дисплея.
− Тест.
Переход от одного меню к другому производится
последовательно, путем нажатия на кнопку «Режим» (исключение
составляет вызов режима предварительных настроек).
После включения прибор переходит в исходное состояние. При
этом на дисплее отображается:
