3
Контакт № № Контакт
Общий 1 1 Общий
Сигнал (–) 2 2 Сигнал (–)
Сигнал (+) 3 3 Сигнал (+)

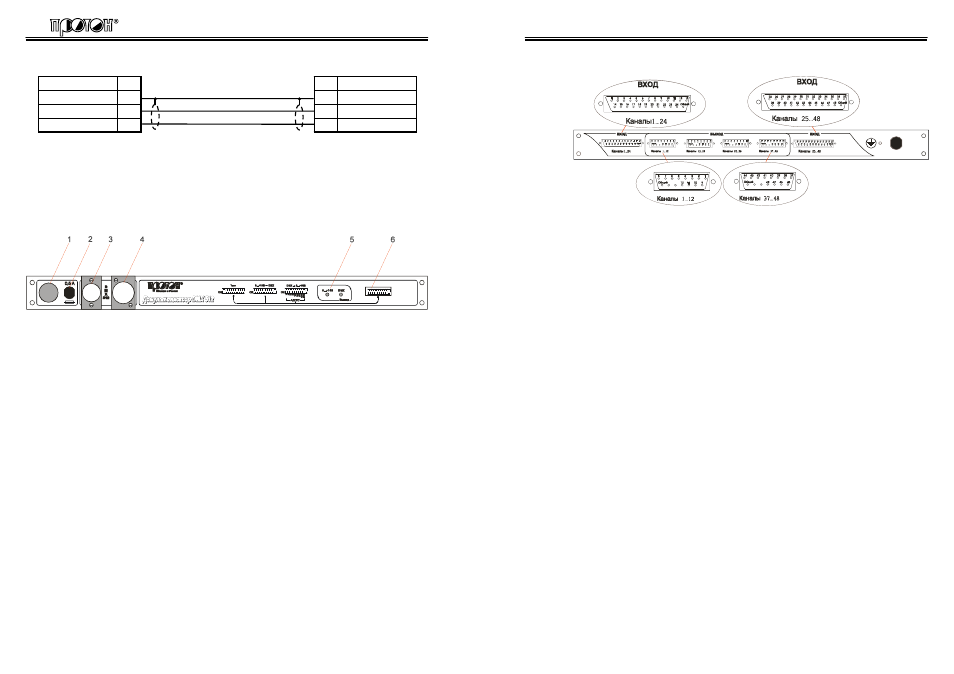

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ
На передней панели прибора расположены:
1 – выключатель питания демультиплексора;
2 – предохранитель защиты цепей питания;
3 – DMX – разъём (вход);
4 – DMX – разъём (выход);
5 – светодиоды – индикаторы режима работы;
6 – DIP – переключатель выбора режима работы и установки адреса
прибора в пространстве DMX – 512.
На задней панели прибора расположены входные и выходные разъёмы
аналогового сигнала 0…10В c указанием номеров каналов:
Руководство по эксплуатации
Демультиплексор DMX-512
4
РАБОТА С ПРИБОРОМ
Режим DMX-512 → 0…10В
1. Подключите к разъёму 3 на передней панели прибора внешний
источник сигнала DMX - 512.
2. Подключите к разъёмам “Выход” одно, либо несколько
устройств, управляемых сигналом 0…10В с общим числом
каналов не более 48.
3. Установите требуемый адрес демультиплексора в
пространстве DMX – 512.
Режим 0…10В → DMX-512
1. Подключите к разъёмам “Вход” на задней панели внешний
источник сигнала 0…10 В.
2. Подключите к разъёму 4 на передней панели одно, либо
несколько устройств, управляемых сигналом DMX – 512.
Демультиплексор в данном режиме будет работать как источник
сигнала DMX – 512 с адресацией 1…48.
Режим “Тест”
ВНИМАНИЕ! При включении данного режима необходимо
отключить источник входного сигнала. Прибор работает в
автономном режиме.
В режиме “Тест” синхронно включаются и выключаются все 48
каналов как аналоговых, так и DMX-512.
Положение DIP – переключателей для включения
выбранного режима указано в таблице.
