− Разделку кабеля для подключения цепей нагрузки производить
согласно рисунку:
6-8 мм
Облудить
При использовании одножильного проводника облуживание
необязательно.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
− Запрещается эксплуатация блока без заземления.
− Все операции по коммутации нагрузки должны выполняться при
отключенной сети.
− Проводник в месте подключения к блоку не должен содержать
остатков флюса или следы окисления.
− Использование в качестве нагрузки люминесцентных ламп,
стробоскопов, ламп типа ДРИШ и HMI может вывести прибор из
строя.

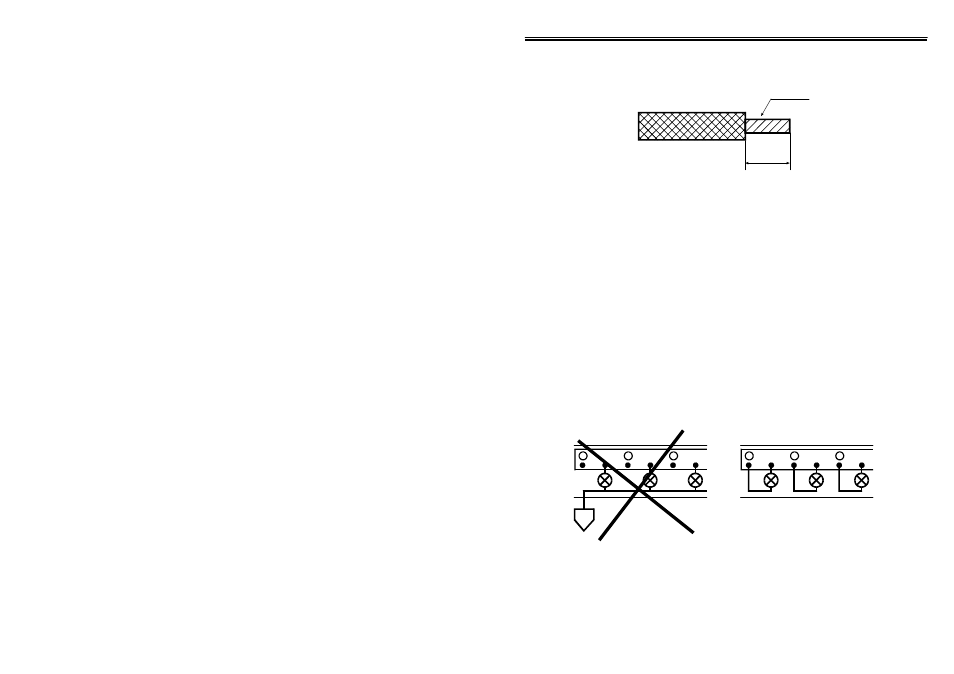

− Запрещается подключение цепей нагрузки с использованием общей
нейтрали:
1 N 2 N 3 N 1 N 2 N 3 N
N
Общая нейтраль
НЕПРАВИЛЬНО ПРАВИЛЬНО
− Запрещается перекрывать доступ охлаждающего воздуха и
отключать вентилятор, это может повлечь за собой перегрев и выход
из строя оконечных каскадов.
