1
НАЗНАЧЕНИЕ
Пульт 1ТС-1А предназначен для дистанционного управления
темнителем света типа 1ТС2-3. К темнителю возможно подключение до
двух пультов управления, частично дублирующих органы управления
прибора.
КОМПЛЕКТНОСТЬ ПОСТАВКИ
Пульт управления 1ТС-1А 1
Руководство по эксплуатации 1
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания 220В±10%
50Гц
Габариты, мм., не более 340x102x60
Масса, кг., неболее 4
кг
Класс защиты от поражения электрическим током I
Степень защиты от воздействия окружающей среды IP20
МЕРЫ ПРЕДОСТОРОЖНОСТИ
− Запрещается эксплуатация прибора без заземления.
− При монтаже и эксплуатации прибора следует руководствоваться
правилами устройства электроустановок напряжением до 1000В.
ПОДКЛЮЧЕНИЕ ПРИБОРА
− Прежде, чем приступить к эксплуатации прибора, внимательно
ознакомьтесь с настоящей инструкцией.
− Освободите прибор от упаковки. Проверьте его на отсутствие
механических повреждений.
–
Закрепите пульт на вертикальной, либо горизонтальной поверхности.
− Подсоедините кабель к питающей сети 220В 50Гц.
–
Подсоедините
симметричный
экранированный
кабель
(экранированную витую пару) с волновым сопротивлением 90–110 Ом к
Руководство по эксплуатации
1ТС2-1А
2
разъемам управления пульта и темнителя по следующей схеме:
Контакт
№
№
Контакт
Общий
1 1
Общий
Сигнал
(–)
2 2
Сигнал (–)
Сигнал
(+)
3 3
Сигнал (+)
Функции кнопок на панели пульта управления совпадают с
функциями кнопок на панели силового блока. Отличие состоит в том, что
на пульте отсутствует кнопка редактирования параметров, следовательно
программирование темнителя средствами пульта невозможно.

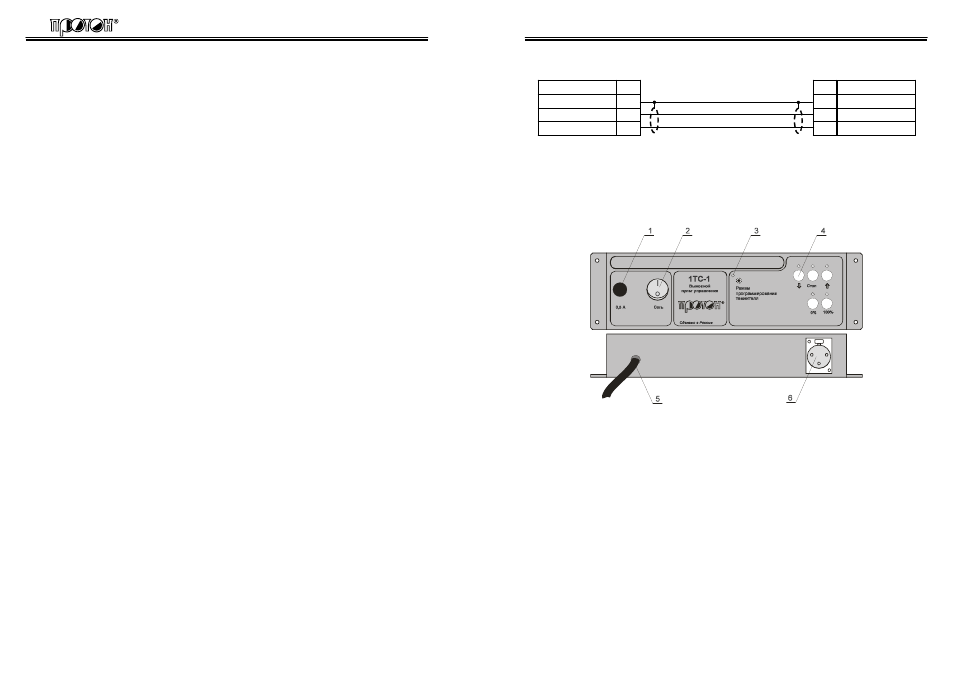

Внешний вид и органы управления пульта показаны на рисунке:
1. Держатель предохранителя цепей питания
2. Выключатель питания пульта
3. Светодиод “Режим программирования темнителя”
4. Сервисные кнопки
5. Несъёмный шнур питания с вилкой
1. Разъем типа XRL-3 (гнездо) для подключения к силовому блоку
При редактировании параметров темнителя с панели силового
блока светодиод “Режим программирования темнителя” мигает.
Сервисные кнопки пульта при этом заблокированы.
