10
CHANNEL
STEREO or PARALLEL
BRIDGE
1+
A+
1+
+
1–
A–
1–
2+
B+
2+
–
2–
B–
2–
CHANNEL
1+
B+
1–
B–
A
B

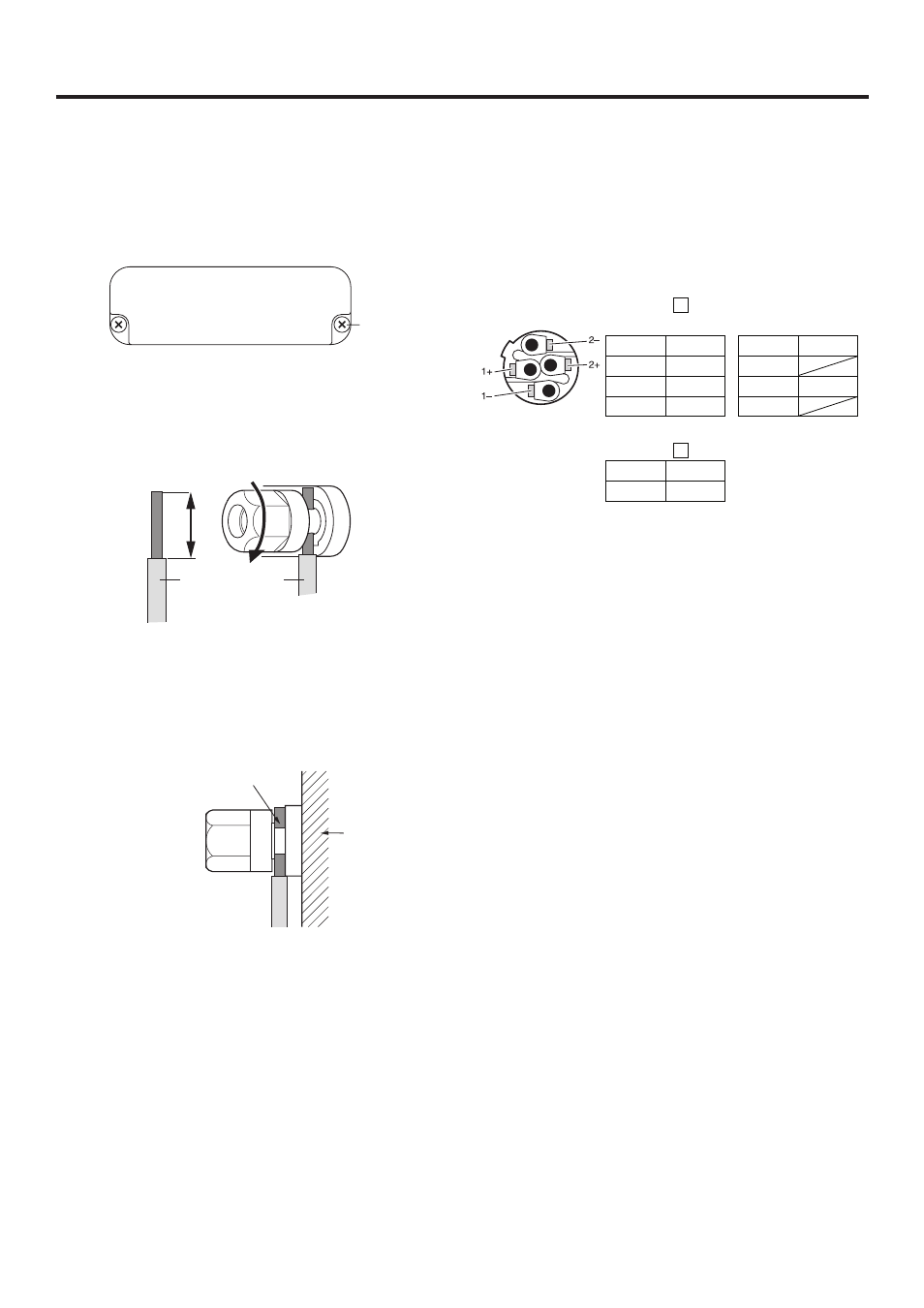

Подключения
Зажимное подключение.
(1) Выключите питание переключателем POWER.
(2) Выкрутите два винта и снимите защитную крышку
(3) Удалите приблизительно 15 мм изоляции с конца
каждого кабеля акустической системы, и вставьте
оголенный в отверстия зажимного терминала.
Закрутите терминалы, чтобы надежно зажать
провода. Обратитесь к странице 9 относительно
полярности.
Убедитесь, что оголенные концы проводов не
торчат из гнезд и не касаются шасси. Следующая
иллюстрация показывает, как должен выглядеть
кабель при правильном подключении.
(4) Установите на место защитную крышку терминалов
Винты
Кабель
акустической
системы
15 мм
* Фактический размер
Оголенный провод
Шасси
Подключение Speakon.
(1) Выключите питание переключателем POWER.
(2) Вставьте джек Neutrik NL4FC в разъем Speakon
на задней панели усилителя, и поворота его по
часовой стрелке, чтобы зафиксировать.
Джеки Neutrik NL4FC
Джеки Neutrik NL4FC
Штекерное гнездо
(1) Выключите питание переключателем POWER.
(2) Вставьте штекерный джек в гнездо на задней
панели усилителя
