Сборка бас-барабана, Установка том-тома, Сборка напольного том – Инструкция по эксплуатации Yamaha GIGMAKER
Страница 2: Сборка малого барабана, Сборка стойки для хай-хэт, Сборка педали

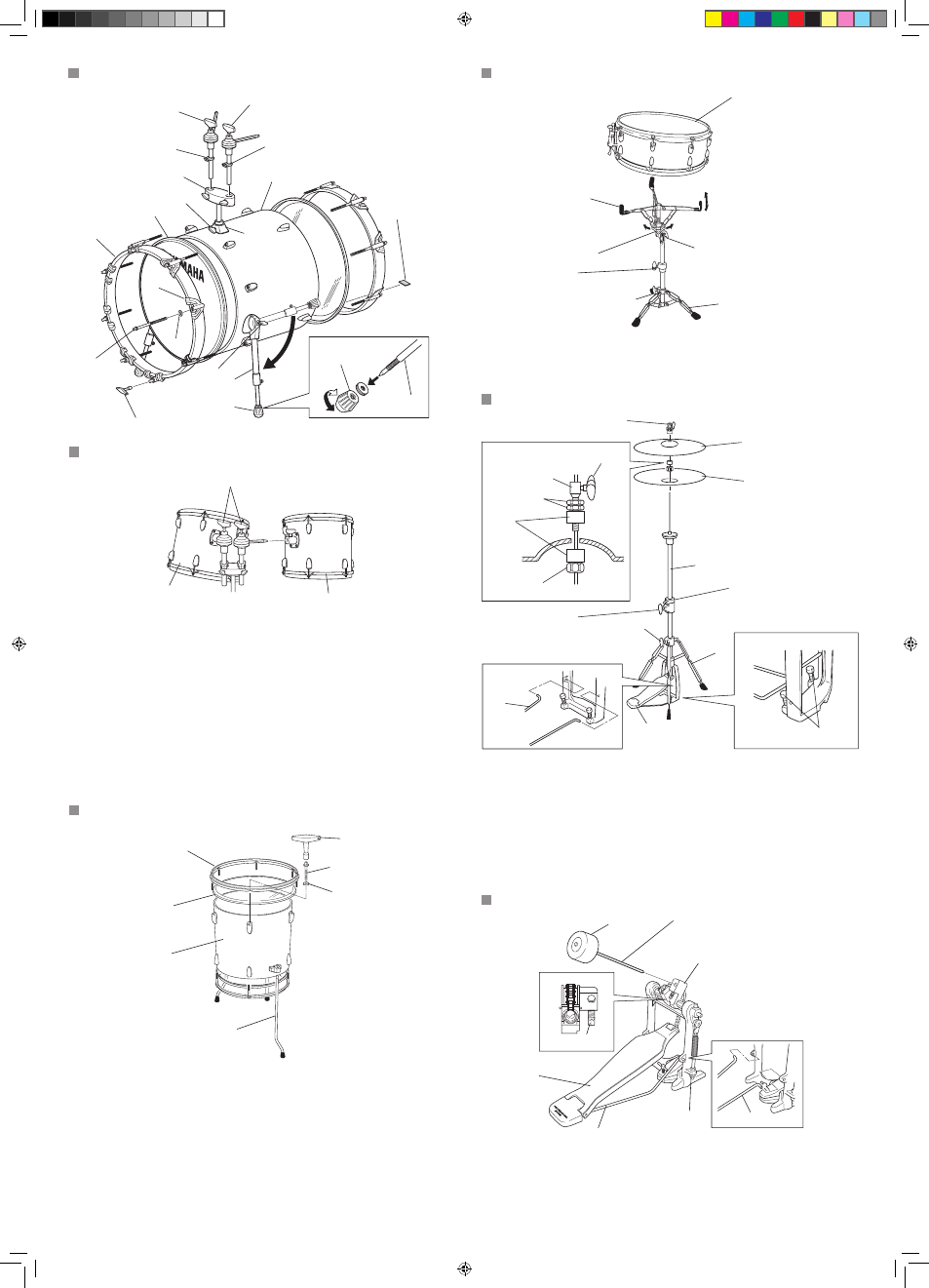

Сборка бас-барабана
7
3
2
1
D
!
0
0
9
6
5
4
8
9
C
E
D
B
E
(A)
(B)
Резиновая
прокладка
зажима
Установка том-тома
E
F
F
1
Наденьте пластик 2, затем обод 3 на корпус бас-барабана 1, после этого установите болты 4,
шайбы 5 и захваты бас-барабана 6 и затяните болты по одному крест-накрест.
❊
Немного затяните болты пальцами, затем полностью затяните настроечным ключом 7.
(См. раздел «Процедура натягивания барабанного пластика»).
2
Ослабьте крепежный болт 8 на ножках бас-барабана, затем поверните ножки 9 в нужное положение
(рис. A) и немного затяните их.
После определения оптимального положения ножки бас-барабана затяните крепежный болт 8.
(Такое положение ножек можно определить по маркировке на основании ножек бас-барабана и
самих ножках 9). Наконечники ножек 0 можно зафиксировать путем вращения в любом
направлении (рис. B).
3
Вставьте зажим в зажим A трубки и затяните болт C.
❊
Информация о зажиме с функцией запоминания D
Прикрепление зажимов с функцией запоминания D к зажимам E ускоряет последующую установку
благодаря тому, что высота и положение остаются неизменными.
❊
Информация о шаровом зажиме E
Шаровой зажим E используется для регулировки угла игровой поверхности и обеспечивает гибкую
настройку тома-тома F.
Сборка напольного том
1
Как и в случае в бас-барабаном, наденьте пластик 2, затем обод 3 на корпус тома 1, после этого
установите болты 4 и шайбы напольного тома 5 и затяните их. Настроечным ключом 6 слегка
затяните болты по одному крест-накрест.
(Полные инструкции по натягиванию барабанного пластика см. в разделе «Процедура натягивания
барабанного пластика»).
2
Установите ножки напольного тома 7. Чтобы обеспечить устойчивость сборки, убедитесь, что
раздвинутые ножки находятся под правильными углами по отношению к окружности барабана.
6
4
7
3
2
1
5
Сборка малого барабана
1
Разведите ножки 1 и зафиксируйте их с помощью барашкового болта для ножек 2.
2
Поднимите и раскройте рычаги 3.
3
Поставьте малый барабан 4 на рычаги. С помощью поворотной гайки 5 постепенно закрывайте
рычаги, пока малый барабан не зафиксируется.
4
С помощью барашковой гайки 6 настройте удобный угол расположения малого барабана.
2
3
1
4
5
6
Болт регулировки
высоты рычага
Открыть
Закрыть
Открыть
Закрыть
Сборка стойки для хай-хэт
1
После разведения ножек 1 вставьте соединительные стержни педальки 2 (рис. D) в отверстия на
собранной раме педальки, затем затяните барашковый болт для ножек 3.
2
Снимите муфту 5 с верхней трубки 4.
3
Прикрепите муфту 5 к верхней тарелке хай-хэт 6. Затяните гайку 7 и болт 8 муфты сверху и снизу
тарелки, затем затяните стопорные гайки 9, чтобы закрепить верхнюю тарелку хай-хэт 6. (рис. E)
4
Надев нижнюю тарелку хай-хэт 0 на стойку, установите верхнюю тарелку хай-хэт с прикрепленной
муфтой и зафиксируйте с помощью барашкового болта A.
❊
Информация о болтах регулировки шпор (шипов) B
Стойка для хай-хэт снабжена шипами (шпорами). Их длину можно настраивать с помощью
регулировочных болтов B. (рис. F)
❊
О других регулировках
Перед использованием стоек для хай-хэт, снабженных системами регулировки натяжения пружин
или системами регулировки положения ножек, внимательно прочитайте это руководство.
5
A
6
0
8
9
7
4
1
B
3
2
5
=7+8+9+A
(E)
(D)
(F)
Болт регулировки высоты
Войлочная
прокладка
Ножная педаль
Зажим с функцией запоминания
Сборка педали
1
Вставьте соединительный стержень 1. (рис. C)
2
Присоедините колотушку 3 к опоре 2 вала. Зафиксируйте крепежным болтом 4 колотушки.
❊
Информация о гайке 5 регулировки пружины
Гайка регулировки пружины используется для настройки натяжения пружины.
1
2
5
4
3
1
(C)
Вал колотушки
Ножная педаль
