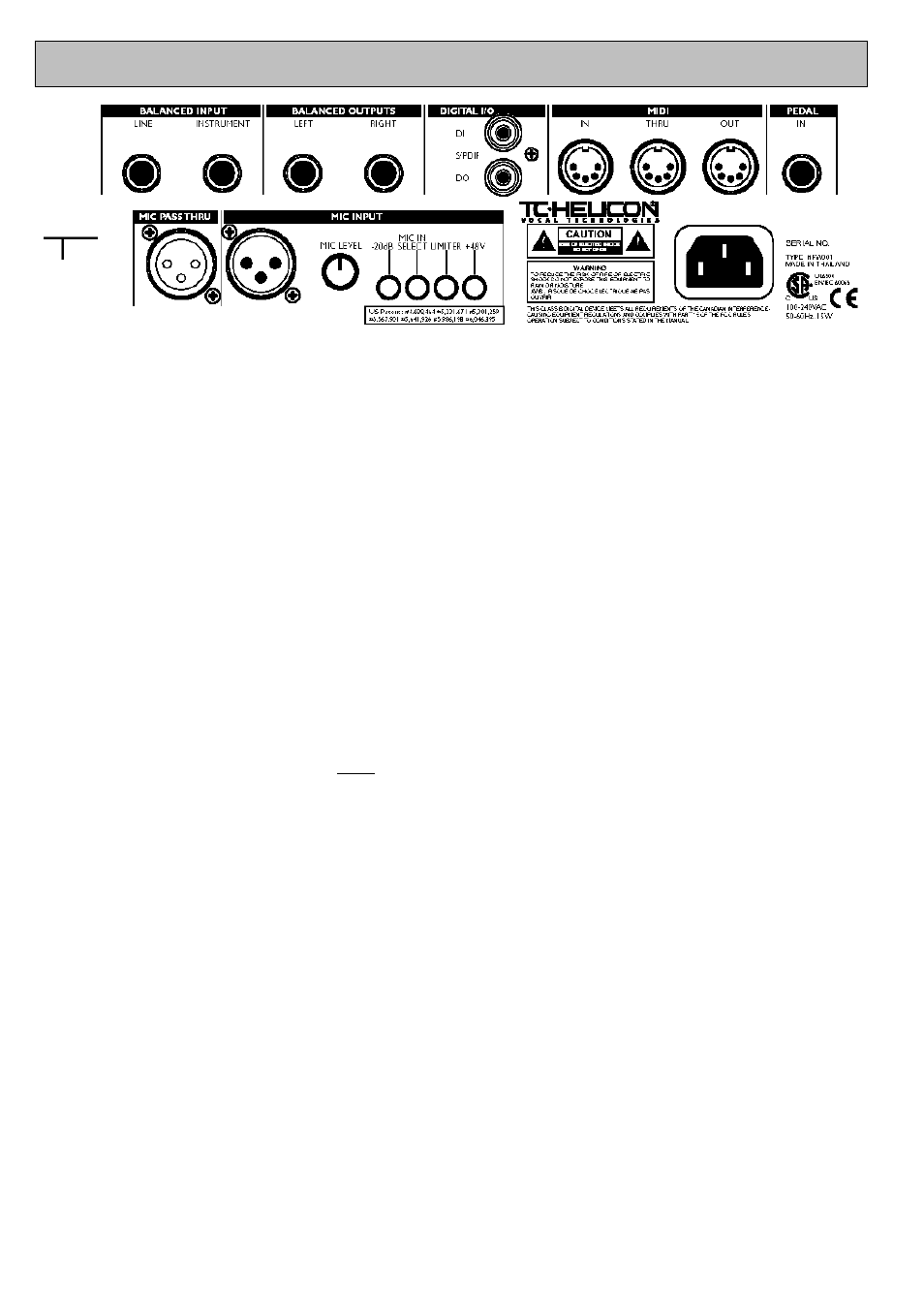

Задняя панель
Балансные входы BALANCED INPUT (1/4”)
Line (линейный) – в качестве основного входа Вы
можете выбрать этот вход или микрофонный вход.
Instrument (инструментальный) – предназначен для
подключения выходных сигналов от следующих
источников:
• Микшерный пульт
• Гитарная педаль или предусилитель
• Активные звукосниматели (гитара с
батарейками)
• Акустическая гитара с предусилителем
• Клавишные инструменты
Подключение к этому входу электрической или
акустической гитары с пассивными звукоснимателями
не даст оптимального качества звучания.
(См.
примечание на стр. 16.)
Балансные выходы BALANCED OUTPUT (1/4”)
Left/Right разъемы представляют собой стереовыход
VoiceLive. При необходимости работы в моно
используйте любой из них, при этом установив для
параметра OUTPUT значение Mono (меню
редактирования IO9). Эти выходы можно напрямую
соединять с балансными микрофонными входами (с
переходниками TRS – XLR), если на входе
отсутствует фантомное питание. При подключении
микрофонных входов необходимо также установить
для параметра OUTPUT RANGE более низкое
значение (меню редактирования IO9). При наличии
фантомного питания для соединения с
микрофонным входам необходимы директ-боксы.
Цифровые вход/выход DIGITAL I/O
Служат для приема и передачи цифровых сигналов в
формате S/PDIF.
MIDI
Разъемы In, Out, Thru – стандартный MIDI-интерфейс
Гнездо PEDAL IN
Служит для подключения пассивных (passive volume
pedal) и активных (expression pedal) педалей.
Режим работы педали можно запрограммировать –
только на пресет, в меню редактирования XPED, или
на все параметры системы (глобально), в меню
редактирования UT1.
Гнездо Mic Pass Thru
Непосредственно связано с микрофонным входом и
служит для прямого подключения к микшерному
пульту. Если по какой-либо причине отключится
электропитание VoiceLive, микрофон
останется
звучащим. При работе с конденсаторными
микрофонами можно выбирать между источником
фантомного питания VoiceLive или микшерного
пульта. Пожалуйста, обратите внимание, что при
одновременном использовании на этом разъеме
фантомного питания с микшерного пульта и VoiceLive
на микрофон будет подаваться слишком большое
напряжение!
Микрофонный вход Mic Input
Гнездо - балансный микрофонный вход.
Ручка MIC LEVEL – регулировка входной
чувствительности.
Кнопка –20 дБ ослабляет входной сигнал на 20 дБ при
работе с конденсаторными микрофонами.
Ослабление также бывает необходимо при
действительно громком пении с использованием
динамического микрофона.
Кнопка MIC IN SELECT служит для активизации
микрофонного входа. Когда кнопка не нажата,
VoiceLive по умолчанию использует линейный
вход (Line).
Кнопка LIMITER включает на микрофонном входе
лимитер VOS™.
Кнопка +48V включает на микрофонном входе
источник фантомного питания. При включенном
фантомном питании никогда не подключайте к
микрофонному входу однопроводные
(несимметричные) микрофоны или инструменты,
а также процессоры обработки (симметричные
или несимметричные)!
Примечание: оптимальное подключение к симметричному оборудованию обеспечивается использованием
симметричных кабелей. Однако если Вы используете НЕсимметричное оборудование, то как правило, это не
должно вызывать проблем.
