Использование разъема ISO

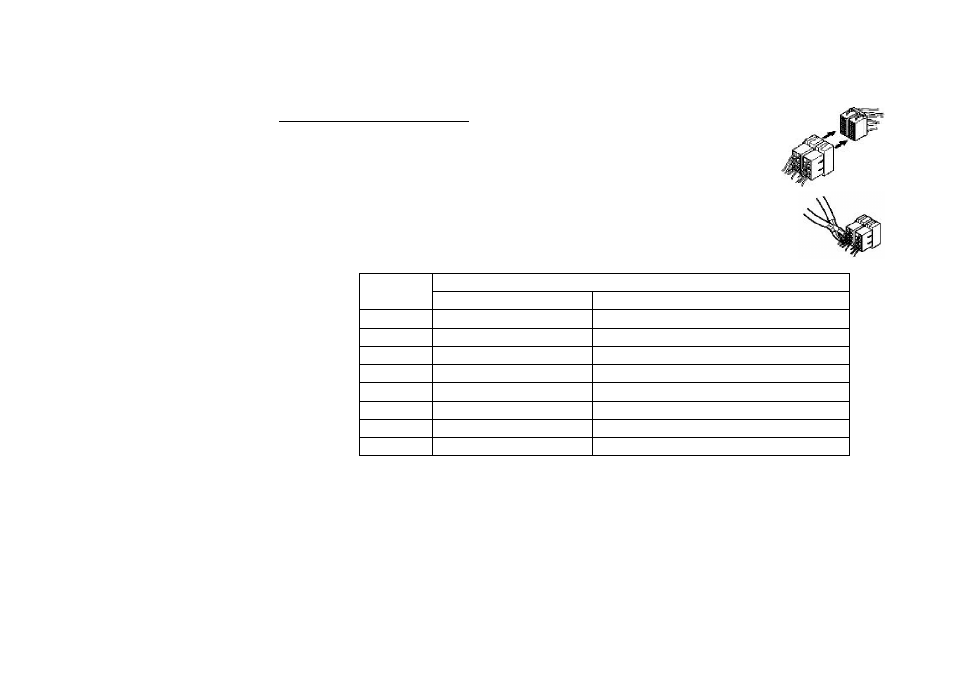

1. Если в Вашем автомобиле есть разъем ISO, произведите подключение, как
показано на рисунке.
2. Для подключений без разъемов ISO внимательно проверьте все провода перед
подключением, неправильное подключение может привести к повреждениям
изделия. Обрежьте разъем, подключите цветные головки разъема к шнуру
питания батареи в соответствии с приведенной таблицей.
Функция
Номер
Разъем A
Разъем B
1 Задний правый(+)---Фиолетовый
2
Задний правый(-)---Фиолетовый/Черный
3 Передний правый(+)---Серый
4
Питание 12В (+)/желтый
Передний правый(-)---Серый/Черный
5
Авто антенна /синий
Передний левый(+)---Белый
6
Передний левый((-)---Белый/Черный
7 ACC+/красный
Задний левый(+)---Зеленый
8
Земля/черный
Задний левый(-)---Зеленый/Черный
