Wash 150 XT © ROBE Show Lighting s.r.o.
11
9. Панель управления.
Панель управления расположена на передней части прибора. Здесь Вы можете установить адрес
прибора, режим, узнать время наработки, запустить тест, перезапустить прибор и использовать много других
установок и сервисных функций.

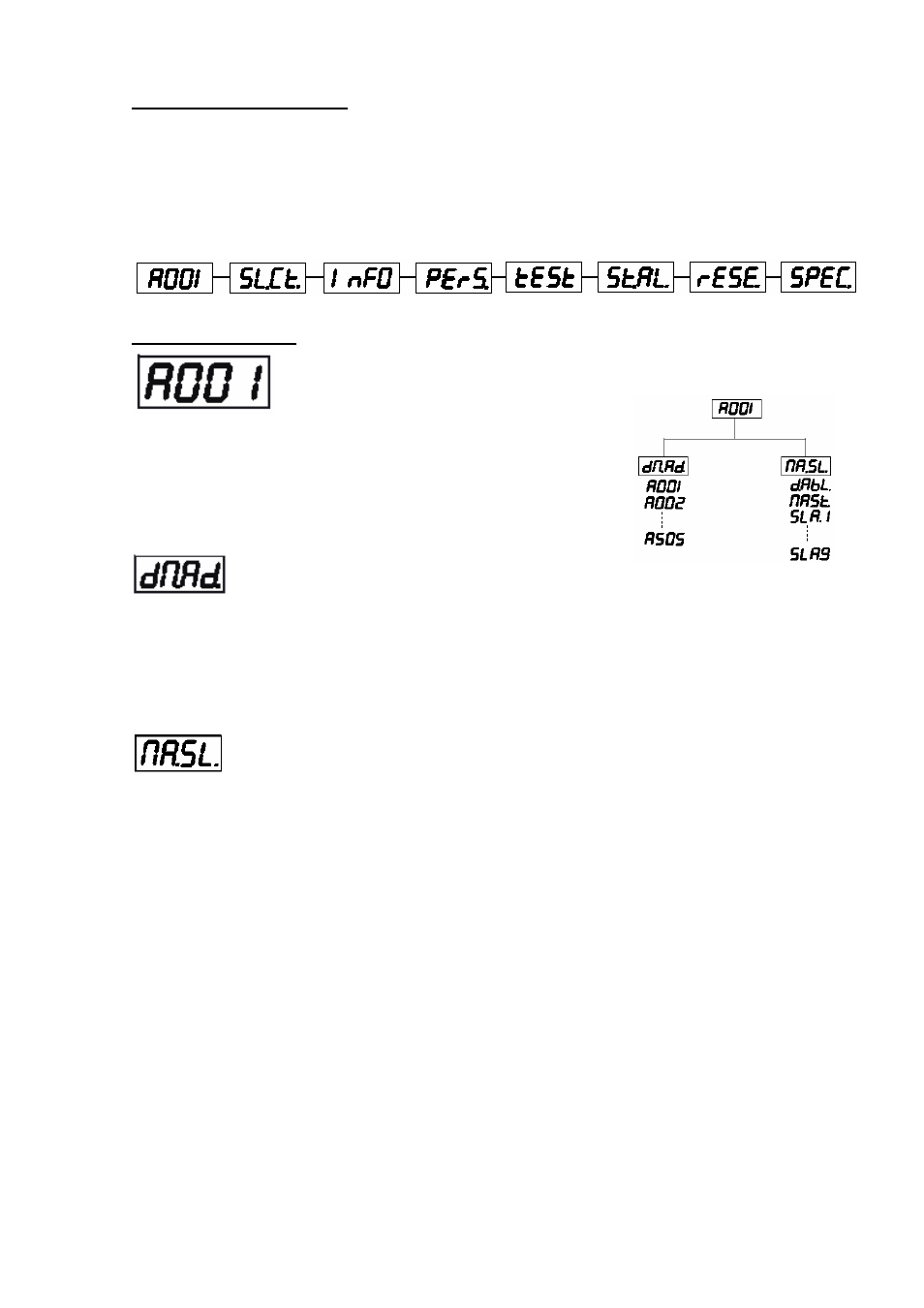

Главное меню вызывается нажатием кнопки [MODE] – нажмите кнопку необходимое количество раз
до появления индикации А001(текущий установленный адрес). Передвигаться по меню можно, нажимая
кнопки выбора [UP] и [DOWN] – дисплей шаг за шагом показывает следующие сообщения: A001, SLCt, InFO,
PerS, tESt, StAL, rESE, SPEC. Нажмите ввод [ENTER], если вы хотите выбрать одно из них. Функции будут
описаны далее в следующей последовательности.
9.1 Меню адреса.
С помощью этого меню вы можете установить адрес или выбрать режим
ведущего \ ведомого.
Установка адреса DMX.
1. Нажмите кнопку [MODE] до появления индикации A001.
2. Нажмите кнопку [ENTER] и используя кнопки [UP] и [DOWN] найдите меню dM.Ad.
3. Нажмите кнопку [ENTER] (буква А мигает) и кнопками [UP] и [DOWN] выберите нужный адрес (001-505),
затем нажмите кнопку [ENTER] для подтверждения.
4. Выберите меню M.ASL, нажмите кнопку [ENTER] и используя кнопки [UP] и [DOWN] установите значение
d.AbL, нажмите кнопку [ENTER] для подтверждения.
5. Нажмите кнопку [MODE], установленный адрес будет показан на дисплее. Если цифры установленного
адреса на дисплее мигают, это означает, что не поступает управляющий сигнал DMX.
Установки режима ведущий/ведомый.
1. Нажмите кнопку [MODE] до появления индикации A001.
2. Нажмите кнопку [ENTER] и используя кнопки [UP] и [DOWN] найдите меню MA.SL.
3. Нажмите кнопку [ENTER] (буква А мигает) и кнопками [UP] и [DOWN] установите параметр MASt. (для
прибора, который будет ведущим) или SLA.1 – SLA.9 (для назначения ведомого прибора в цепи управления),
затем нажмите кнопку [ENTER] для подтверждения. Если Вы не хотите устанавливать прибор в режим
ведущего/ведомого, то установите значение d.AbL, и нажмите кнопку [ENTER] для подтверждения.
4. Нажмите кнопку [MODE], установленный адрес будет показан на дисплее. Если индикация установленного
адреса на дисплее мигает, это означает, что на вход прибора поступает управляющий DMX сигнал от
контроллера. Отключите контроллер!
ВНИМАНИЕ ! Только один прибор может быть назначен ведущим. До 9 приборов могут
быть назначены ведомыми, по одному прибору на каждый адрес в диапазоне
SLA.1 – SLA.9.
В случае, если на вход прибора, назначенного ведущим, поступает сигнал DMX с контроллера, то на
дисплее появится сообщение MAEr и прибор переключится на прием сигнала DMX по установленному
адресу, хранящемуся в памяти. При этом автономный режим будет полностью отключен! Это же
правило касается и приборов, включенных в режим ведомого.
Пример:
Ведущий прибор имеет следующие настройки –
меню dM.Ad – A009
меню MA.SL – MASt (индикация на дисплее)
На вход ведущего прибора подключаем сигнал DMX. Сообщение Mast начинает быстро мигать на дисплее и
через 20 секунд сменяется сообщением об ошибке MA.Er, при этом прибор переключается на управление от
сигнала DMX в соответствие с установленным адресом (режим ведущего прибора выключается). С этого
момента прибор имеет следующие настройки -
меню dM.Ad – A009 (A009/MA.Er мигает)
меню MA.SL – d.AbL
